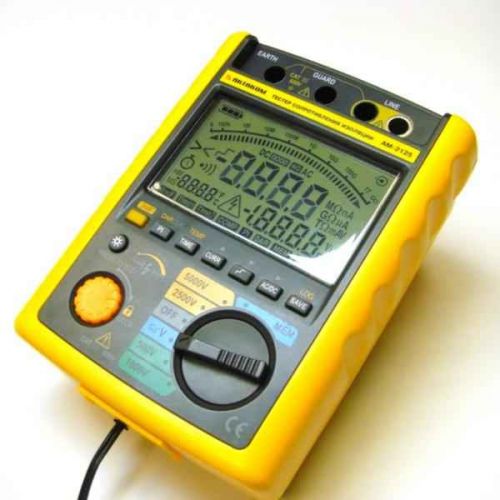

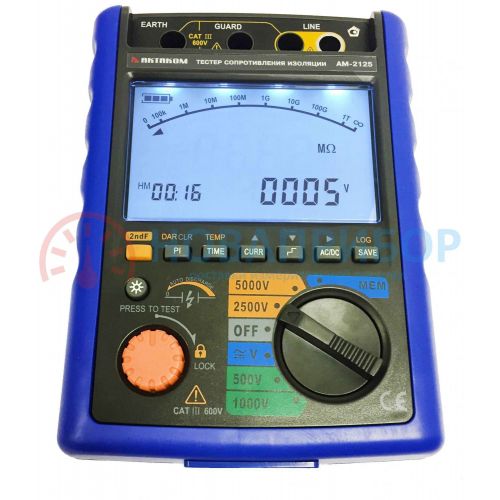

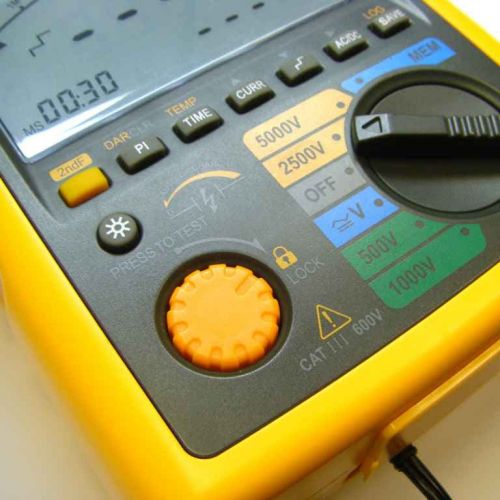

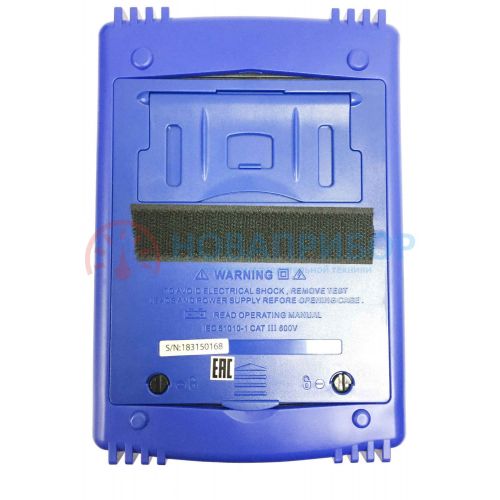

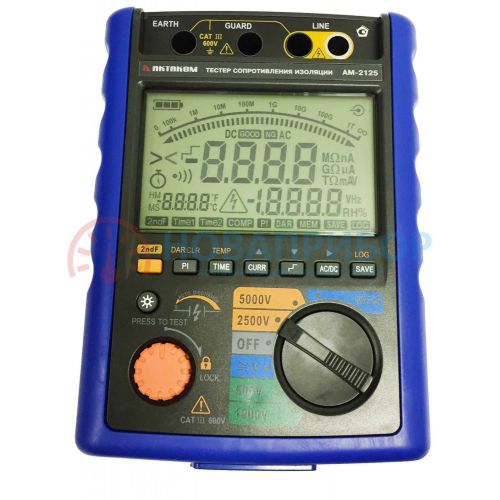

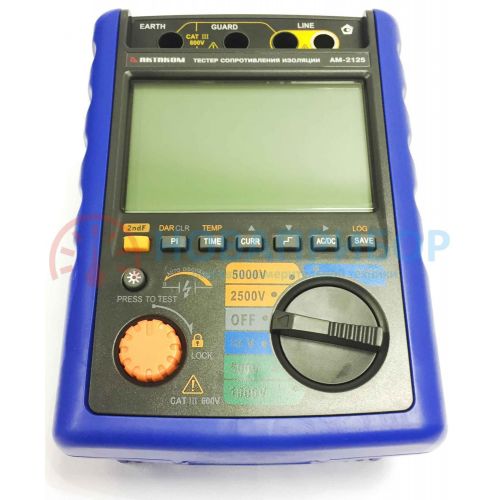

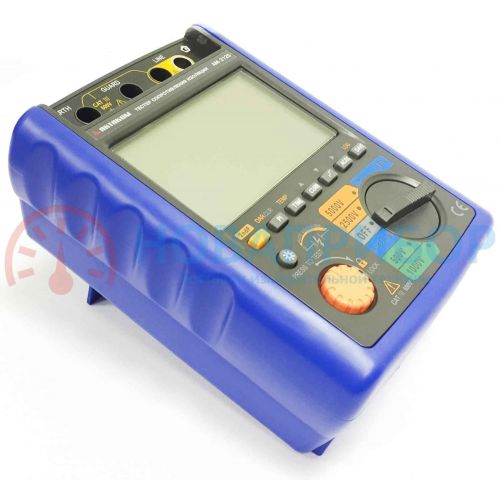

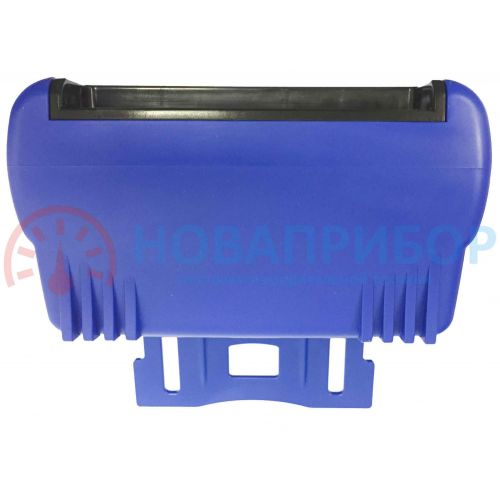

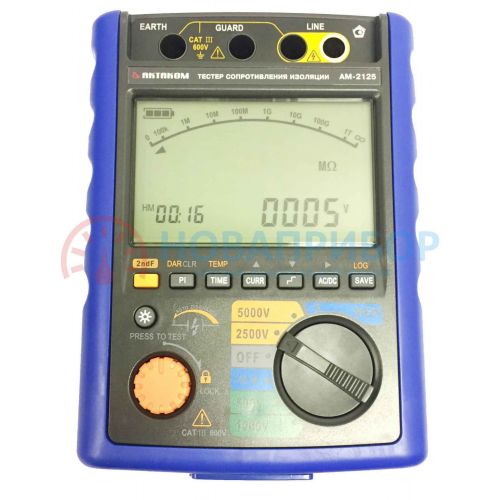

Описание высоковольтного тестера сопротивления изоляции АМ-2125.
Тестер сопротивления изоляции. Двойной ЖКИ 9999 разрядов; графическая шкала 36 сегм. Тестовое напряжение до 5000 В, диапазон измерения сопротивления до 1,2 ТОм; тестовый ток 1 мА...1,2 мА; ток КЗ приблизительно 1,3 мА. Базовая погрешность ±(5%+3). Измерение тока утечки 5 / 50 / 250 / 150 мкА; постоянное напряжения 1...±1000 В; переменное напряжение 30...600 В (50/60 Гц); температуры ±1...70 °С, подсветка, регистратор (автоматический и ручной режимы), детектор ВН для автом. тестир., таймер, авторазрядка, ступенчатое тестирование, блокировка. Питание от батарей типа C (LR14) (8х1,5 В) или от адаптера (220 В / 12 В). Габаритные размеры: 210х155х95 мм, масса: 1750 г.
Общие характеристики тестера сопротивления изоляции высоковольтного АМ-2125:

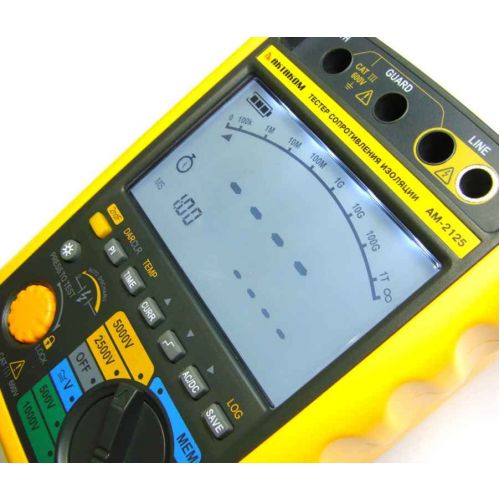

- Многофункциональный широкий ЖК-дисплей (9999 отсчётов);
- Аналоговая шкала (36 сегмента);
- Контрастная белая подсветка;
- Скорость измерений около 0,5 изм/с;
- Определение сопротивления высоковольтной изоляции;
- Автовыбор диапазонов для автоматического тестирования;
- Ступенчатое тестирование / Температурное тестирование;
- Одновременная индикация величины тестового напряжения, сопротивления изоляции и тока утечки;
- Измерение коэффициента адсорбции (коэффициента диэлектрического поглощения);
- Измерение индекса поляризации;
- Индикатор работы под напряжением;
- Встроенные часы реального времени для записи и проведения точных временных измерений;
- Два режима регистратора: ручной и автоматический;
- Программная калибровка;
- Питание от батарей или сети / индикатор разряда батарей;
Технические характеристики тестера сопротивления изоляции высоковольтного АМ-2125:
| Параметр
| Значения
|
| Тестирование изоляции
|
| Тестовое напряжение
| 500 В
| 1000 В
| 2500 В
| 5000 В
|
| Диапазон измерения сопротивления изоляции
| 0,0…99,9 МОм
| 0,0…99,9 МОм
| 0,0…99,9 МОм
| 0,0…99,9 МОм
|
| 100…999 МОм
| 100…999 МОм
| 100…999 МОм
| 100…999 МОм
|
| 1,00…5,00 ГОм
| 1,00…9,99 ГОм
| 1,00…9,99 ГОм
| 1,00…9,99 ГОм
|
| -
| -
| 10,0…99,9 ГОм
| 10,0…99,9 ГОм
|
| -
| -
| -
| 100…1000 ГОм
|
| -
| -
| -
| 1,00…1,20 ТОм
|
| Напряжение на выходе прибора
| Uвых +20% / -0%
|
| Тестовый ток
| Нагрузочное сопротивление
| 0,5 МОм
| 1 МОм
| 2,5 МОм
| 5 МОм
|
| Диапазон тока
| 1 мА…1,2 мА
|
| Ток КЗ
| около 1,3 мА
|
| Погрешность
| ±(5%+3 е.м.р.) / ±20% (>100 ГОм)
|
| Измерение тока утечки
|
| Номинальный диапазон
| 5 мкА
| 50 мкА
| 250 мкА
| 1500 мкА
|
| Диапазон измерения тока утечки
| 0,000…5,250 мкА
| 5,00…52,50 мкА
| 50,0…262,5 мкА
| 250…1500 мкА
|
| Погрешность
| ±(10%+5)
| ±(2,5%+5)
|
| Измерение напряжения
|
| Диапазон измерения постоянного напряжения
| 0…±1000 В
|
| Диапазон измерения переменного напряжения
| 30…600 В (50/60 Гц)
|
| Погрешность
| ±(2%+3)
|
| Измерение температуры
|
| Диапазон измерения
| 0,0…25,0 °С / 25,0…70,0 °С
|

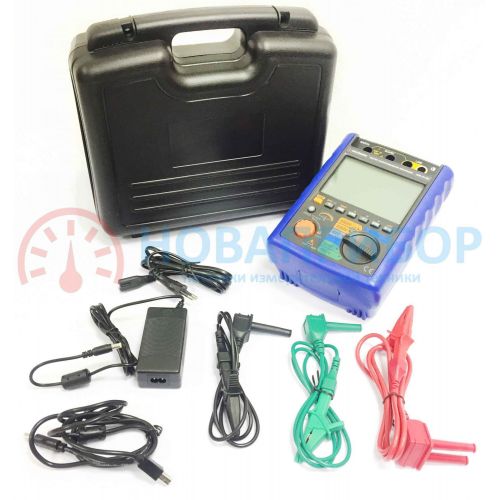

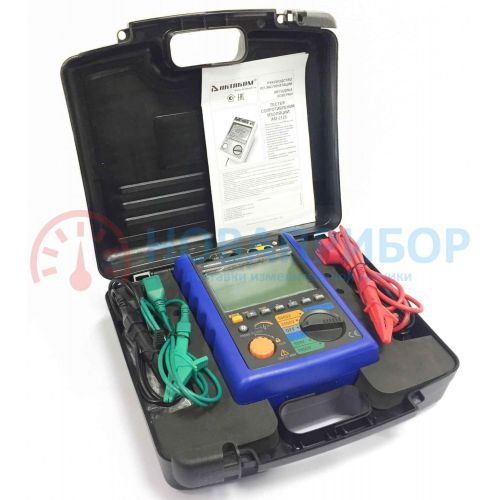

Комплект поставки АМ-2125
| №
| Наименование
| Количество
|
| 1.
| Тестер сопротивления изоляции высоковольтный АМ-2125
| 1
|
| 2.

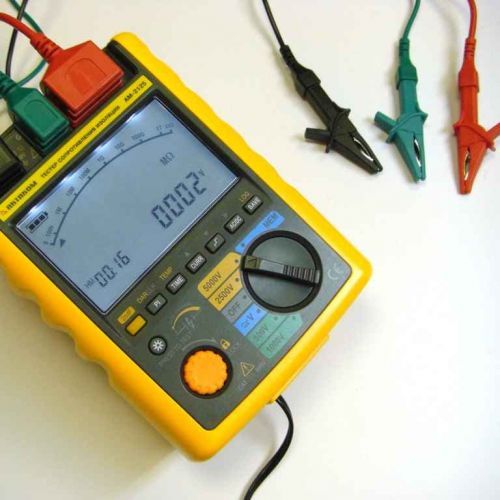

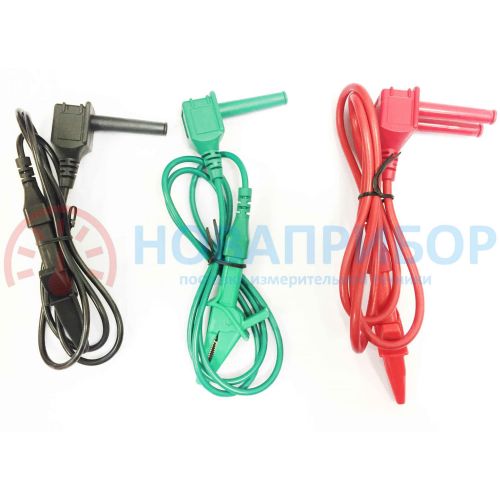

| Тестовые выводы с зажимами крокодил (красный, зеленый, черный)
| 3
|
| 3.
| Батарея 1,5 В типа С (LR14)
| 8
|
| 4.
| Адаптер питания
| 1
|
| 5.
| Сетевой шнур
| 1
|
| 6.

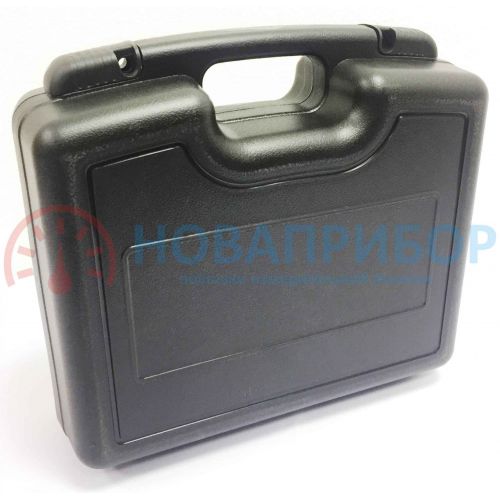

| Жесткий кейс для переноски
| 1
|
| 7.
| Руководство по эксплуатации
| 1
|
