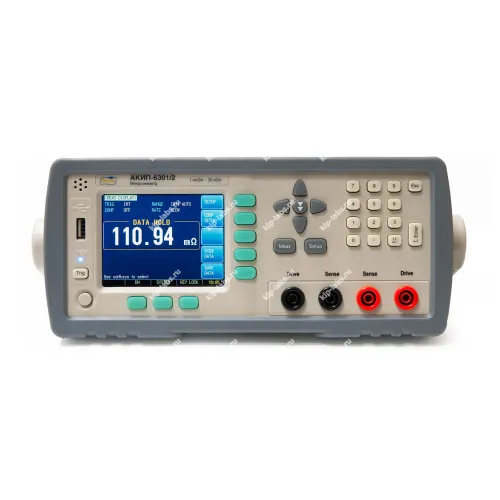

АКИП-6301/2 - Микроомметр цифровой

Назначение и принцип: АКИП-6301/2 - Микроомметр цифровой

Прибор АКИП-6301/2 от АКИП применяется для определения очень малых значений сопротивления в проводниках, на контактах и в областях пайки; при этом в конструкции учтены мероприятия, снижающие вклад контактных сопротивлений.

Устройство реализует методику четырехпроводного измерения с устранением влияющих погрешностей, что даёт стабильные результаты даже при низких величинах сопротивления; в дополнение к этому измерители сопротивления заземления позволяют проводить такие проверки и в полевых условиях, и в лаборатории.

В работе прибор упрощает порядок выполнения замеров и фиксирует показания. Это снижает вероятность ошибок оператора и уменьшает воздействие помех.

Функциональные опции

• Цифровой индикатор для отображения текущих результатов измерения.
• Несколько встроенных режимов тестирования с выбором длительности импульса и силы тока.
• Режим автоматического удержания результата для удобного считывания показаний.
• Защита от перегрузки с визуальной сигнализацией о неисправностях.
• Выход для передачи данных по интерфейсу RS-232C для последующей обработки.
• Функция усреднения при повторных измерениях для повышения воспроизводимости результатов.

При калибровке рекомендуются регулярные проверки опорных значений, что позволяет поддерживать метрологическую надёжность прибора.

Сферы использования

• Контроль качества контактов и клемм в электроустановках.
• Оценка сопротивления сварных и пайных соединений на производственных линиях.
• Диагностика силовых распределительных щитов и кабельных трасс.
• Применение в сервисных мастерских при приёмочных и ремонтных испытаниях.
• Использование в лабораториях при проведении исследовательских и поверочных измерений.

При эксплуатации прибор удобен как для полевых задач, так и для лабораторной работы; при необходимости возможна интеграция в системы сбора данных через доступные интерфейсы. Важно отметить нейтральную уместность дискретности функции усреднения и возможность удалённого управления по RS-232C.

Обзор цифрового микроомметра АКИП-6301/2:

АКИП-6301/2 сконструирован для точного определения малых и сверхмалых сопротивлений на постоянном токе, а также для измерения переходного сопротивления контактов реле и оценки надёжности гальванических соединений.

Измерители сопротивления заземления АКИП-6301/1 используется для проверки надёжности сварных соединений, оценки качества пайки проводников и контроля дорожек печатных плат на предмет трещин, отслоений и других дефектов; АКИП-6301 также применяется для измерения электрического сопротивления металлических заклёпок в производстве маломерных судов, автомобилей и авиационной техники.

Сферы применения АКИП-6301/2:

• резисторов;
• переключателей;
• шунтов;
• коннекторов;
• разъемов;
• соединителей

Отличительные особенности микроомметра АКИП-6301/2:


• Измерение сопротивления постоянному току (R dc);
• Базовая погрешность измерения ±0,01 % (6301), ±0,05 % (6301/1), ±0,1 % (6301/2);
• Максимальное разрешение 0,1 мкОм;
• 7 разрядов, динамический диапазон «1.200.000» (6301);
• Измерение в абсолютных и относительных (%) единицах;
• Δ-измерения;
• 4-х проводная схема измерения с термокомпенсацией;
• Скорость измерения: макс. до 220 изм/с (6301);
• Ручной и авто выбор диапазона измерения;
• Режимы измерения: непрерывно, однократно;
• Режим «Компаратор»/ Comp (допусковая сортировка с настр. звук. сигнализации);
• Тестирование p-n переходов;
• Запись до 20 профилей;
• Интерфейсы: сортировщик компонентов (выход для подключения внешнего манипулятора или сканера);
• Интерфейс (RS-232);
• Поддержка стандартных команд удаленного управления от внешнего ПК (язык SCPI);

Технические характеристики АКИП-6301/2:

Приведённые ниже данные являются обобщёнными для моделей цифровых микроомметров АКИП-6301, АКИП-6301/1 и АКИП-6301/2.

Комплект поставки цифрового микроомметра АКИП-6301/2:
