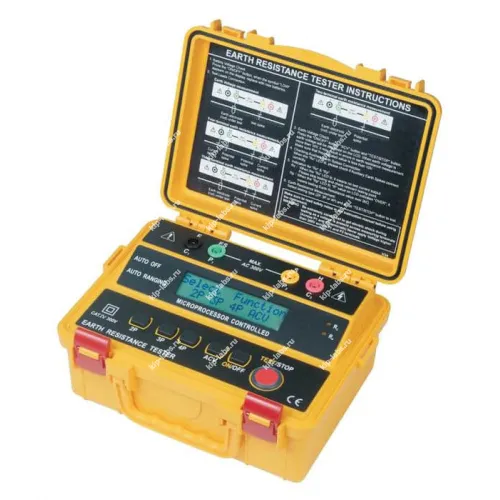

SEW 4235 ER - Измеритель сопротивления заземления

Назначение и принцип: SEW 4235 ER - Измеритель сопротивления заземления

Устройство SEW 4235 ER предназначено для проверки сопротивления заземляющих контуров и оценки их работоспособности, при этом изготовителем является SEW.

Данные измерений фиксируются для последующего анализа и хранения. Как прибор из измерители сопротивления заземления, он применяется при выявлении отклонений и планировании ремонтных мероприятий.

На практике рекомендуется контролировать дискретность показаний и периодически проводить поверку по эталону. При калибровке и сервисном обслуживании полезно документировать циклы проверок и состояние оборудования.

Функциональные опции

Прибор оснащён набором базовых функций, характерных для цифровых измерителей сопротивления заземления; в работе доступны цифровая индикация и ручные либо автоматические режимы измерений, что упрощает получение и фиксацию результатов.

• цифровая индикация результатов;
• панель управления режимами измерений;
• встроенная память для сохранения замеров и их обработки;
• индикация ошибок и диагностические подсказки.

При эксплуатации возможна интеграция прибора в регламентные процедуры технического обслуживания. На практике рекомендуется вести журнал измерений для отслеживания динамики состояния заземляющих устройств.

Дискретность показаний и возможность самокалибровки рассматриваются как значимые эксплуатационные характеристики.

Сферы использования

При эксплуатации прибор используют для приёмочных испытаний и для плановых проверок систем заземления. Применяется он на электроустановках разных классов напряжения.

На практике данный измеритель востребован в энергокомпаниях, на промышленных объектах и в сервисных службах, что позволяет регулярно контролировать состояние контуров и подтверждать соответствие нормативам.

Комплект поставки:

1. Цифровой измеритель сопротивления заземления 4235 ER - 1 шт;
2. Провода с зажимами типа "крокодил" - 4 шт;
3. Заземлитель - 4 шт;
4. Источник питания - 8 шт;
5. Плечевой ремень - 1 шт;
6. Предохранитель 0,1А/250В - 1 шт;
7. Руководство по эксплуатации - 1 экз.

Описание измерителя сопротивления заземления SEW 4235 ER:

Измеритель SEW 4235 ER предназначен для измерения сопротивления контура заземления (разрешение 10 мОм).

Отличительные особенности:

• Высокая точность измерения сопротивления контура заземления (разрешение 10 мОм);
• Встроенный вольтметр (измерение U прикосновения);
• Выбор схемы измерения: «грубо» - 2-х пр., «точно» -3-х или 4-х проводное подключение;
• Измерение проводимости грунта;
• Микропроцессорное управление, автовыбор предела, автоудержание показаний;
• Батарейное питание, индикация разряда батарей, автовыключение питания (5 мин);
• Светодиодная автоиндикация состояния электродов С/Р (токовый/ потенциальный);
• Предупреждение об опасном напряжении в цепи (около 20 В);
• Ударопрочный, пыле- и влагозащённый корпус с крышкой;
• Укладочный кейс для транспортировки прибора и хранения принадлежностей;
• Цветная маркировка гнёзд и измерительных проводов;
• Простота, компактность, надёжность.

Технические характеристики SEW 4235 ER:
