АКИП-6301/1 - Микроомметр цифровой

Назначение и принцип: АКИП-6301/1 - Микроомметр цифровой

АКИП-6301/1 предназначен для определения очень малых значений электрического сопротивления в местах контактных соединений и в токопроводящих элементах, при этом результаты отображаются в цифровом виде для упрощённого считывания; производителем прибора является АКИП.

Рабочий цикл прибора строится на подаче тестового тока с последующим снятием соответствующего падения напряжения, что позволяет выделять реальное сопротивление фрагмента цепи и снижать вклад переходных контактных сопротивлений; дополнительную информацию можно найти в разделе измерители сопротивления заземления.

При калибровке следует учитывать влияние температуры на свойства проводников. Наличие дискретности показаний считается приемлемым для задач по оценке очень малых сопротивлений.

Функциональные опции

• Отображение результатов в цифровом формате на индикаторе, что позволяет быстро и однозначно считывать измеренные значения.
• Регулируемая величина подаваемого тестового тока, что даёт возможность подстроить режим измерения под конкретную задачу.
• Методика измерения минимизирует влияние контактного сопротивления, тем самым повышается достоверность получаемых данных.
• Компактная конструкция и рассчитанная на перенос корпусная компоновка облегчают проведение полевых замеров на объекте.

Сферы использования

• На практике прибор применяют для контроля контактных и болтовых соединений в электрических цепях.
• В работе АКИП-6301/1 используют при приёмочном контроле и диагностике качества сварных швов и соединений.
• При эксплуатации выполняют испытания и текущее обслуживание шинных систем и зажимов в распределительных устройствах.
• Контроль сопротивлений в электроизмерительных и силовых компонентах выполняется при ремонте и профилактических работах.

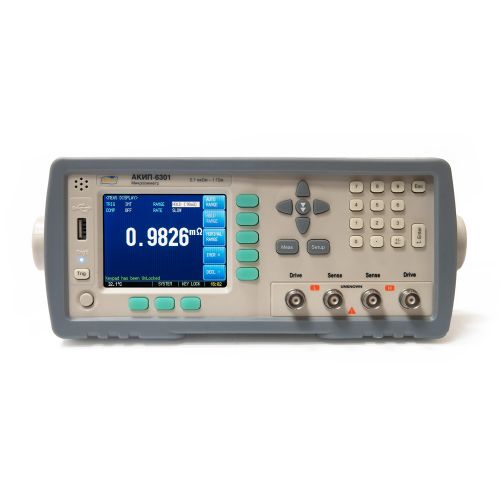

Описание цифрового микроомметра АКИП-6301/1

АКИП-6301/1 рассчитан на точное измерение малых и сверхмалых значений сопротивления на постоянном токе, при этом прибор также пригоден для оценки переходного сопротивления контактов реле и определения надёжности гальванических соединений.

Измерители сопротивления заземления АКИП-6301/1 используют для проверки качества сварных швов и пайки, а также для контроля дорожек печатных плат на предмет трещин, отслоений и других дефектов; прибор применяется и при измерении электрического сопротивления металлических заклепок на производстве маломерных судов и катеров, в автомобилестроении, в самолетостроении и авионике.

Сферы применения АКИП-6301/1

АКИП-6301 востребован при изготовлении и приёмке электронных компонентов, а также в работах по контролю сопротивления следующих элементов;

• резисторов;
• переключателей;
• шунтов;
• коннекторов;
• разъемов;
• соединителей

Ключевые характеристики АКИП-6301/1:

• Измерение сопротивления постоянному току (R dc);
• Базовая погрешность измерения ±0,01 % (6301), ±0,05 % (6301/1), ±0,1 % (6301/2);
• Максимальное разрешение 0,1 мкОм;
• 7 разрядов, динамический диапазон «1.200.000» (6301);
• Измерение в абсолютных и относительных (%) единицах;
• Δ-измерения;
• 4-х проводная схема измерения с термокомпенсацией;
• Скорость измерения: макс. до 220 изм/с (6301);
• Ручной и авто выбор диапазона измерения;
• Режимы измерения: непрерывно, однократно;
• Режим «Компаратор»/ Comp (допусковая сортировка с настр. звук. сигнализации);
• Тестирование p-n переходов;
• Запись до 20 профилей;
• Интерфейсы: сортировщик компонентов (выход для подключения внешнего манипулятора или сканера);
• Интерфейс (RS-232);
• Поддержка стандартных команд удаленного управления от внешнего ПК (язык SCPI);

Технические характеристики АКИП-6301/1:

Приведённые ниже данные являются обобщёнными для моделей цифровых микроомметров АКИП-6301, АКИП-6301/1 и АКИП-6301/2.

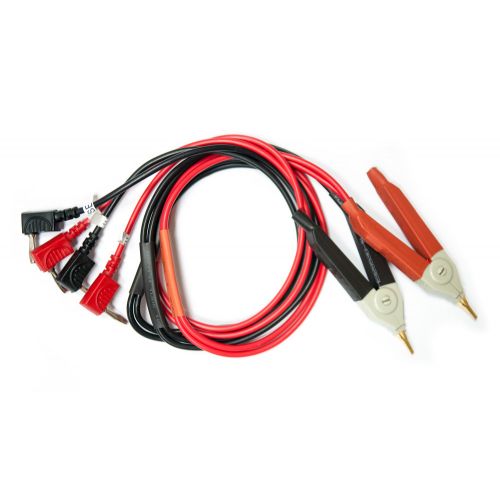

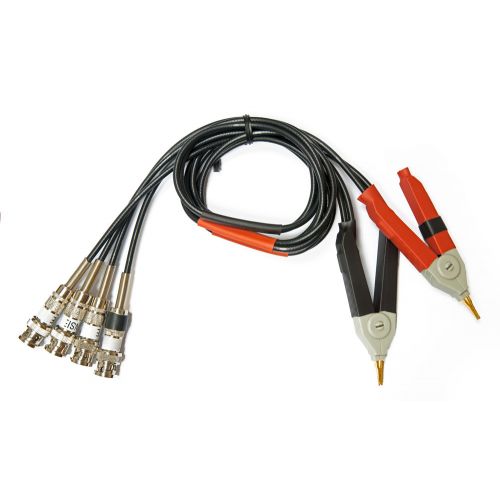

Комплект поставки цифрового микроомметра АКИП-6301/1:
