Измеритель параметров заземляющих устройств MRU-120

Назначение и принцип: Измеритель параметров заземляющих устройств MRU-120

Переносной многофункциональный прибор применяется для оценки технического состояния и выполнения измерений параметров молниезащитных и заземляющих систем, при этом MRU-120 выпускается польской фирмой Sonel S.A.. На практике устройство обладает небольшой массой - 2 кг, и включено в Единый государственный реестр средств измерений.

Установка допускает проведение исследований как контактным способом, так и бесконтактно с применением клещей; для удобства поиска информации о применении см. подраздел измерители сопротивления заземления.

Функциональные опции

Прибор оснащён встроенной памятью, рассчитанной на сохранение до 990 результатов измерений. Память распределена на 10 модулей по 99 ячеек в каждом, что упрощает выполнение последовательных серий замеров.

Измеритель MRU 120 позволяет:

• замерять сопротивление по трёхполюсной схеме;
• замерять сопротивление по четырёхполюсной схеме;
• замерять сопротивление по трёхполюсной схеме с использованием клещей;
• замерять сопротивление методом двух клещей;
• замерять удельное сопротивление грунта.

Сохранённые данные остаются доступными при отключении питания и при снятых аккумуляторных батареях, при этом их можно передать на персональный компьютер через USB-кабель или по беспроводному каналу. В работе обработка и оформление протоколов выполняется с помощью поставляемого в комплекте программного обеспечения.

Сферы использования

При эксплуатации MRU-120 применяют для выполнения следующих задач.

• сдаче объектов электроэнергетики в эксплуатацию;
• вводе в эксплуатацию жилых построек, промышленных зданий заводов;
• периодической проверке защитных устройств;
• отыскании неисправностей в цепях заземления энергоустановок.

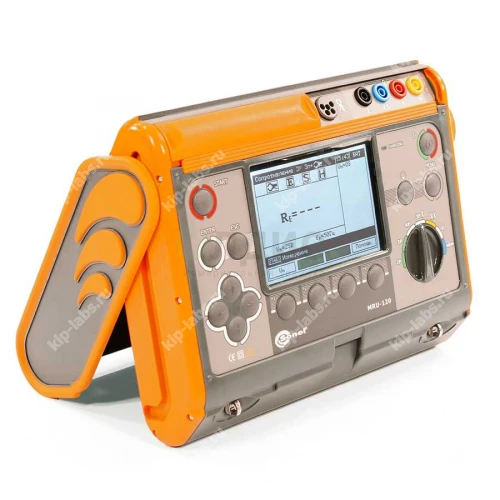

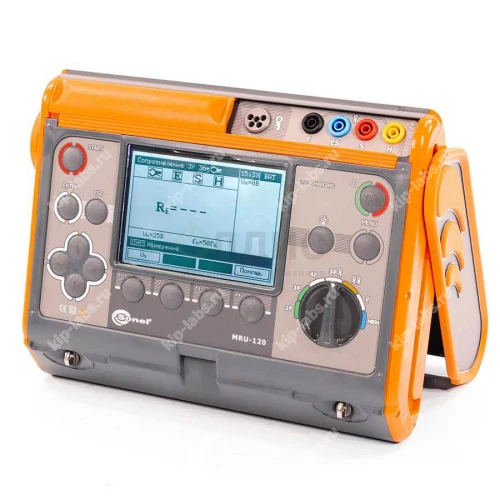

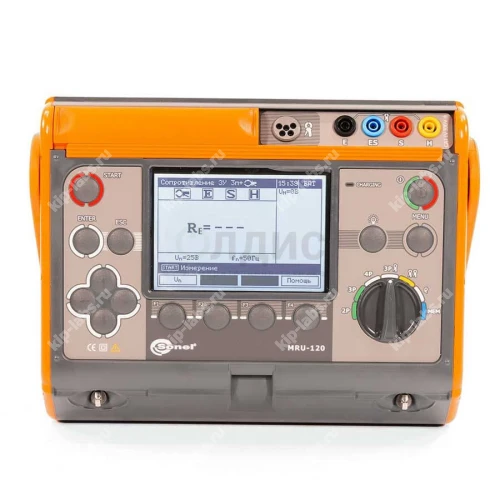

Органы управления и индикация

Настройка режимов и выбор функций осуществляется поворотным переключателем и функциональными клавишами на передней панели; параметры измерений, уровень заряда аккумуляторной батареи и другие рабочие характеристики отображаются на монохромном жидкокристаллическом дисплее. При калибровке и эксплуатации отображаемая информация облегчает контроль текущих параметров.

Комплект поставки MRU-120:

1. Аккумуляторная батарея NiMH SONEL-07 4,8V - 1 шт
2. Адаптер автомобильный (12В) - 1 шт
3. Зажим «Крокодил» изолированный черный K01 - 1 шт
4. Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 - 1 шт
5. Зонд измерительный для забивки в грунт 30 см - 1 шт
6. Зонд острый с разъёмом «банан» красный - 1 шт
7. Кабель последовательного интерфейса USB - 1 шт
8. Кабель сетевой - 1 шт
9. Клещи измерительные C-3 - 1 шт
10. Комплект ремней «Свободные руки» - 1 шт
11. Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт
12. Провод измерительный 2,2 м с разъемами «банан» черный - 1 шт
13. Провод измерительный 25 м на катушке с разъёмами «банан» голубой - 1 шт
14. Провод измерительный 25 м на катушке с разъемами «банан» красный - 1 шт
15. Провод измерительный 50 м на катушке с разъемами «банан» желтый - 1 шт
16. Футляр L2 - 1 шт.

Дополнительная комплектация измерителя MRU-120:

• Отсек для батареек LR14 - для MRU-120/200, MPI-52X/530;
• Комплект измерительных проводов 2 м с разъемами «банан» - совместно с клещей N-1 для MRU120/200/GPS, ТЕ-30;
• Адаптер для измерения сопротивления заземления опор линий электропередачи ERP-1 - для MRU-120/200/200-GPS;
• Аккумуляторная батарея NiMH SONEL-07 4,8V - для MRU-120/200, MPI-520/525;
• Клещи передающие N-1 - для LKZ-720, MRU-120, MRU-200;
• Зажим специальный типа «струбцина» с разъемом «банан» - для MRU-ХХX, MMR-6XX

Технические характеристики измерителя MRU-120:
