CA6470N - Измеритель сопротивления заземления устройств и удельного сопротивления грунта

Описание модели: CA6470N - Измеритель сопротивления заземления устройств и удельного сопротивления грунта

Chauvin Arnoux C.A 6470N совмещает в одном корпусе функции трёх приборов, что позволяет выполнять оценку существующих систем заземления и выбирать оптимальные места для установки новых электродов; кроме того, прибор пригоден для контроля электрических соединений.

Конструкция рассчитана для полевых условий и обладает водозащищённым корпусом, при этом информативный крупный ЖК‑дисплей с подсветкой выводит три синхронных цифровых индикатора и пиктограммы для упрощённого прочтения показаний. Переключатель режимов обеспечивает прямой доступ к нужным измерениям, а аккумулятор заряжается от сети или от прикуривателя автомобиля; устройство также рассчитано на задачи из раздела измерители сопротивления заземления.

Прибор проводит измерения традиционным электродным методом и автоматически выявляет плохие контакты или паразитное напряжение, при этом диапазон охватывает сопротивления от 0,01 Ом до 100 кОм, а частота измерения регулируется в пределах 41 Гц - 512 Гц. Также реализованы функция сглаживания нестабильных показаний, программируемая звуковая сигнализация для измерения проводимости и автоматический расчёт коэффициента связи заземлителей.

Внутренняя память рассчитана на 512 измерений; результаты упорядочены по индексам: для хранения сопротивления заземления и проводимости используется OBJ:TEST; для хранения сопротивления связи - OBJ:TEST:1,2,3,4; для хранения сопротивления грунта - OBJ:TEST: DISTANCE.

Преимущества

• Многозадачность - объединяет измерение сопротивления заземления, сопротивления связи заземлителей и удельного сопротивления грунта.
• Прочный водонепроницаемый корпус, рассчитанный на эксплуатацию в полевых условиях.
• Информативный ЖК‑дисплей с подсветкой и синхронными цифровыми индикаторами для удобного чтения результатов.
• Прямой доступ к режимам измерения с помощью переключателя и возможность выбора частоты в диапазоне 41 Гц–512 Гц.
• Питание и зарядка от сети или прикуривателя автомобиля.
• Автоматическое обнаружение плохих контактов и паразитного напряжения, а также функция сглаживания нестабильных показаний.
• Программируемая звуковая сигнализация при измерении проводимости и встроенная память на 512 записей.
• Широкий диапазон измерений: от 0,01 Ом до 100 кОм.

Область применения

Прибор используют для проверки действующих систем заземления, определения оптимального расположения новых заземлителей и контроля целостности электрических соединений; кроме того, его применяют для измерения удельного сопротивления грунта в полевых условиях. Также C.A 6470N востребован у специалистов по монтажу и техобслуживанию электроустановок, эксплуатационных бригад и сервисных служб.

При необходимости уместность дискретности и интерфейсов оценки выполняют в соответствии с конкретными задачами. Дополнительно рекомендуется учитывать особенности методики измерений при планировании работ на объекте.

Комплект поставки:

• Измеритель удельного сопротивления грунта и устройств заземления C.A 6470N;

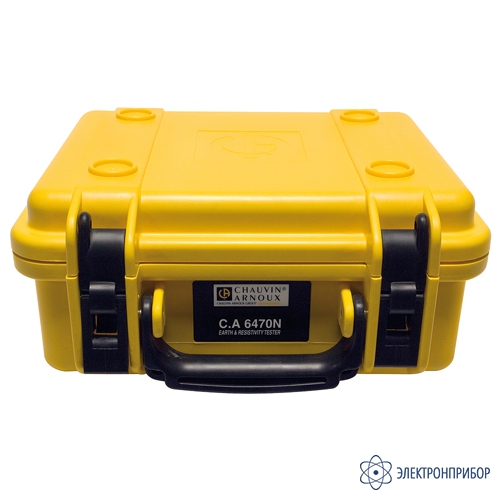

• Сумка;
• Руководство пользователя на русском языке;
• Электрод Т-образный (штырь);
• Провод 5 м;
• Провод 10 м;
• Провод 15 м.

Дополнительная комплектация:

• Провод в бобине, 33 м;
• Провод в бобине, 50 м;
• Провод в бобине, 100 м;
• Провод в бобине, 166 м;
• Электрод Т-образный.

Технические характеристики измерителя Chauvin Arnoux 6470N:
