Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 14547
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
96 000₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-8405
Описание типа СИ АКИП-8201, АКИП-8401-АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702.pdf
Свидетельство СИ АКИП-8201, АКИП-8401-АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702.pdf
Руководство по эксплуатации АКИП-8403, АКИП-8404, АКИП-8405.pdf
Описание модели: Измеритель параметров электрических сетей АКИП 8405
Измеритель параметров электрических сетей АКИП 8405 применяется для контроля напряжения, тока и других основных показателей электросети; при этом прибор выпускается производителем АКИП и может входить в состав средств из категории измерители параметров электрических сетей.
Прибор выполняет регистрацию и визуальное отображение полного набора метрологических данных, при этом полученные результаты сохраняются для последующего анализа.
Для интеграции с существующими схемами учёта и мониторинга предусмотрена работа с внешними интерфейсами. Кроме того, поддержка интерфейса RS-232C рассматривается как опция.
Модель АКИП 8405 представляет собой удобный в эксплуатации Измерители параметров электрических сетей. С его помощью проверяют целостность цепей и выполняют измерения TRMS напряжения и тока, а также замер сопротивления изоляции.
АКИП 8405 применим при проверке и наладке электросетей, при монтаже и тестировании осветительных приборов, а также при ремонте различной электроники; что позволяет использовать прибор в сервисных и эксплуатационных задачах.
Прибор отслеживает параметры устройств защитного отключения и параметры низкоомных цепей, при этом фиксируется время отключения УЗО (АС тип), измеряется напряжение прикосновения и ток отключения, а также выполняется звуковая прозвонка цепей и измерения сопротивления петли без отключения УЗО.
Устройство определяет порядок чередования фаз и корректность подключения. Также предусмотрена автоматическая последовательность тестов, включающая замер сопротивления цепи, проверку УЗО и измерение изоляции.
Управление реализовано с помощью пяти кнопок, что обеспечивает удобство однорукого использования; при этом имеется крупный монохромный экран с подсветкой, а показания сохраняются в памяти и могут быть перенесены на ПК для дальнейшей обработки.

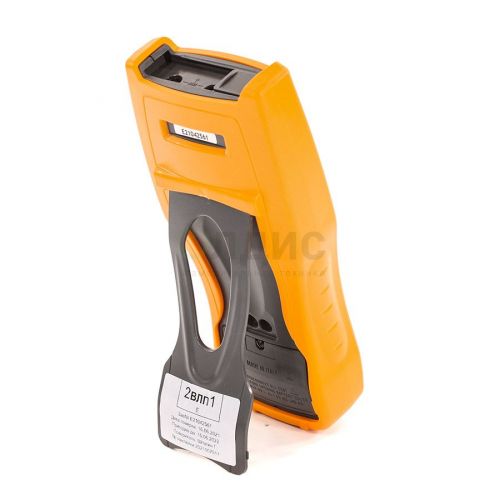

Корпус прибора - ударопрочный с двойной изоляцией, питание осуществляется от набора из 4-х батареек АА, при этом предусмотрена функция автовыключения для экономии заряда.
Преимущества
- Измерение основных параметров сети в одном устройстве.
- Модульность конфигурации для включения в автоматизированные системы.
- Наличие средств записи и протоколирования данных.
- Интуитивная организация отображения измерений.
Область применения
- Эксплуатационный контроль электрических подстанций и распределительных щитов.
- Проверка параметров в промышленных электросетях.
- Интеграция в лабораторные и сервисные комплекты при испытаниях электрооборудования.
- Мониторинг энергопотребления в технологических процессах.
Отличительные особенности:
- Измерение низкоомных цепей (металлосвязь) током >200 мА;
- Измерение MAX, MIN, AVG, PEAK, удержание показаний;
- Измерение времени отключения УЗО (АС тип);
- Измерение сопротивления петли (без отключения УЗО) до 2 кОм;
- Индикация фазового напряжения и порядка чередования фаз;
- Автопоследовательность тестов: петля +УЗО+ изоляция;
- Большой контрастный ЖК-дисплей;
- Батарейное питание, автовыключение питания.

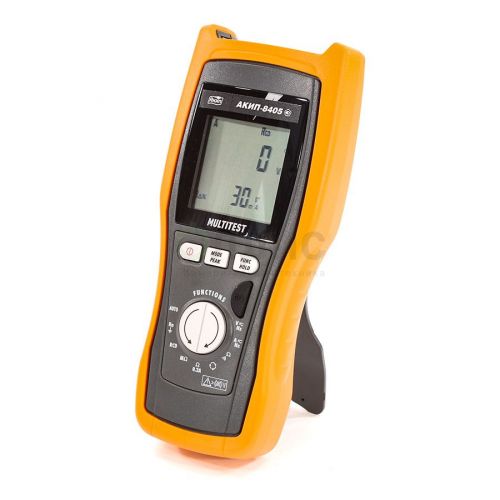

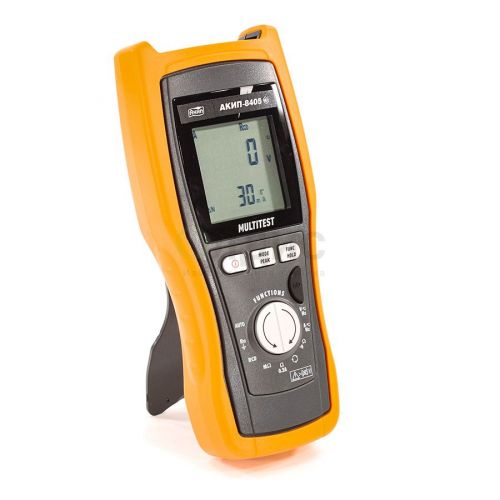

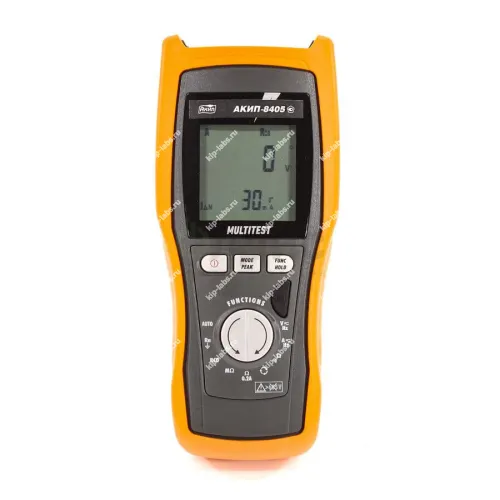

Внешний вид и управление измерителя АКИП-8405:
- Входные гнезда для подключения измерительных проводов.
- ЖК-дисплей.
- Кнопка включения/ выключения питания ON\OFF.
- MODE/ PEAK для выбора режима или отображения пикового значения.
- Многфункциональные кнопки-курсоры (влево/вправо) для выбора режимов в меню прибора
- FUNC/ HOLD для выбора функции или удержания показаний.
- Кнопка GO (запуск процедуры тестирования). </
Технические характеристики измерителя параметров электрических сетей АКИП 8405:
| Параметр | Значение |
|---|---|
| Измерение напряжения (DC, AC, TRMS) | |
| Пределы измерений | 1,0…999,9 мВ/ 9,999 В/ 99,99 В/ 605,0 В |
| Разрешение | 0,1 мВ/ 0,001В/ 0,01 В/ 0,1 В |
| Погрешность измерения | ±(0,5%+2 ед.мл.р.) – DC |
| ±(1,0%+2 ед.мл.р.) – 30 … 70 Гц ; ±(2,0%+2 ед.мл.р.) – 70… 400 Гц | |
| Входное сопротивление | 1 МОм |
| Измерение тока (DC, AC, TRMS) | |
| Пределы измерений | 1,0…999,9 А/1200 А (при помощи токовых клещей – опция) |
| Разрешение | 0,1 А/ 1 А |
| Коэф. преобразования | 1мВ/А |
| Погрешность | ±(0,5%+2 ед.мл.р.) – DC; |
| ±(1,0%+2 ед.мл.р.) – 30…70 Гц; ±(2,0%+2 ед.мл.р.) – 70…400 Гц | |
| Время отклика | 500 мс (MAX, MIN, AVG), 1 мс (PEAK) |
| Погрешность | ±(5,0 %+10 ед.мл.р.) |
| Функции регистрации MAX, MIN, AVG, PEAK измерение частоты (напряжение и ток) | |
| Пределы измерений | 30,0…199,9 Гц/ 200…400 Гц |
| Разрешение | 0,1 Гц/1 Гц |
| Погрешность | ±(0,5%+2 ед.мл.р.) |
| Уровень входного сигнала | 1 мВ – 605 В – по напряжению; 1 мВ – 1 В – по току (с т/ клещами) |
| Входное сопротивление | 1 МОм |
| Измерение сопротивления и прозвонка | |
| Пределы измерений | 0,00…39,99 Ом/ 399,9 Ом/ 3999 Ом/ 39,99 кОм |
| Разрешение | 0,01 Ом/0,1 Ом/1 Ом/ 10 Ом |
| Погрешность измерения | ±(1%+5 ед.мл.р.) |
| Прозвон цепи | < 40 Ом (непрерывный звуковой сигнал) |
| Защита от перегрузки | 605 В ср.кв. до 1 минуты |
| Измерение сопротивления цепи/петли током 0,2 А | |
| Пределы измерений | 0,00…19,99 Ом/ 99,9 Ом |
| Разрешение | 0,01 Ом/ 0,1 Ом |
| Погрешность измерения | ±(5%+3 ед.мл.р.) |
| Защита от перегрузки | 605 В ср.кв |
| Фазоуказатель | |
| Методы измерения | 1-проводный (ФАЗА-ЗЕМЛЯ), 2-проводный (ФАЗА-НЕЙТРАЛЬ) |
| Рабочее напряжение | 90-315 В |
| Измерение сопротивления изоляции | |
| Пределы измерений | 0,00…19,99 МОм/ 199,9 МОм/ 999 МОм |
| Разрешение | 0,01 МОм /0,1 МОм/ 1 МОм |
| Погрешность измерения | ±(5%+2 ед.мл.р.) – в диапазоне 0,00 до 199,9 МОм |
| ±(10%+2 ед.мл.р.) - в диапазоне 200 до 999 МОм | |
| Испытательное напряжение | 250В/ 500В |
| Номинальный тестовый ток | 1 мА |
| Защита от перегрузки | 605 В ср.кв |
| Тест УЗО | |
| Время отключения | 2…400 мс |
| Разрешение | 1 мс |
| Погрешность измерения | ±(2,0%+2 ед.мл.р.) |
| Номинальный тестовый ток | 30 мА, 100 мА, 150 мА, 300 мА |
| Защита от перегрузки | 605 В ср.кв |
| Полное сопротивление цепи (без отключения УЗО) | |
| Диапазон измерений | 1…1999 Ом |
| Разрешение | 1 Ом |
| Погрешность | ±(2,0%+2 ед.мл.р.) |
| Тестовый ток | < 15 мА |
| Общие данные | |
| Дисплей | ЖК-индикатор монохромный, 73x73 мм |
| АЦП | 16 Бит, TRMS, частота дискретизации 3,2 кГц (64 отсчета за f=50 Гц) |
| Условия эксплуатации | 0 °С … 40 °С; относ. Влажность <70% |
| Напряжение питания | 1,5 В х 4 (тип АА) |
| Ресурс батарей | до 90 часов |
| Исполнение | МЭК 61010-1, МЭК 61557 |
| Защита входа - кат. III ~550 В ; изоляция – класс II, двойная | |
| Габаритные размеры | 240 х 100 х 45 мм |
| Масса | 0,63 кг |

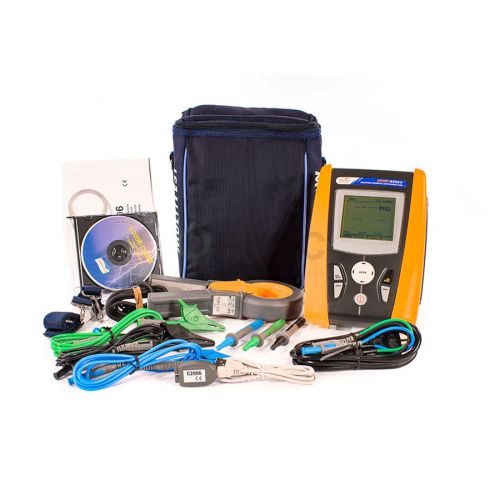

Комплектация АКИП-8405:
| № | Наименование | Количество |
|---|---|---|
| 1. | Измеритель параметров электрических сетей АКИП-8405 | 1 |
| 2. | Измерительный кабель | 2 |
| 3. | Зажим «крокодил» | 2 |
| 4. | Кабель 2-хпроводный с евровилкой для однофазных сетей | 1 |
| 4. | Сумка для транспортировки | 1 |
| 5. | Руководство по эксплуатации | 1 |
| 6. | Методика поверки | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 40303-08 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
