Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Радио-Сервис
- Код товара: 14570
- Доступность: В наличии
-
26784₽
- С учетом НДС 26784₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 127999
Описание измерителя сопротивления петли ИФН-300/1
С помощью прибора ИФН-300/1 можно произвести измерение сопротивления петли «фаза-нуль», «фаза-фаза» и переходного сопротивления контактных соединений. Используя полученные данные, можно выявить неисправности в групповых линиях и провести в короткие сроки комплекс мероприятий позволяющий избежать возникновения серьёзных аварий и пожаров.
Измерение петли «фаза-нуль» осуществляется при приёмосдаточных испытаниях оборудования по требованию контролирующих организаций или периодически - раз в 3 года.
При измерении сопротивления петли «фаза-нуль», «фаза-фаза» прибор одновременно измеряет активное, реактивное и полное сопротивление петли, а также вычисляет прогнозируемый ток короткого замыкания без отключения защиты линии. Это необходимо для проверки правильности установленного номинального значения элемента защиты от короткого замыкания (автоматического выключателя или предохранителя) и определения своевременного срабатывания данной защиты.
Корпус прибора снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.
Отличительные особенности:
- Автоматический выбор диапазонов измерения;
- Ударопрочный, пыле- и влагозащищенный корпус с магнитным держателем. Степень защиты IP54;
- Автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
- Жидкокристаллический дисплей;
- Индикация состояния внутреннего источника питания;
- Система защиты аккумулятора от перезаряда;
- Защита от неправильного включения;
- Высокая помехоустойчивость;
- Память на 10000 измерений, связь с компьютером.
Функциональные возможности:
- Измерение действующих значений переменного напряжения;
- Измерение активного, реактивного, полного сопротивления петли «фаза-нуль», «фаза-фаза»;
- Вычисление прогнозируемого тока короткого замыкания;
- Измерение сопротивления металлосвязи.
Технические характеристики ИФН-300/1
| Параметр | Значения |
|---|---|
| Измерение напряжения переменного тока | |
| Диапазон измерения действующего значения напряжения, В | от 10,0 до 450,0 |
| Рабочий диапазон частот, Гц | от 45 до 65 |
| Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза» | |
| Диапазоны измерений активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза», Ом | от 0,01 до 9,99 |
| от 10,0 до 99,9 | |
| от 100 до 200 | |
| Рабочий диапазон напряжений, В | от 180 до 450В |
| Вычисление прогнозируемого тока короткого замыкания | |
| Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-ноль», кА | от 0 до 22 кА |
| Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-фаза», кА | от 0 до 38 кА |
| Измерение электрического сопротивления постоянному току (металлосвязь) | |
| Пределы измерения сопротивления, Ом | от 0,01 до 999 |
| Ток в измерительной цепи для сопротивлений не более 10 Ом, мА | не менее 200 |
| Габаритные размеры и масса | |
| Питание | батареи типа AA 1,5 В х 5 штук |
| Память | последнее измерение |
| Связь с ПК | нет |
| Магнитный держатель | нет |
| Безопасность | CAT IV |
| Температурный диапазон, °С | от -15 до +55 |
| Габариты (Ш х Г х В) | 88 х 105 х 245 |
| Вес, кг | 0,8 |
Учебный фильм измерителя сопротивления петли ИФН-300/1

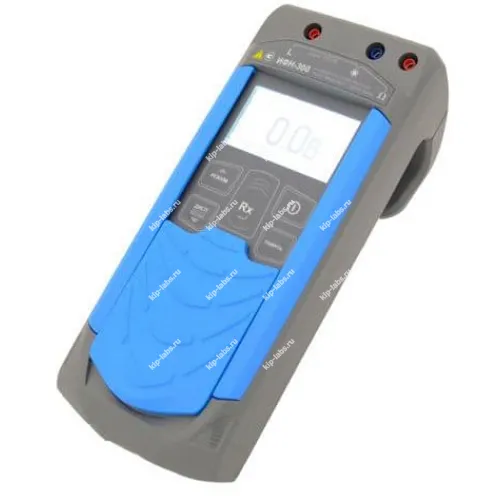

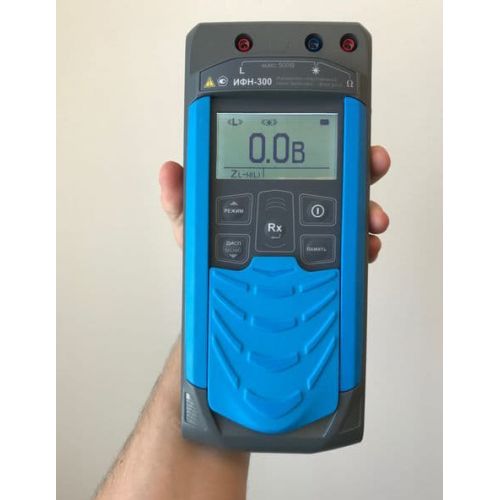

Внешний вид и основные элементы ИФН-300/1
Индикация и расположение разъемов ИФН-300/1
1, 2, 3 – гнезда для подключения кабелей;
4 – жидкокристаллический индикатор;
5 – кнопка – включение и выключение прибора;
6 – кнопка – кнопка вызова функции работы с памятью: в ИФН-300 - запись, чтение, удаление и передача на компьютер измеренных значений, в ИФН-300/1 – чтение последних результатов измерения;
7 – кнопка – начало измерений. В меню кнопка выполняет функцию подтверждения выбранного действия либо возврата в основной режим.
8 – кнопка переключение вида и объема отображаемой информации при измерениях сопротивление петли. При удержании более 3 сек – вход в меню. В меню кнопка выполняет функцию движения по меню вниз.

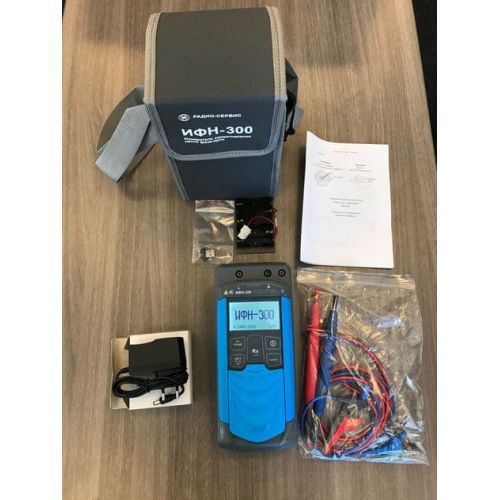

Комплектация измерителя сопротивления петли ИФН-300/1
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель сопротивления петли ИФН-300/1 | 1 |
| 2 | Кабель РЛПА.685551.002 – измерительный, красный, длиной 1,5 м | 1 |
| 3 | Кабель РЛПА.685551.002-03 – измерительный, синий, длиной 1,5 м | 1 |
| 4 | Зажим типа «крокодил» | 2 |
| 5 | Блок питания | 1 |
| 6 | Адаптер Bluetooth-USB | 1 |
| 7 | Руководство по эксплуатации | 1 |
| 8 | Сумка для переноски | 1 |
| 9 | Упаковка транспортная | 1 |
| 10 | Батарейный отсек РАМП.436244.007 | 1 |
Дополнительная комплектация ИФН-300/1
- Штанга ШИИЭ L-6,0 (6 м) - 1 шт;
- Штанга ШИИЭ L-8,0 (8 м) - 1 шт;
- Катушка с красным проводом, 8 м - 1 шт;
- Катушка с синим проводом, 8 м - 1 шт;
- Катушка с красным проводом, 10 м - 2 шт;
- Катушка с синим проводом, 10 м - 5 шт.
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP54 |
| Номер в госреестре СИ | 75346-19 |
| Производитель | Радио-Сервис |
| Страна производитель | Россия |
