Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 14542
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
219 990₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: МЭТ-5035М
Назначение и принцип: Измеритель параметров электрических сетей АКИП МЭТ-5035M
Измеритель параметров электрических сетей АКИП МЭТ-5035M применяют для оперативного контроля и записи ключевых параметров трехфазных сетей, при этом устройство рассчитано на эксплуатацию в лабораторных и полевых условиях.
В процессе измерений прибор последовательно фиксирует напряжение, ток, частоту и мощность. Модель представлена в разделе измерители параметров электрических сетей, а собранные данные используют для оценки состояния сети и выявления отклонений; при калибровке выполняют проверку встроенных настроек, причём обмен результатами возможен через стандартные интерфейсы, например RS-232C.
Функциональные опции
На практике МЭТ-5035M выполняет измерения с регистрацией событий и накоплением данных. Это позволяет документировать переходные процессы и фиксировать нестабильности питающей сети.
В работе прибор анализирует гармоники, регистрирует кривые и формирует отчёты, тем самым интеграция с прикладным ПО облегчает передачу измерений для их дальнейшей обработки.
Сферы использования
При эксплуатации устройство применяют на подстанциях, в энергосистемах предприятий и при монтажно-наладочных работах. Это делает МЭТ-5035M пригодным для пусконаладочных испытаний и энергетического аудита.
В работе аппарат используется для сервисного обслуживания, поиска неисправностей и контроля качества электроэнергии в промышленных и коммерческих сетях, при этом он поддерживает удобные режимы съёма и анализа данных.
Комплекиация МЭТ-5035М:
- Многофункциональный электрический тестер МЭТ-5035М - 1 шт.
- 3-х проводный кабель переходник-штепсель (C2033X) - 1 шт.
- выносной измерительный пробник (PR400) - 1 шт.
- Измерительный провод - 4 шт.
- Зажим «крокодил» - 4 шт.
- Измерительный наконечник (KITGSC5) - 2 шт.
- Чехол - 1 шт.
- Измерительный провод «банан-банан» - 4 шт.
- Штыря заземления (KITTERRNE) - 4шт.
- Стилус (PT400) - 1
- ПО для управления (TOPVIEW2006) - 1 шт.
- Оптокабель RS-232 – USB (C2006) - 1 шт.
- NiMH аккумуляторы 1,2 В - 6 шт.
- Зарядное устройство - 2 шт.
- Руководство по эксплуатации - 1 шт.
Описание работы измерителя параметров электрических сетей АКИП МЭТ-5035М:

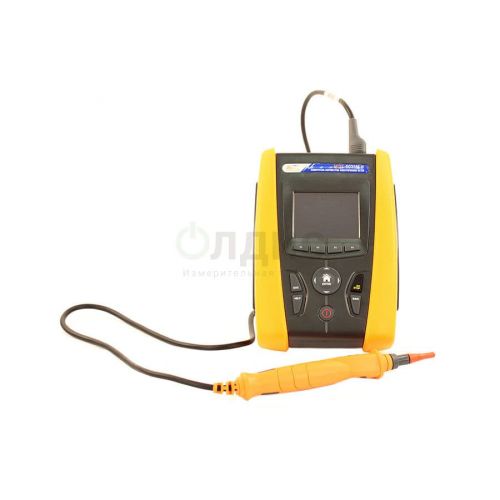

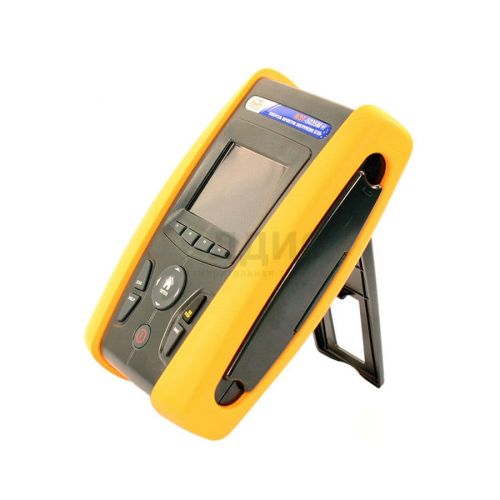

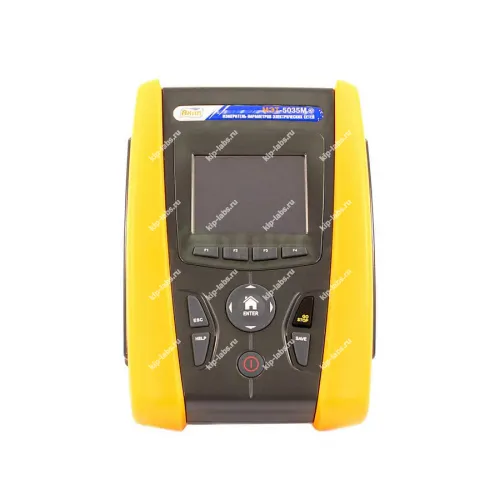

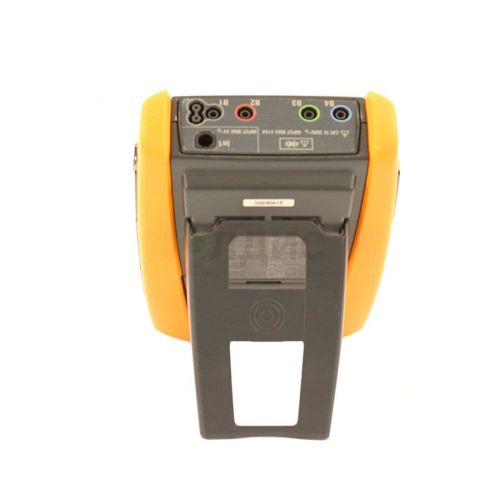

МЭТ-5035M представляет собой портативный многофункциональный цифровой электроизмерительный прибор в пластиковом защитном корпусе. Принцип действия основан на преобразовании входного аналогового сигнала в цифровой формат с помощью АЦП и последующей математической обработке измеренных величин микропроцессором, после чего результаты отображаются на жидкокристаллическом дисплее; нейтрально: встроенная обработка обеспечивает ожидаемую дискретность отображаемых данных.
Отличительные особенности:
Технические характеристики тестера электроустановок АКИП МЭТ-5035М:
| Параметр | Значение | ||||||
|---|---|---|---|---|---|---|---|
| В режиме измерений параметров электробезопасности 1Ф и 3Ф систем энергоснабжения | |||||||
| Измерение целостности защитных проводников | |||||||
| Тестовое напряжение | 4…12 В, постоянное (без нагрузки) | ||||||
| Тестовый ток | > 200 мА, постоянный (сопротивление ≤ 2 Ом, включая сопротивление измерительных проводов), разрешение 1 мА | ||||||
| Тестовый ток | 0,01…19,99 Ом | 20,0…99,9 Ом | |||||
| Разрешение | 0,01 Ом | 0,1 Ом | |||||
| Погрешность измерения | ± (5,0 % + 3 едениц счета) | ||||||
| Измерение сопротивления изоляции | |||||||
| Тестовое напряжение (постоянное) | 50 В | 100 В | 250 В | 500 В | 1000 В | ||
| Диапазон измерений (МОм) | |||||||
| Предел 1 | 0,01-9,99 | 0,01-9,99 | 0,01-9,99 | 0,01-9,99 | 0,01-9,99 | ||
| Предел 2 | 10,0-49,9 | 10,0-99,9 | 10,0-99,9 | 10,0-199,9 | 10,0-199,9 | ||
| Предел 3 | 50,0-99,9 | 100,0-199,9 | 100-499 | 200-499 | 200-999 | ||
| Предел 4 | - | - | - | 500-999 | 1000-1999 | ||
| Разрешение (Ом) | 0,01...0,1 | 0,01...0,1 | 0,01...1,0 | 0,01...1,0 | 0,01...1,0 | ||
| Погрешность измерения | ± (2,0 % + 2 едениц счета) | на пределе 1-2 (50/100/250В) | |||||
| на пределе 1-3 (500/1000 В) | |||||||
| ± (5,0 % + 2 едениц счета) | на пределе 3 (50/100/250В) | ||||||
| на пределе 4 (500/1000 В) | |||||||
| Измерение времени отключения и дифференциального тока отключения (IΔN) УЗО | |||||||
| Тестовый ток (Iтест) | 10/30/100/300/500/650/1000 мА | ||||||
| Типы тестируемых УЗО | АС, А, В, стандартное (G), селективное (S), УЗО для систем заземления сети TT/TN/IT-типа | ||||||
| Режимы тестирования УЗО | (½, 1, 2, 5) х Iтест, дискретное нарастание тока отключения (Ramp) | ||||||
| Время отключения, мс | 1…999 для (½, 1) х Iтест 1…200 (G-типа) и 1…250 ( S-типа) для 2 х Iтест 1…50 (G-типа) и 1…150 ( S-типа) для 5 х Iтест 1…310 (G-типа) в режиме Ramp | ||||||
| Задержка отключения, мс | 1…999 для (½, 1) х Iтест | ||||||
| Разрешение | 1 мс | ||||||
| Погрешность измерения | ± (2 % + 2 ед. счета) | ||||||
| Макс. знач. тока отключения | 650 мА | ||||||
| Диапазон срабатывания УЗО (АС-, А-типа) | (0,3…1,1) х IΔN мА | ||||||
| Разрешение | ≤ (0,1 х IΔN) мА | ||||||
| Погрешность измерения | 0… 5,0% х IΔN | ||||||
| Измерение напряжения прикосновения (Uп) | |||||||
| Предел измерений (Uп lim) | 25, 50 В | ||||||
| Диапазон измерений | 0… 2 х Uп lim В | ||||||
| Разрешение | 0,1 В | ||||||
| Погрешность измерения | 0…(5,0 % + 3 едениц счета) | ||||||
| Измерение полного сопротивления заземления (без отключения УЗО) | |||||||
| глухозаземленная нейтраль | изолированная нейтраль | ||||||
| Диапазон измерений, Ом | 0,01-9,99 10,0-199,9 200-1999 | 1…1999 | |||||
| Разрешение | 0,01 Ом 0,1 Ом 1 Ом | 1 Ом | |||||
| Погрешность измерения | 0…(5,0 % + 0,1 / 1 / 3 Ом) | 0…(5,0 % + 3 едениц счета) | |||||
| Напряжение (тест УЗО, петли, чередование фаз) | |||||||
| Схема измерения | 4-х проводная | ||||||
| Диапазон измерений | 15 В … 460 В | ||||||
| Разрешение | 1 В | ||||||
| Погрешность | ± (3,0 % + 2 едениц счета) | ||||||
| Чередование фаз | индикация | ||||||
| Частота напряжения | |||||||
| Основная гармоника | 50 Гц ± 5 %; 60 Гц ± 5 % (47,0 … 63,6 Гц) | ||||||
| Разрешение | 0,1 Гц | ||||||
| Погрешность | ± (0,1 % + 1 едениц счета) | ||||||
| Измерение сопротивления цепи "фаза-фаза", "фаза нейтраль", "фаза-земля" | |||||||
| Диапазон измерений | 0,01 … 9,99 Ом | 10,0 … 199,9 Ом | |||||
| Разрешение | 0,01 Ом | 0,1 Ом | |||||
| Диапазон измерений (опция) | 0,1…199,9 мОм, разрешение 0,1 мОм | ||||||
| Погрешность | ± (5,0 % +3 едениц счета) | ||||||
| Измерение сопротивления контура заземления (с дополнительными штырями) | |||||||
| Диапазон измерений | 0,01 … 19,99 Ом | 20,0 … 199,9 Ом | 200 … 1999 Ом | 20,00 … 49,99 кОм | |||
| Разрешение | 0,01 ОМ | 0,1 Ом | 1 Ом | ||||
| Погрешность измерения | ± (5,0 % +3 едениц счета) | ||||||
| Схема измерения | 2-х предельная, 3-х предельная | ||||||
| Тестовый ток / напряжение | до 10 мА / до 20 В среднее квадратичное (77,5 Гц) | ||||||
| Измерение проводимости грунта (с дополнительными штырями) | |||||||
| Диапазон измерений | 0,06-19,99 Ом*м | 20,0-199,9 Ом*м | 200-1999 Ом*м | 2,00-99,99 кОм*м | 100,0-999,9 кОм*м | 1,00-3,14 МОм*м | |
| Разрешение | 0,01 Ом*м | 0,1 Ом*м | 1 Ом*м | 0,01 кОм*м | 0,1 кОм*м | 0,01 МОм*м | |
| Погрешность | ± (5,0 % +3 едениц счета) | ||||||
| Схема измерения | 4-х проводная (разнос штырей до 10 м) | ||||||
| Тестовый ток / напряжение | до 10 мА / до 20 В среднее квадратичное (77,5 Гц) | ||||||
| Измерение тока утечки (опция) | |||||||
| Диапазон измерений | 2…999 мА | ||||||
| Разрешение | 1 мА | ||||||
| Погрешность | ± (5,0 % + 2 едениц счета) | ||||||
| Измерение параметров окружающей среды (опция) | |||||||
| Измерение температуры | минус 20˚С…60˚С, разрешение 0,1˚С | ||||||
| Измерение относительной влажности | 0…100%, разрешение 0,1% | ||||||
| Измерение освещенности | 0,001…20 лк, разрешение 0,001…0,02 лк 0,1…2000 лк, разрешение 0,1…2 лк 1 лк…20 клк, разрешение 1…20 лк | ||||||
| Измерение напряжения | 0,1 мВ…1,0 В постоянное, разрешение 0,1 мВ | ||||||
| Погрешность | ± (2,0 % + 2 едениц счета) | ||||||
| Общие данные | |||||||
| Дисплей | цветной сенсорный ЖКИ, экран 320 х 240 мм | ||||||
| Объем памяти | 999 тестов, маркерные измерения | ||||||
| Интерфейс | Оптический USB, Wi – Fi | ||||||
| Условия эксплуатации | 0 °С … 40 °С, отн. влажность < 80 % | ||||||
| Напряжение питания | 1,2 В х 6 (аккумуляторы, тип АА); 1,5 В х 6 (батарея тип АА) | ||||||
| Исполнение | МЭК 61010-1 +А2 (1997), кат. III ~415 В на В1-В2-В3-В4; ~240 В (ф-з) | ||||||
| Габаритные размеры | 225 х 165 х 105 мм | ||||||
| Масса | 1,2 кг | ||||||
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 54163-13 |
| Производитель | АКИП |
| Страна производитель | Китай |
| Гарантия (мес.) | 12 |
