Хит
- Производитель: АКИП
- Код товара: 14531
- Доступность: В наличии
-
80250₽
- С учетом НДС 80250₽
Работаем с юридическими лицами, бюджетными организациями, ИП
- Артикул: АКИП-8403
Краткое описание измерителя параметров электрических сетей АКИП 8403
АКИП 8403 – это компактный измеритель параметров электрических сетей. С его помощью вы можете проверять электроцепи на целостность, измерять TRMS напряжение постоянного и переменного тока, а также сопротивление изоляции.
АКИП 8403 позволяет тестировать устройства защитного отключения и низкоомные электроцепи. При измерениях вы можете отследить время отключения, замерить напряжение прикосновения. С помощью измерителя параметров электрических сетей АКИП 8403 можно проводить звуковой прозвон электроцепей.
При измерениях АКИП 8403 определяет порядок чередования фаз и выводит полученную информацию на кран. Также прибор автоматически определяет правильность подключения. Во время работы аппарат вычисляет минимальное, максимальное, пиковое и среднее значение, а также автоматически удерживает полученные показания на экране.
АКИП 8403 пригодится при установке, проверке и отладке электросетей. Кроме того, его можно применять при тестировании и установке осветительных приборов, ремонте и проверке различных электроустройств.
Управление и настройка АКИП 8403 происходят при помощи пяти кнопок, размещенных в удобном порядке, благодаря этому аппаратом можно управлять одной рукой. АКИП 8403 оснащен монохромным экраном с яркой подсветкой, на который выводятся процессы измерений и основные иконки. Результаты измерений сохраняются в памяти аппарата. Эти данные можно перенести на ПК для подробного анализа.
АКИП 8403 имеет эргономичный корпус, выполненный из ударопрочных материалов. Корпус имеет двойную изоляцию, что соответствует 2-му классу безопасности. АКИП 8403 питается от комплекта из 4-х батареек АА. Для экономии заряда батарей предусмотрена функция автоотключения. АКИП 8403 поставляют вместе с измерительными проводами, зажимами "крокодил", тестовым щупом, пылезащитным чехлом.
Отличительные особенности:
- Измерение сопротивления до 40 кОм с разрешением 10 мОм и звуковая прозвонка;
- Измерение сопротивления изоляции до 1 ГОм;
- Измерение низкоомных цепей (металлосвязь) током >200 мА;
- Измерение MAX, MIN, AVG, PEAK, удержание показаний;
- Индикация фазового напряжения и порядка чередования фаз;
- Большой контрастный ЖК-дисплей;
- Батарейное питание, автовыключение питания.
Технические характеристики измерителя параметров электрических сетей АКИП 8403
| Параметр | Значение |
|---|---|
| Измерение напряжения (DC, AC, TRMS) | |
| Пределы измерений | 1,0…999,9 мВ/ 9,999 В/ 99,99 В/ 605,0 В |
| Разрешение | 0,1 мВ/ 0,001В/ 0,01 В/ 0,1 В |
| Погрешность измерения | ±(0,5%+2 ед.мл.р.) – DC |
| ±(1,0%+2 ед.мл.р.) – 30 … 70 Гц ; ±(2,0%+2 ед.мл.р.) – 70… 400 Гц | |
| Входное сопротивление | 1 МОм |
| Измерение тока (DC, AC, TRMS) | |
| Пределы измерений | 1,0…999,9 А/1200 А (при помощи токовых клещей – опция) |
| Разрешение | 0,1 А/ 1 А |
| Коэф. преобразования | 1мВ/А |
| Погрешность | ±(0,5%+2 ед.мл.р.) – DC; |
| ±(1,0%+2 ед.мл.р.) – 30…70 Гц; ±(2,0%+2 ед.мл.р.) – 70…400 Гц | |
| Время отклика | 500 мс (MAX, MIN, AVG), 1 мс (PEAK) |
| Погрешность | ±(5,0 %+10 ед.мл.р.) |
| Функции регистрации MAX, MIN, AVG, PEAK измерение частоты (напряжение и ток) | |
| Пределы измерений | 30,0…199,9 Гц/ 200…400 Гц |
| Разрешение | 0,1 Гц/1 Гц |
| Погрешность | ±(0,5%+2 ед.мл.р.) |
| Уровень входного сигнала | 1 мВ – 605 В – по напряжению; 1 мВ – 1 В – по току (с т/ клещами) |
| Входное сопротивление | 1 МОм |
| Измерение сопротивления и прозвонка | |
| Пределы измерений | 0,00…39,99 Ом/ 399,9 Ом/ 3999 Ом/ 39,99 кОм |
| Разрешение | 0,01 Ом/0,1 Ом/1 Ом/ 10 Ом |
| Погрешность измерения | ±(1%+5 ед.мл.р.) |
| Прозвон цепи | < 40 Ом (непрерывный звуковой сигнал) |
| Защита от перегрузки | 605 В ср.кв. до 1 минуты |
| Измерение сопротивления цепи/петли током 0,2 А | |
| Пределы измерений | 0,00…19,99 Ом/ 99,9 Ом |
| Разрешение | 0,01 Ом/ 0,1 Ом |
| Погрешность измерения | ±(5%+3 ед.мл.р.) |
| Защита от перегрузки | 605 В ср.кв |
| Фазоуказатель | |
| Методы измерения | 1-проводный (ФАЗА-ЗЕМЛЯ), 2-проводный (ФАЗА-НЕЙТРАЛЬ) |
| Рабочее напряжение | 90-315 В |
| Измерение сопротивления изоляции | |
| Пределы измерений | 0,00…19,99 МОм/ 199,9 МОм/ 999 МОм |
| Разрешение | 0,01 МОм /0,1 МОм/ 1 МОм |
| Погрешность измерения | ±(5%+2 ед.мл.р.) – в диапазоне 0,00 до 199,9 МОм |
| ±(10%+2 ед.мл.р.) - в диапазоне 200 до 999 МОм | |
| Испытательное напряжение | 250В/ 500В |
| Номинальный тестовый ток | 1 мА |
| Защита от перегрузки | 605 В ср.кв |
| Общие данные | |
| Дисплей | ЖК-индикатор монохромный, 73x73 мм |
| АЦП | 16 Бит, TRMS, частота дискретизации 3,2 кГц (64 отсчета за f=50 Гц) |
| Условия эксплуатации | 0 °С … 40 °С; относ. Влажность <70% |
| Напряжение питания | 1,5 В х 4 (тип АА) |
| Ресурс батарей | до 90 часов |
| Исполнение | МЭК 61010-1, МЭК 61557 |
| Защита входа - кат. III ~550 В ; изоляция – класс II, двойная | |
| Габаритные размеры | 240 х 100 х 45 мм |
| Масса | 0,63 кг |

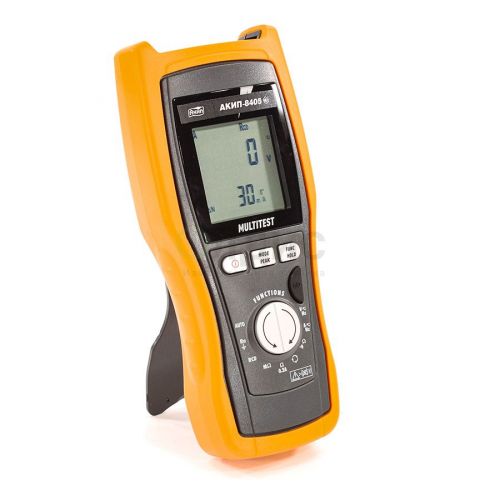

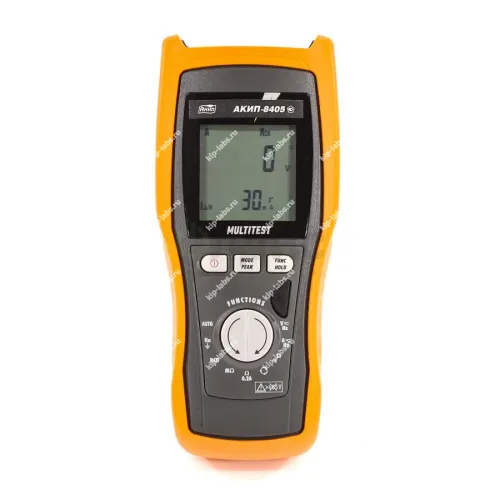

Внешний вид и управление измерителя АКИП-8403:
- Входные гнезда для подключения измерительных проводов.
- ЖК-дисплей.
- Кнопка включения/ выключения питания ON\OFF.
- MODE/ PEAK для выбора режима или отображения пикового значения.
- Многфункциональные кнопки-курсоры (влево/вправо) для выбора режимов в меню прибора
- FUNC/ HOLD для выбора функции или удержания показаний.
- Кнопка GO (запуск процедуры тестирования).

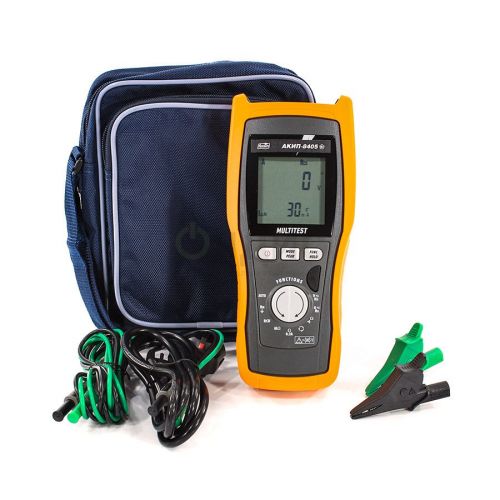

Комплектация АКИП-8403:
| № | Наименование | Количество |
|---|---|---|
| 1. | Измеритель параметров электрических сетей АКИП-8403 | 1 |
| 2. | Измерительный кабель | 2 |
| 3. | Зажим «крокодил» | 2 |
| 4. | Сумка для транспортировки | 1 |
| 5. | Руководство по эксплуатации | 1 |
| 6. | Методика поверки | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 40303-08 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
