Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 14132
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
733 800₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКЭ-824

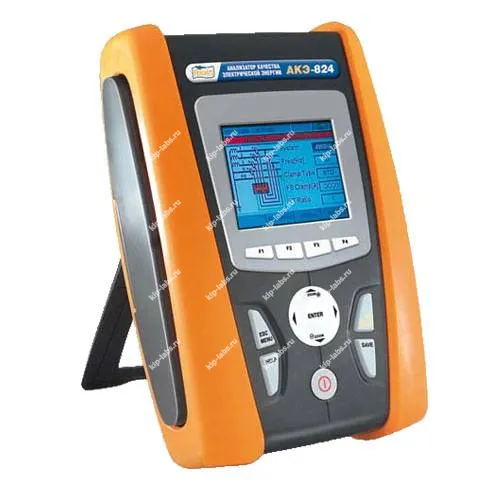

Кратко о модели: Анализатор качества электроэнергии АКИП АКЭ-824
Анализатор качества электроэнергии АКИП АКЭ-824 применяется для оценки параметров электрической сети, при этом прибор выпускается производителем АКИП и отнесён к типу анализаторы электроэнергии.
Устройство выполняет запись ключевых параметров сети для последующей обработки. Это даёт возможность обнаруживать и фиксировать отклонения в работе электросистемы.
В некоторых задачах важна дискретность показаний или присутствие функции самокалибровки, поэтому стоит согласовать эти опции с поставщиком, что позволяет исключить несоответствия при выборе оборудования.
При необходимости уточнения поддерживаемых интерфейсов (например, RS-232C) обращайтесь к поставщику. Это поможет получить точную информацию о совместимости и возможностях подключения.
Ключевые особенности
- Фиксация и архивирование параметров сети для оперативных проверок и последующего анализа.
- Запись событий и аварийных состояний с привязкой по времени и описанием условий возникновения.
- Наличие интерфейсов передачи данных для интеграции с автоматизированными системами учёта.
- Компактный корпус и конструктивное исполнение, допускающее различные варианты монтажа.
- Наглядный интерфейс для отображения актуальных значений и диагностических сведений.
Где применяется
На промышленных предприятиях АКЭ-824 используют для контроля соответствия параметров сети технологическим требованиям, при этом собранные данные применяют при планировании технического обслуживания.
В распределительных сетях и на коммерческих объектах прибор служит для мониторинга качества электроснабжения. Это упрощает документирование событий и последующий анализ причин отказов и колебаний.
Краткое описание анализатора качества электроэнергии АКИП АКЭ-824:
Портативный регистратор-анализатор АКИП АКЭ-824 – анализатор качества электроэнергии, универсальный определитель показателей качества электроэнергии однофазных и трёхфазных электросетей. Устройство предлагает пользователю многофункциональный измерительный комплекс для регистрации параметров сети.
Анализатор электроэнергии создан на основе инновационных технических решений с применением платформы ОС Windows CE и 16-битного АЦП, производящего 256 дискретных отсчетов за принятый период частоты 50 Гц. Информация отображается на цветном ЖК-дисплее, который является еще и сенсорным компонентом управления.
По своему исполнению анализатор качества электроэнергии АКИП АКЭ-824 представляет собой 9-канальный осциллограф с 5 потенциальными и 4 токовыми входами с максимальной частотой дискретизации сигнала 200 КГц. Управление всеми функциями осуществляется посредством нескольких кнопок, сенсорного дисплея и традиционного для КПК стилуса. ПО TopView, идущее в комплекте с прибором, обеспечивает управление измерительными режимами, выбирает параметры регистрации и производит анализ результатов.
С помощью ПО и интерфейса USB возможна трансляция файла с сохраненными данными в компьютер и дальнейший анализ результатов. Благодаря входящим в комплект гибким токовым петлям, продуманной маркировке гнезд и проводов время подготовки АКИП АКЭ-824 к работе займет не более минуты. В комплекте с прибором идет адаптер питания, литиевый аккумулятор на 3,7 В, набор проводов и зажимов, USB-кабель, ПО, транспортировочная сумка-кейс.
Внешний вид передней панели АКЭ-824
- Входы для измерения напряжения и тока.
- Сенсорный TFT-дисплей
- Функциональные кнопки F1-F4
- Кнопки со стрелками и кнопка ENTER
- Кнопка GO/STOP
- Кнопка SAVE
- Кнопка ON/OFF (вкл. пит)
- Кнопка HELP
- Кнопка ESC MENU
Входные гнезда прибора АКЭ-824
- Входы B1-B4 для подключения напряжений фаз L1, L2, L3 и нейтраль N
- Вход ВЕ для подключения заземления
- Входы для подключения токов на L1, L2, L3
- Вход для подключения тока нейтрали N
Разъемы интерфейса прибора АКЭ-824
- Вход для штекера внешнего адаптера А0054
- Выход для компактной флэш-памяти
- Выход для внешнего USB-устройства
- Кнопка для команды RESET
- Выход USB для подключения к ПК (д/у)
Технические характеристики анализатора качества электроэнергии АКИП АКЭ-824:
| Параметр | Значение |
|---|---|
| Напряжение | |
| Диапазон измерений | 0,1…600В (Ф-Н,Ф-З)/ 0,1…1000В (Ф-Ф); |
| Разрешение | 0,1 В |
| Погрешность | ± (0,5 % + 2 ед.сч.) |
| Форма входного сигнала | Произвольной формы (TRMS), Кампл. ≤ 2,0 |
| Регистрация выбросов, отклонений, перенапряжений, провалов напряжения (ф1, ф2, ф3) | |
| Диапазон измерений | 2…600 (Ф-Н)/2 … 1000 (Ф-Ф) |
| Длительность аномалий | ± 10 мс (для f=50 Гц) |
| Разрешение | 0,2 В |
| Погрешность измерения | ± (1 % + 2 ед.сч.) |
| Пределы отклонений | ± 30 % U N (с шагом 1%) |
| Интервал регистрации | 1, 2, 5, 10, 30 с; 1, 2, 5, 10, 15, 30, 60 мин |
| Регистрация выбросов тока | |
| Диапазон измерений/разрешение | Соответствует параметрам используемых токовых клещей |
| Погрешность измерения | ± (1 % + 0,4% от предела измерения) |
| Регистрация импульсов напряжения | |
| Диапазон измерений | ± 6000 В |
| Максимально разрешение | 1 В |
| Погрешность измерения | ± (2 % + 60 В) – для медленных импульсов |
| ± (10 % + 100 В) – для быстрых импульсов | |
| Длительность импульса | От 5 мкс до 160 мкс – быстрые импульсы |
| От 78 мкс до 2,5 мс – медленные импульсы | |
| Сила тока ( In, I1, I2, I3) | |
| Диапазон измерений | 10…1000 А (стандартные клещи 1 А/ мВ) |
| 1…300/3000 А (токовая петля до 300 А или до 3000 А) | |
| Максимальное разрешение | 0,1 А |
| Коэфф. трансформации | 1 В = предел измерения по току |
| Защита от перегрузки по входу | 5 В |
| Погрешность измерения | ± (0,5 % + 0,06% от конца шкалы) |
| Форма входного сигнала | TRMS (скз сигнала произвольной формы), К ампл. ≤ 3 |
| Входной импеданс | 510 кОм |
| Измерение мощностей: активной, реактивной, полной (P, Q, S) | |
| Диапазон измерений | 0,1 Вт – 9,999 МВт (диапазон зависит от типа используемых токовых клещей) |
| Максимальное разрешение | 0,1 Вт |
| Погрешность измерения | ± (1,0% + 6 ед. счета) - при cos φ>0,5 |
| Измерение энергии (активной, реактивной, полной) | |
| Диапазон измерений | 0,1 Вт – 9,999 МВт (диапазон зависит от типа используемых токовых клещей) |
| Разрешение | 0,1 Вт |
| Погрешность измерения | ± (1,0% + 6 ед. счета) - при cos φ>0,5 |
| Коэффициент мощности (cos j) | |
| Диапазон измерений | 0,20…0,50/ 0,50…0,80/ 0,80…1,00 |
| Разрешение (є) | 0,01 |
| Погрешность измерения (є) | ± 1 / ± 0,7 / ± 0,6 |
| Гармоники (напряжение и ток) | |
| Диапазон измерений | От DC (0) до 49-й гармоники |
| Разрешение | 0,1 В/ 0,1 А |
| Погрешность измерения | ± (5% + 5 ед.сч.) |
| Частота | |
| Основная гармоника | 42,5 – 69,0 Гц |
| Разрешение | 0,1 Гц |
| Погрешность | ± (0,2 % + 1 ед.сч.) |
| Фликер | |
| Доза фликера | Кратковременная, длительная |
| Диапазон измерений | 0,0 – 10,0 |
| Разрешение | 0,1 |
| Общие данные | |
| Дисплей | TFT, сенсорный, подсветка, разрешение 320х240, 65536 цветов |
| Операционная система | OC Windows CE, интерфейс USB |
| Память | 16 Мб (доступно 15 Мб + 1 Мб ОС); Расширение с использованием компакт-флэш (опционально) |
| Регистрация данных | Время регистрации определяется исходя из количества заданных параметров и объема памяти. Стандартно: 251 параметр - более 3 месяцев с интервалом усреднения 15 мин. |
| Разрядность АЦП | 16- разрядов, 256 отсчетов за период частоты 50 Гц |
| Условия эксплуатации | 0 °С … +40 °С, отн. влажность < 80 % |
| Напряжение питания | 3,7 В (Li-ION) или 100 – 240 В, 50-60 Гц (с адаптером AC/DC) |
| Исполнение | Кат. IV ~600 В (Ф-Н), ~1000 (Ф-Ф) ; изоляция – класс 2 (двойная), защита от загрязнений – класс 2 |
| Габаритные размеры | 235 х 165 х 75 мм |
| Масса | 1 кг |
Комплектация анализатора АКИП АКЭ-824
| Наименование | Количество |
|---|---|
| Анализатор качества электроэнергии АКЭ-824 | 1 |
| Руководство по эксплуатации | 1 |
| Гибкие токовые петли (до 3000А/1В) (d=174 мм) | 4 |
| Сетевой адаптер питания | 1 |
| ПО управления (CD) + USB-кабель | 1 |
| Транспортная сумка-кейс | 1 |
| Стилус | 1 |
| Провод (2м) + зажим-«крокодил» | 5 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 36526-07 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
