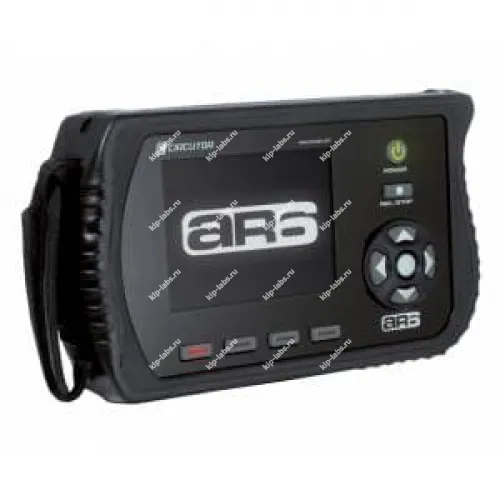

Анализатор AR6, 4AM54-Flex kit

Назначение и принцип: Анализатор AR6, 4AM54-Flex kit

Устройство AR6.4AM54 от Circutor предназначено для измерения электроэнергии в трёхфазных сетях переменного тока, при этом его используют при аудите электросетей для анализа кривых потребления активной и реактивной мощности и для оценки показателей качества электроэнергии, а также при подборе УКРМ.

Анализатор AR6.4AM54 фиксирует кратковременные возмущения - провалы, импульсы, перенапряжения и фликер (низкочастотную модуляцию). В работе он также регистрирует быстрые процессы, например, пуск двигателя; дополнительно см. Анализаторы электроэнергии для сопоставимых приборов.

Прибор оснащён внутренней памятью для сохранения всех измеряемых параметров и вычислений, что позволяет затем выгружать данные на компьютер для последующего анализа; при эксплуатации рекомендуется учитывать дискретность записей для корректной интерпретации результатов.

Функциональные опции

• Маленькие габариты, легкий, переносной анализатор электроэнергии.
• Измерения действительных среднеквадратичных значений (R.M.S).
• Мгновенные, максимальные и минимальные значения каждого отдельного электрического параметра.
• Измерение количества электрической энергии.
• Измерение гармоник.
• Измерение тока нейтрали.
• USB подсоединение к компьютеру.
• Возможность установки порога записи, таким образом, в память будут записываться только те данные, измеренные значения которых находятся вне определенного порога.
• Автоматический сбор данных в память (размер памяти в зависимости от модели) через определенные пользователем промежутки времени.
• Установки: установки прибора выполняются через систему развертывающихся меню, которые обеспечивают удобный для пользователя процесс конфигурации.
• Визуализация данных: с помощью жидкокристаллического 5.7” VGA LCD дисплея. Пользователь может просматривать мгновенные, максимальные и минимальные значения каждого параметра в каждой фазе.
• Внутренняя батарея: дает возможность пользователю работать с анализатором без внешнего дополнительного источника питания. Анализатор оборудован адаптивной системой зарядки аккумуляторной батареи, которая продлевает срок жизни батареи.
• Монтаж: анализатор удобен для работ по анализу любых типов электрических сетей (однофазных, двухфазных, 3-х проводных и 4-х проводных).
• Измерения: при помощи трех входов по напряжению переменного тока и четырех входов по току переменного тока (через клещи .../2 В пер.тока) обеспечивают измерения средних значений основных электрических параметров в соответствии с максимальными и минимальными значениями.
• Сбор данных: анализатор имеет внутреннюю память для сохранения всех измеряемых параметров или вычислений для дальнейшей загрузки в компьютер.
• Программное обеспечение: в комплекте с анализатором изготовитель также поставляет удобную для пользователя программу, которая позволяет загружать данные из внутренней памяти в компьютер для дальнейшего комплексного анализа записанных данных.

Сферы использования

На практике прибор применяют при обследовании электрических систем для выявления аномалий и оценки качества питания, в том числе при аудите потребления и подборе устройств компенсации реактивной мощности. В работе анализатор используют для контроля гармоник, измерения тока нейтрали и регистрации кратковременных событий, что позволяет фиксировать пусковые процессы и другие быстрые переходные явления.

При эксплуатации он подходит для исследований однофазных, двухфазных, трёхпроводных и четырёхпроводных сетей; при калибровке полезно учитывать параметры дискретности и периодичности измерений для корректного построения графиков и отчётов.

В комплект поставки AR6, 4AM54-Flex kit входит:

• Анализатор AR6.4AM54-Flex kit
• Процессорный блок AR6
• Токоизмерительные гибкие кольца трёхдиапазонные 4АМ54-FLEX Kit
• Программное обеспечение «Power Vision Plus»
• Интерфейсный USB кабель
• Сумка для переноски
• Cетевой адаптер
• Провод с зажимами типа «крокодил»
• Карта памяти SD формата 2 Гб для записи измеряемых параметров
• Чехол для процессорного блока AR6
• Инструкция по эксплуатации

Технические характеристики анализатора электроэнергии AR6, 4AM54:
