CA6609 - Индикатор фазовой ротации

Назначение и принцип: CA6609 - Индикатор фазовой ротации

Устройство предназначено для определения фазовой последовательности в трехфазных цепях переменного тока, при этом применяется для оперативной проверки правильности подключения распределительных групп и электродвигателей; изготовителем прибора является Chauvin Arnoux.

Индикация направления фаз реализована как световыми, так и звуковыми сигналами. На практике это ускоряет визуальную и акустическую проверку подключений, при этом применение в комплекте с другими приборами класса анализаторы электроэнергии упрощает комплексную диагностику сетей.

Прибор позволяет устанавливать наличие или отсутствие фазы при условии, что напряжение между фазой и нейтралью превышает 100 В. Автоматическое уведомление о разрядке батареи выдается отдельно, поэтому использование при разряженном источнике питания может привести к неверным результатам.

CA6609 обеспечивает индикацию направления вращения двигателя контактными и бесконтактными методами, что позволяет также фиксировать активацию соленоида без выполнения дополнительного подключения; в работе это сокращает время на проверку механизмов и исполнительных элементов.

При эксплуатации рекомендуется учитывать дискретность показаний. При калибровке и обслуживании следует соблюдать требования к питанию и методике проверки.

Функциональные опции

• Определение фазовой последовательности трехфазных цепей переменного тока
• Индикация фазовой ротации с использованием световой и звуковой сигнализации
• Проверка присутствия фазы при напряжении фаза-нейтраль > 100 В
• Индикация вращения двигателя контактными и бесконтактными способами
• Выявление активации соленоида без подключения
• Автоматическая индикация разряда батареи
• Предостережение: работа с разряженной батареей может давать ошибочные показания

Сферы использования

Устройство применяют при вводе в эксплуатацию, техническом обслуживании и аварийно-ремонтных работах для быстрой проверки правильности фазировки и направления вращения электродвигателей, что позволяет минимизировать простой оборудования.

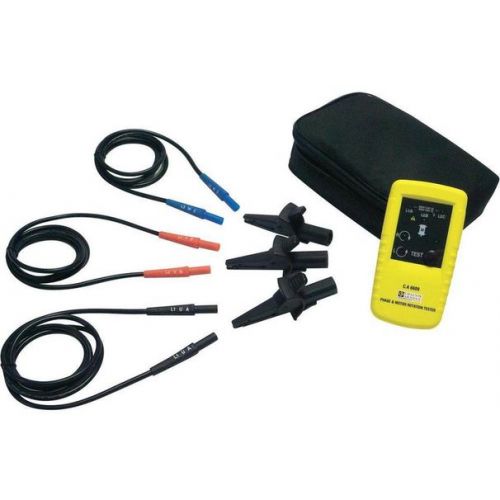

Комплектация измерителя фазовой ротации и направления вращения двигателя Chauvin Arnoux 6609:

• Прибор CA6609
• Комплект измерительных проводов (красный, черный, синий)
• БЗажимы "крокодил"атарея
• Транспортная сумка
• Руководство по эксплуатации

Технические характеристики измерителя фазовой ротации и направления вращения двигателя Chauvin Arnoux 6609:
