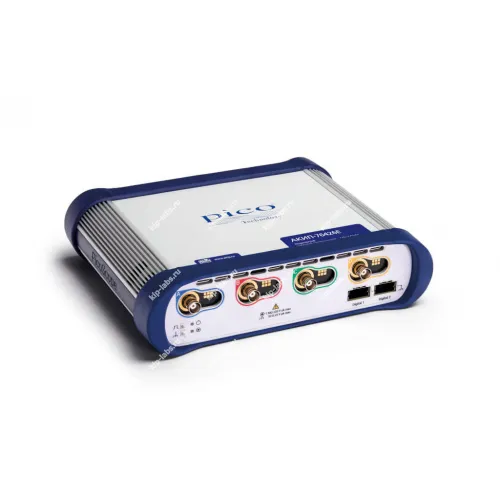

USB осциллограф АКИП-76425E

Описание модели: USB осциллограф АКИП-76425E

USB осциллограф АКИП-76425E - переносной инструмент для исследования временных форм и анализа сигналов; производит его АКИП, при этом устройство рассчитано на эксплуатацию в лабораторных условиях и ремонтных мастерских.

Модель входит в класс осциллографы, что позволяет её применять для диагностики электронных схем, на учебных стендах и при сервисном обслуживании.

Оценивают параметры дискретизации и возможности самокалибровки. При необходимости также проверяют совместимость с интерфейсами передачи данных и удобство программного управления, включая вариант интеграции через последовательные интерфейсы (например RS-232C).

Преимущества

• Компактная переносная конструкция, упрощающая транспортировку и монтаж
• USB-интерфейс для передачи данных и удалённого управления
• Наглядное представление форм сигналов с удобной визуализацией
• Поддержка основных рабочих режимов осциллографа, применимых при диагностике
• Различные режимы синхронизации и триггерного анализа
• Совместимость с прикладным ПО для обработки данных и формирования отчётности по измерениям

Область применения

• Проверка и наладка электронных плат и модулей
• Измерения в лабораторной и учебной практике
• Сервисное обслуживание и ремонт радиотехнической аппаратуры
• Контроль поведения сигналов при прототипировании и разработке

Описание цифрового запоминающего осциллографа АКИП-76425E:

• Функциональность «6 в 1»: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных, опциональный логический анализатор до 16 каналов (для цифровых каналов требуется опция MSO -TA369)
• Максимальная частота дискретизации: 5 ГГц
• Максимальный объем памяти: от 2 ГБ до 4 ГБ (в зависимости от модели и режима АЦП)
• Скорость обновления экрана до 300000 осциллограмм в секунду
• Доступен захват формы сигнала на интервале 200 мс с максимальной дискретизацией
• Сегментированная память: 10.000 осциллограмм во внутр. буфер (2.000.000 для пакета PicoSDK), цифровая растяжка/ Zoom
• Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK макс. объем до 312 МГц
• Функциональный генератор: до 50 МГц/ 5 В п-п
• Генератор сигналов СПФ/ AWG: до 100 МГц, ЦАП 14 бит, дискретизация 200 МГц, память 40К
• Анализатор спектра: БПФ при длине памяти до 1 Мб в полной полосе пропускания
• Декодирование сигналов (более 20 протоколов): в т.ч. ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.
• Математика: 35 функций (4 оператора)
• Допусковый контроль: тест по маске (рисование, табличные данные, профиль вх. сигнала, импорт данных)
• Программное обеспечение PicoScope, PicoLog® и PicoSDK® в комплекте
• Питание от сетевого адаптера ~230В (12В/ 7А)
• Интерфейс USB 3.0
• Гарантия 5 лет
