Осциллограф цифровой четырехканальный MSO5104

Назначение и принцип: Осциллограф цифровой четырехканальный MSO5104

Линейка MSO5000 от RIGOL проектировалась с возможностью расширения функционала: приборы, которые изначально идут с двумя входами, можно модернизировать до четырёх каналов, а в базовых вариантах допускается повышение полосы пропускания до 350 МГц; при этом такие осциллографы применяют для анализа источников питания, и при калибровке удобна дискретная настройка.

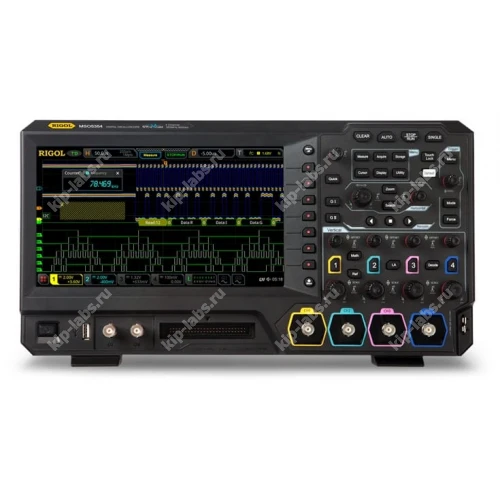

MSO5104 - это 4‑канальный цифровой осциллограф с полосой пропускания 100 МГц. Устройство оборудовано крупным цветным сенсорным дисплеем и позиционируется в бюджетном сегменте, при этом для перехода к похожим моделям можно воспользоваться разделом осциллографы.

Функциональные опции

На практике MSO5104 поддерживает расширение числа каналов и опциональное наращивание объёма памяти, что позволяет адаптировать прибор под разные измерительные задачи; при этом доступны декодирование последовательных шин, встроенный генератор и набор интерфейсов для удалённого управления. При эксплуатации интерфейс RS-232 может использоваться для интеграции с существующим оборудованием, что служит нейтральной рамкой для совместимости со старыми системами.

Сферы использования

В работе приборы серии применяют для отладки аналоговых и цифровых схем, тестирования интерфейсов и анализа источников питания. На практике MSO5104 также используют для контроля транзиентов. Устройство применяется для измерений сигналов в лабораторных и производственных процедурах.

Основные характеристики цифрового осциллографа RIGOL MSO5104:

• 4 аналоговых + 16 цифровых (опция) каналов;
• Полоса пропускания - 100 МГц;
• Время нарастания - от 3,5 нс;
• Технология UltraVision 2;
• Максимальная частота дискретизации - 8 Гвыб/с (4 Гвыб/сек - два канала, 2 Гвыб/с каждый канал);
• Максимальная память - 100 М точек (200 М -опция);
• АЦП 8 бит;
• Скорость захвата 500000 осц;/сек;
• Анализ осциллограмм (до 450000 кадров);
• Расширенная синхронизация (12 типов штатно), протоколы последовательных шин (опция) I2C, RS-232, UART, SPI, CAN, FlexRay, LIN, I2S, и MIL-STD-1553;
• Зональный запуск;
• Декодирование протоколов (опция);
• 41 тип автоизмерений;
• Математические функции;
• Статистика;
• БПФ;
• Цифровой вольтметр;
• Частотомер;
• Встроенный генератор (опция);

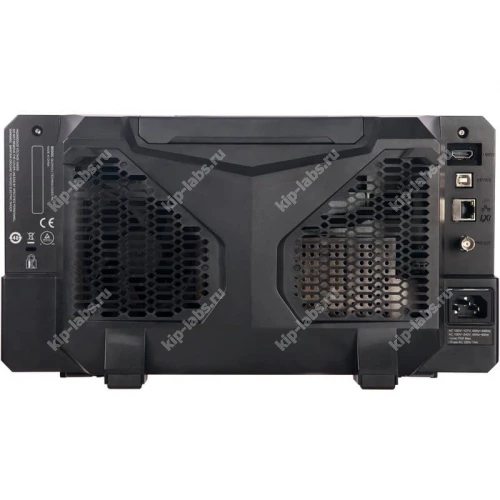

• Интерфейс: USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция);
• Дисплей: 9", цветной, сенсорный, 1024 х 600 пикс;
• Вес: 3,5 кг;
• Размеры: 367 x 200 x 130 мм;
