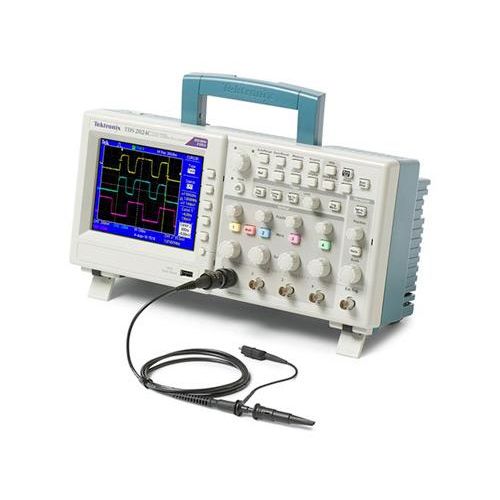

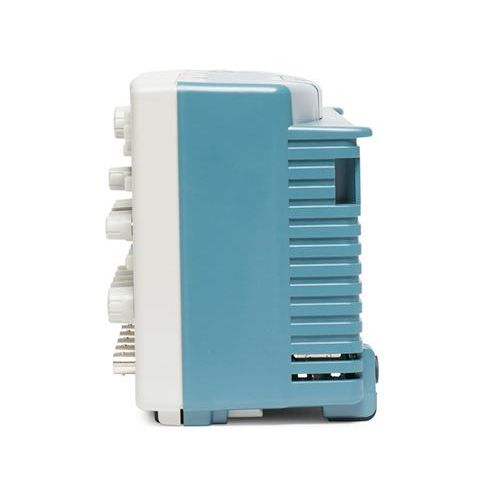

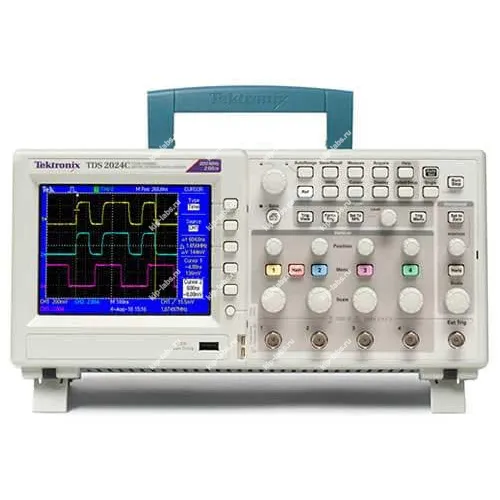

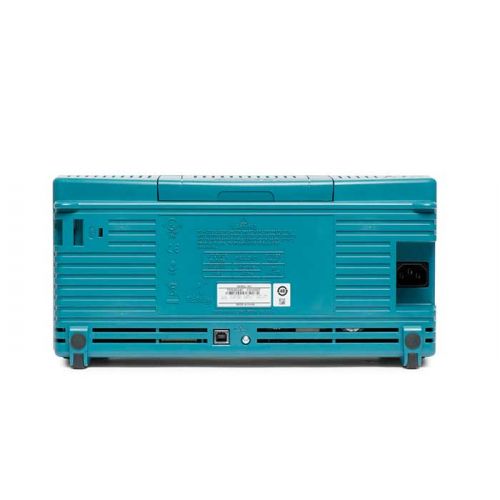

TDS2022C Цифровой осциллограф

Назначение и принцип: TDS2022C Цифровой осциллограф

Модель TDS2022C от Tektronix используется для регистрации и наглядного представления временных форм электрических сигналов в лабораторных и промышленных условиях; при этом прибор выполняет базовые измерения амплитудно‑временных характеристик и отображает полученные данные на экране.

Аппаратура реализует цифровую дискретизацию входных каналов с применением стандартных триггерных режимов и временной развёртки, что облегчает инженерам, работающим с осциллографы, анализ переходных процессов и синхронизацию наблюдений.

Дискретная выборка в сочетании с типовыми интерфейсами упрощает выгрузку данных в автоматизированные стенды, тем самым обеспечивая простую интеграцию прибора в существующие измерительные комплексы. При калибровке применяют стандартные процедуры.

Функциональные опции

Практически прибор содержит набор типовых инструментов для диагностики сигналов. Это сокращает время на рутинные измерения и ускоряет проверку форм.

• Два независимых входных канала
• Цифровая обработка сигналов
• Несколько режимов триггера
• Автоматические расчёты параметров сигнала
• Возможность сохранения и экспорта данных

Сферы использования

При эксплуатации TDS2022C его применяют для отладки электронной аппаратуры, тестирования блоков питания и контроля цифровых интерфейсов, что позволяет в работе оперативно локализовать неисправности и оценить поведение схем в реальном времени.

Описание осциллографа TDS2022C

Цифровой запоминающий осциллограф семейства TDS2000C сочетает доступную производительность с компактными габаритами. Набор штатных функций - USB‑подключение, 16 автоматических измерений, тестирование пределов, регистрация данных и контекстно‑зависимая справка - ускоряет выполнение типовых задач и повышает оперативность работы.

При полосе пропускания до 200 МГц и максимальной частоте дискретизации 2 Гс/с прибор предлагает выгодное сочетание широкой полосы и высокой скорости дискретизации для своей ценовой категории. Запатентованная технология сэмплирования Tektronix реализует оцифровку в реальном времени с минимальной 10‑кратной передискретизацией на всех каналах, что повышает точность захвата сигналов. Производительность выборки сохраняется при одновременной работе нескольких каналов.

Уместность дискретной выборки и опций самокалибровки определяется задачами измерения; такие свойства облегчают поддержку требуемой точности. Интерфейсы для обмена данными полезны при интеграции прибора в автоматизированные системы.

Ключевые отличия TDS2022C

• 16 автоматических измерений и возможность FFT‑анализа для упрощённой оценки формы волны
• Встроенная функция тестирования пределов формы сигнала
• Автоматическая расширенная регистрация данных
• Режим автонстройки и автоматической подстройки сигнала
• Контекстно‑зависимая справка, встроенная в интерфейс
• Мастер проверки пробника
• Пользовательский интерфейс на 11 языках

Комплектация осциллографа TDS2022C

• Цифровой осциллограф TDS2022C
• Пробники:
  1. 200 МГц TPP0201; для моделей 100/200 МГц - 1 на каждый канал
  2. 100 МГц TPP0101; для моделей 50/70 МГц - 1 на каждый канал
• Кабель питания
• Сертификат калибровки
• ПО OpenChoice

Теxнические xарактеристики осциллографа TDS2022C
