Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Актаком
- Код товара: 12466
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADS-6352
Назначение и принцип: Осциллограф цифровой ADS-6352
Устройство предназначено для записи и анализа временных форм электрических сигналов в электронных схемах и узлах; при этом модель, выпущенная Актаком, преобразует входные сигналы в цифровой формат и визуализирует их для последующих измерительных процедур, что даёт возможность подробно исследовать переходные процессы.
В процессе наладки осциллограф используют для отладки и документирования сигналов при разработке электронных устройств. Его интегрируют в автоматизированные тестовые комплексы и применяют совместно с оборудованием из раздела осциллографы; при эксплуатации допускается сверка показаний с внешним эталоном и подключение через интерфейсы вроде RS-232C.
Функциональные опции
В ADS-6352 реализован стандартный набор инструментов для анализа формы сигнала, что включает в себя захват волн и усреднение, выполнение базовых замеров амплитуды и частоты, а также синхронизацию по триггеру, тем самым обеспечивая необходимый функционал для типовых исследований.
Сферы использования
На практике прибор применяют при лабораторной наладке электронных модулей и в процессе сервисного обслуживания компонентов. При эксплуатации он также подходит для контроля сигналов в учебных практикумах и на ремонтных рабочих местах; при калибровке рекомендуется сверять показания с эталоном.
Комплект поставки осциллографа:
- осциллограф
- осциллографические щупы – 2 шт.
- сетевой кабель
- USB кабель для подключения к ПК
- руководство по эксплуатации (краткая инструкция)
Дополнительная комплектация:
- миниклипса пружинная АСА-2554
- SDS bag Сумка для переноски
- пробники осциллографические пассивные: HP-9100, HP-9101R, HP-9150, HP-9151R, HP-9250, HP-9251R, HP-9258, HP-9258R, HP-6350, HP-6351R, P6501R
- пробники осциллографические дифференциальные: DP-20K, DP-25, DP-30HS, DP-40LV, DP-50, DP-100, DP-16K, DP-22Kpro
- пробники осциллографические токовые: PA-622, PA-655, PA-677, PA-699
- пробники осциллографические высоковольтные: АСА-6039, HVP-15HF, HVP-28HF, HVP-08

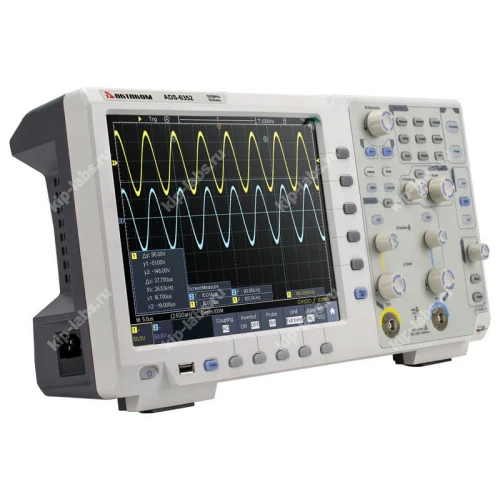

Обзор осциллографа цифрового ADS-6352:
Цифровой осциллограф АКТАКОМ ADS-6352 сочетает в одном корпусе набор измерительных функций и развитую функциональность; в стандартной конфигурации устройство включает двухканальный цифровой осциллограф, анализатор протоколов (I²C, SPI, RS-232, CAN), 4½-разрядный цифровой мультиметр с регистрацией данных, генератор сигналов 50 МГц, спектральный анализатор на основе БПФ, измеритель АЧХ (диаграммы Боде) и 6-разрядный частотомер.
Прибор имеет максимальную частоту дискретизации 5 Гвыб/с, обеспечивает высокую скорость захвата осциллограмм до 600000 осц/с и предлагает глубину записи 400 млн. точек; дисплей - 10,4" сенсорный (тачскрин). Расширенная система синхронизации поддерживает запуск по сигналам последовательных шин I²C, SPI, RS-232, CAN, что упрощает анализ коммуникационных линий.
Устройство рассчитано на использование в научно-исследовательских лабораториях, на производственных площадках и в образовательной среде.
Технические характеристики ADS-6352:
| Характеристика | Значение | |
|---|---|---|
| Полоса пропускания | 500 МГц | |
| Количество каналов | 2 | |
| Скорость захвата осциллограмм | 600 000 осц/сек | |
| Регистрация | Режим | Обычный, пиковый детектор, усреднение |
| Макс. дискретизация (реальное время) | 5 Гвыб/сек (2,5 Гвыб/сек на канал) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±2% в параллель 15 пФ±5 пФ 50 Ом |
|
| Учет ослабления пробников | 0.001X - 1000X |
|
| Максимальное входное напряжение | 1 MОм: ≤300 Вскз, 400 Вп-п (DC+AC) 50 Ом: 5 Вскз |
|
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
|
| Задержка между каналами (типичное) | 150 пс | |
| Параметры горизонтальной системы | Интерполяция | sin (x)/x |
| Глубина записи | 400 М точек | |
| Коэффициент развертки | 500 пс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
| Погрешность времени выборки и времени задержки | ±2,5 ppm | |
| Параметры вертикальной системы | АЦП | 8 бит |
| Вертикальное отклонение |
1 MОм: 1 мВ/дел ~ 10 В/дел 50 Ом: 1 мВ/дел ~ 1 В/дел |
|
| Полоса пропускания для аналогового периодического сигнала | 500 МГц | |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | |
| Время нарастания | ≤0,7 нс (типичное) | |
| Погрешность коэф. усиления |
±3% ≤1 мВ ±2% ≥2 мВ |
|
| Измерения | Курсорные | ΔV и ΔT между курсорами, авто |
| Автоматические | Period, Frequency, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Screen Duty, Delay A→B ↑, Delay A→B↓, CycleRMS, Cursor RMS, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area |
|
| Математические операции | +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательские; Цифровые фильтры: ФВЧ, ФНЧ, полосовой, режективный |
|
| Сохранение во внутреннюю память | 100 осциллограмм | |
| Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса |
|
| Частотомер | Диапазон | 2 Гц - полный диапазон |
| Разрядность | 6 цифр |
|
| Тип запуска |
Фронт, однократный запуск |
|
| Декодирование сигналов последовательных шин |
I²C, SPI, RS-232/UART, CAN | |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
