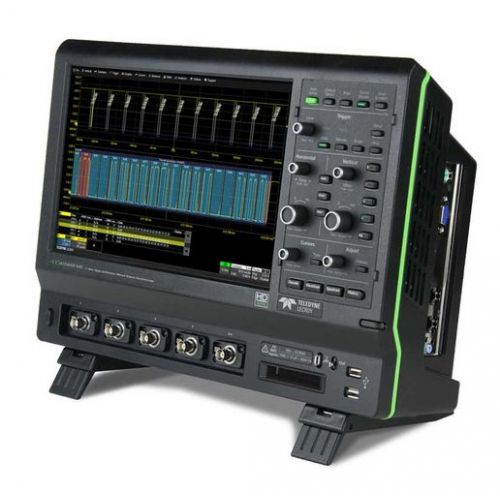

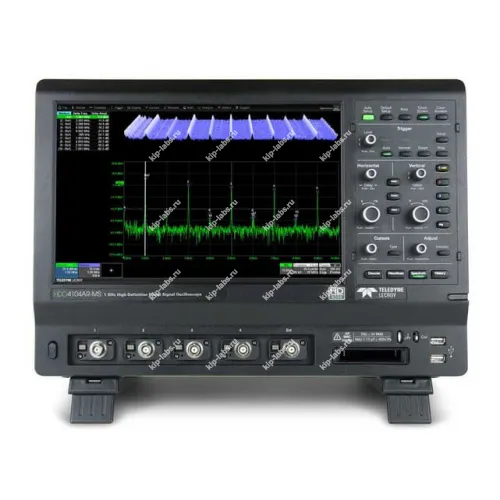

Осциллограф цифровой запоминающий HDO4054AR-MS

Назначение и принцип: Осциллограф цифровой запоминающий HDO4054AR-MS

Осциллограф цифровой запоминающий HDO4054AR-MS применяется для исследования временных профилей электрических сигналов в лабораторных и промышленных установках, при этом прибор фиксирует и архивирует входящие сигналы для последующего анализа и документирования. Производитель Teledyne LeCroy позиционирует эту модель для задач, где требуется детализированная визуализация и точное воспроизведение сложных форм напряжения и тока.

Устройство эксплуатируют как в составе стендовых конфигураций, так и автономно. Оно собирает показания и передаёт их оператору через графический интерфейс и внешние интерфейсы связи; при этом прибор легко интегрируется с другими диагностическими инструментами, включая осциллографы, для комплексной верификации систем.

На практике прибор используют для поэтапного изучения переходных процессов, для синхронизации и сравнительного анализа каналов, что позволяет выявлять и документировать кратковременные аномалии. При калибровке задействуется функция самоконтроля параметров, а при необходимости применяют стандартные интерфейсы передачи данных, например RS-232C; при эксплуатации важно соблюдать требования по заземлению и экранированию, что уменьшает помехи и повышает повторяемость результатов измерений. Нейтрально отметим, что наличие опций самоконтроля и стандартных интерфейсов делает прибор удобным в типичных рабочих сценариях.

Функциональные опции

• Запись форм сигналов по нескольким каналам с возможностью сохранения и последующего воспроизведения.
• Набор триггерных режимов и фильтров для выделения событий в реальном времени.
• Инструменты измерения временных и амплитудных параметров с автоматическим вычислением результатов.
• Встроенные средства просмотра и спектрального анализа на основе FFT.
• Возможности сохранения и экспорта данных в стандартизированные форматы.

Сферы использования

• Отладка и разработка электроники на испытательных столах.
• Производственный контроль и приёмочные испытания плат и модулей.
• Научно-исследовательские работы, связанные с анализом быстрых переходных процессов.
• Учебные лаборатории для демонстрации динамики сигналов и приёмов измерения.

Краткое описание цифрового запоминающего осциллографа HDO4054AR-MS

• 4 аналоговых канала
• Логический анализатор 16 цифровых каналов
• Полосы пропускания: 200 МГц, 350 МГц, 500 МГц, 1 ГГц
• Разрядность АЦП: 12 бит
• Частота дискретизации: до 10 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
• Объем памяти: 12,5 МБ на канал, опция 25 МБ на канал (аналоговые каналы); 25 МБ на 16 каналов, опция 50 МБ на 16 каналов (цифровые каналы)
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Авто- и курсорные измерения, функции математического анализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Одновременная синхронизация аналоговыми и цифровыми сигналами
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Поддержка программных опций по анализу мощности, анализу телекоммуникационных масок и глазковых диаграмм, анализатор спектра
• Пользовательский интерфейс MAUI + One Touch
• Приложения LabNotebook – для создания отчетов и документирования результатов работы
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (31 см)
