- Производитель: МНИПИ
- Код товара: 12914
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
129 360₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: С1-167/1

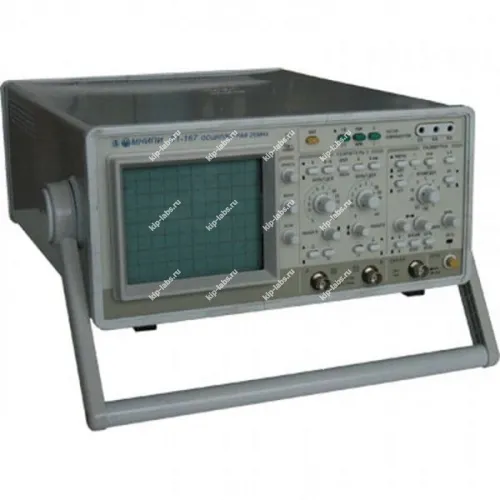

Назначение и принцип: С1-167/1 - Осциллограф универсальный
Прибор С1-167/1 представляет собой аналоговый осциллограф, оснащённый блоком аналого-цифрового преобразования (АЦП), разработанный МНИПИ, при этом он предназначен для визуализации и анализа как периодических, так и одноразовых электрических сигналов в цифровом режиме.
В цифровом режиме измерения параметров выполняют с помощью курсоров в полосе частот 0 - 10 МГц. Индикация состояний работы и полученных значений выводится на экран электронно-лучевой трубки (ЭЛТ).
Функциональные опции
Устройство комбинирует аналоговую архитектуру с цифровой обработкой сигналов, что позволяет фиксировать одиночные импульсы и регистрировать длительные дрейфы в режиме самописца. При этом доступен режим X‑Y с калиброванным коэффициентом отклонения, а также двухканальная работа для параллельного сравнения сигналов.
Имеется модуляция яркости луча через Z-вход и формирование положительного импульса на Z-выходе прямого входа, что облегчает синхронизацию и маркировку событий; нейтральная рамка: дискретность выборки и возможности самопроверки параметров применимы для общих оценок корректности измерений.
Сферы использования
С1-167/1 применяют при выполнении измерений электрических сигналов в лабораторных условиях и на производстве. В работе прибор используют для контроля параметров импульсных и периодических процессов, исследования фазовых соотношений в режиме X‑Y и для захвата одноразовых событий.
Отличительные особенности осциллографа С1-167/1
- Полоса пропускания 0 - 25 МГц
- Два канала
- Режим X-Y выхода с калиброванным коэффициентом отклонения
- Модуляция яркости луча (Z-вход)
- Выход (Z-выход) положительного импульса прямого входа
- Блок цифрового преобразования сигналов (БЦПС)
- Индикация режимов работы экране ЭЛТ
- Режим самописца (регистрация дрейфов)
- Регистрация однократных сигналов
Теxнические характеристики осциллографа С1-167/1
| Параметр | Значения |
|---|---|
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания: | 0 - 25 мГц |
| Коэффициенты отклонения | 2 мВ/дел - 10 В/дел (шаг 1-2-5) |
| Погрешность установки | ±3 % (±4 % с делителем 1:10) |
| Время нарастания ПХ | 14 нс |
| Входной импеданс | 1 МОм/25 пФ (10 МОм/23 пФ с делителем 1:10) |
| Входное напряжение: с открытым входом с закрытым входом с делителем 1:10 | 110 110 250 |
| Режимы по вертикали: Вход открытый, закрытый, канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, суммирование каналов А+Б | |
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 100 нсек/дел - 0,1 сек/дел (шаг 1-2-5) |
| Погрешность установки | ±4%, с растяжкой ±5% |
| Растяжка развёртки | x 10 |
| Режимы развёртки | автоколебательный, ждущий |
| Синхронизация | |
| Источники | канал А, канал Б, сеть, внешний |
| Внешняя синхронизация | 25 МГц; 0,2 - 10 В (1 Мом/25 пФ) |
| Режим X-Y: Наличие режима X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения 2 мВ/дел - 10 В/дел (± 10%) | |
| Общие характеристики | |
| Встроенный калибратор | "меандр" (1000±10) Гц, (0,6±0,006) В |
| Размер экрана | 80x100 мм |
| Питание | 230 В ±10%, 50 Гц |
| Потребляемая мощность | 90 В · А |
| Габаритные размеры (HxWxD) | 140x300x385 мм |
| Масса | 8 кг |
| Условия эксплуатации: Рабочая температура Влажность | 5°С - 40°С 80% при 25 °С |
| Блок цифрового преобразования сигналов | |
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания | 0 - 10 МГц |
| Коэффициенты отклонения | 2 мВ/дел - 10 В/дел (шаг 1-2-5) |
| Погрешность установки коэффициента отклонения | ± 3 % |
| Режимы работы | Канал А, канал Б, сумма каналов А ± Б |
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 50 нс/дел - 20 с/дел (шаг 1-2-5) |
| Погрешность установки коэффициента отклонения | ± 3 % |
| Объём памяти | 64 Кб в каждом канале |
| Режим запуска развертки | Автоколебательный, ждущий, однократный сигнал, остановка/пуск регистрации сигала |
| Предзапуск | 100 % экрана |
| Погрешность измерения U (сигнал 4 деления) | ±3 % |
| Погрешность измерения T (интервал 4 деления) | ±2 % |
| Смещение сигнала в цифровом режиме для совмещения с линиями шкалы ЭЛТ: по вертикали по горизонтали | на ±1/2 экрана на ± 1/4 экрана |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 37753-08 |
| Производитель | МНИПИ |
| Страна производитель | Беларусь |
| Гарантия (мес.) | 25 |
