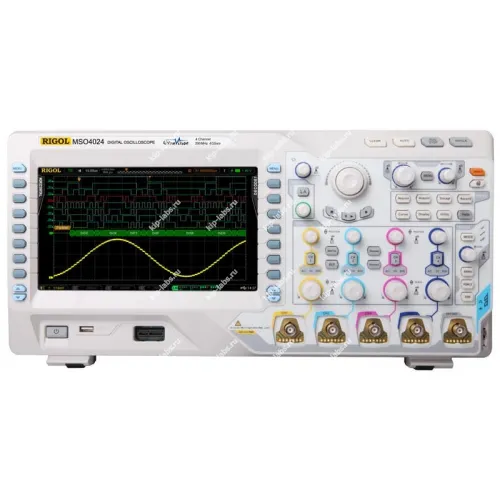

Осциллограф цифровой RIGOL MSO4024

Назначение и принцип: Осциллограф цифровой RIGOL MSO4024

Осциллограф цифровой RIGOL MSO4024 представляет собой прибор смешанных сигналов с четырьмя аналоговыми входами, спроектированный для одновременного анализа аналоговых и логических уровней; в комплекте поставки присутствует встроенный 16-канальный логический анализатор и комплектный логический пробник, что выделяет эту модель по сравнению с серией DS4000, при этом изготовитель - RIGOL. С родственными решениями можно ознакомиться в разделе осциллографы.

Модель занесена в Госреестр СИ РФ под № 54988-13, и срок официальной сертификации продлён до 17.06.2023. Максимальная полоса пропускания составляет 200 МГц, при этом аппарат располагает 4 аналоговыми и 16 цифровыми каналами.

Стандартная глубина памяти достигает 140 миллионов точек, а минимальная чувствительность по вертикали равна 1 мВ/Дел.; это даёт возможность фиксировать мелкие детали формы сигнала при анализе. При калибровке и обслуживании целесообразно опираться на встроенные средства самодиагностики и стандартные интерфейсы, при этом это упрощает выполнение регламентных работ; уместна дискретность записи и самоконтроль параметров.

Функциональные опции

При выполнении измерений прибор предоставляет развитые инструменты автоматических измерений и статистической обработки, что позволяет быстро получать сводные оценки параметров по серии замеров. Поддерживаются режимы записи в реальном времени с последующим воспроизведением и анализом, а также расширенные схемы запуска и опциональное декодирование последовательных шин как по аналоговым, так и по цифровым каналам.

В работе доступен комплект встроенных интерфейсов для подключения к внешним системам, при этом алгоритмы обработки сигнала повышают информативность отображения. Дисплей обеспечивает визуализацию формы с 256 уровнями градации для детального анализа.

Сферы использования

На практике устройство используют при отладке электронных плат, контроле функционирования встраиваемых систем и анализе протоколов обмена; в работе оно удобно при исследовании переходных процессов и при наладке цифровой логики. При эксплуатации осциллограф востребован в учебных лабораториях, сервисных центрах и на производственных стендах, где требуется сочетание аналогового и логического анализа.

Технические параметры

• полоса пропускания 200 МГц;
• частота дискретизация: аналоговых каналов 4 ГВыб/сек, цифровых каналов 1 ГВыб/сек; стандартная глубина памяти: аналоговых каналов до 140 миллионов точек, цифровых – до 28 миллионов точек;
• 4 аналоговых входных канала;
• 16 цифровых каналов (логических) для каждой модели;
• скорость захвата осциллограмм: до 110 000 осциллограмм/сек по аналоговым каналам и до 85 000 осциллограмм/сек по цифровым;
• запись осциллограмм в режиме реального времени, последующее воспроизведение и анализ осциллограмм (стандартно до 200 000 фреймов);
• низкий уровень собственных шумов
• минимальное разрешение по вертикали 1 мВ/Дел.;
• инновационная технология обработки выходного сигнала “UltraVision”;
• расширенная система запуска;
• поддержка режима запуска по последовательным шинам (стандартно) и декодирования последовательных шин (опционально) как по аналоговым, так и цифровым каналам;
• большой набор встроенных интерфейсов: USB Host& Device, LAN(LXI-C), VGA, AUX,USB-GPIB(опционально); ЖК дисплей 9 дюймов (800х480), 256 уровневая градация отображения сигнала на дисплее.
