Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: GW Instek
- Код товара: 13057
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
58 520₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: GDS-71202B

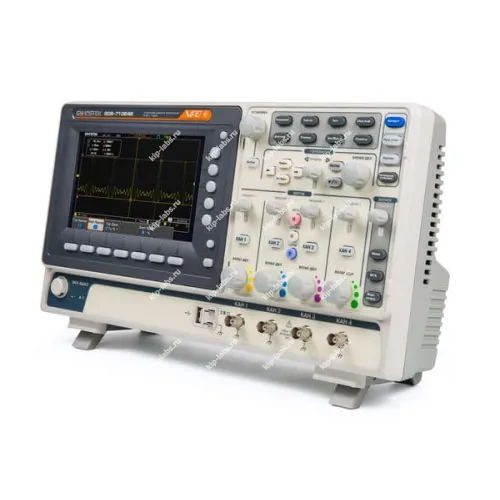

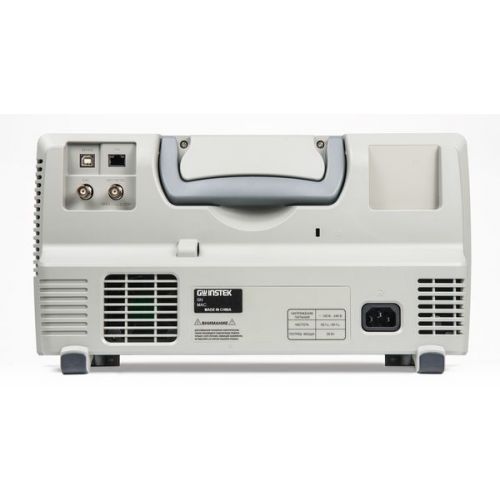

Описание модели: GDS-71202B - Осциллографы цифровые запоминающие
Модель GDS-71202B - цифровой запоминающийся осциллограф от GW Instek. Устройство предназначено для анализа временных и амплитудных параметров сигналов и рассчитано на эксплуатацию в лабораторных условиях и на сервисных площадках.
Аппарат оснащён разнообразными режимами отображения и набором триггеров, что позволяет детально фиксировать форму сигналов и захватывать редкие события; также при подборе оборудования полезно просмотреть предложения по осциллографы. Кроме того, такая функциональность упрощает внедрение прибора в процессы тестирования, наладки и обучения на технических стендах.
При необходимости следует учитывать особенности дискретизации при проведении измерений. Также стоит принимать во внимание опции самокалибровки и наличие интерфейсов связи, например RS-232C, как типичных примеров внешней интеграции.
Преимущества
- Два канала позволяют одновременно анализировать несколько сигналов;
- Разнообразные триггерные режимы дают возможность захвата сложных и редких событий;
- Функции сохранения и экспорта обеспечивают дальнейшую обработку данных;
- Управление через удобный интерфейс с аппаратными органами и экраном отображения;
- Реализованы стандартные методы измерений амплитуды, времени и частоты.
Область применения
- испытания и исследования электронных схем в лабораторных условиях;
- диагностика и ремонт оборудования в сервисных центрах;
- учебные лаборатории технических вузов и колледжей;
- полевые испытания и наладка встроенных систем.
Отличительные особенности цифрового запоминающего осциллографа GDS-71202B
- Количество каналов: 2 (+ вх. Ext)
- Полоса пропускания: 200 МГц
- Максимальная частота дискретизации: 1 ГГц (при объединении)
- Объем памяти: 10 МБ на канал
- Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с)
- Сбор данных: выборка, пик. детектор, усреднение, интерполяция Sin X/x
- 36 видов автоматических измерений параметров, курсорные измерения
- Режим автоизмерения временных задержек (8 параметров)
- Функция автоустановки параметров развертки, запуска
- Функции математики: +, -, , ÷, встроенный редактор формул
- Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
- Режимы: растяжка окна (ZOOM), самописец и XY, «Годен/ Не годен»
- Дополнительные программные приложения: вольтметр, цифровые фильтры, регистратор*
- Внутренняя память: 24 осциллограммы, 20 профилей настроек
- Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
- Цветной WVGA TFT-дисплей (17,8 см)
Технические характеристики осциллографа GDS-71202B
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…200 МГц |
| Ограничение полосы пропускания | 20 МГц |
| Коэффициент отклонения (К откл) | 1 мВ/дел…10 В/дел |
| Погрешность установки (К откл) | ± 3 % |
| Диапазон установки смещения | ± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел) |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ |
| Максимальное входное напряжение | 300 В (DC+AС пик), Кат I |
| Математика | +, -, х; ÷, встр. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) |
| Канал горизонтального отклонения | |
| Коэффициент развертки (К разв) | 5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки К разв | ± 0,005 % |
| Режимы работы | Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | Любой из каналов, внешний, сеть |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), предзапуск (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (4 нс…10 с), по событию (1…65535), попеременно (ALT); по скорости нарастания и спада |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
| Чувствительность синхронизации | 1 дел |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Частота дискретизации | 1 канал: 1 ГГц; 2 канала – 500 МГц/канал |
| Интерполяция | SinX/x |
| Длина записи | 10 МБ/ канал |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение (2…256), накопление (16 мс…4с), однократный сбор данных. |
| Измерение | |
| Курсорные измерения | ΔU; ΔT; 1/ΔT |
| Частотомер | 6 разрядов, (диапазон изм. 2 Гц…200 МГц) |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности | |
| Интерфейс | USB (2-host/ device) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 50.000 осц./сек |
| Режим X-Y | Х – канал 1; Y – канал 2; разность фаз < 3 до 100 кГц |
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей настройки |
| Функция теста по маске | Дополнительный контроль (Годен/ Не годен): вых 5 В/ 10мА (вых. коннектор BNC- тип) |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT) WVGA, диагональ 17,8 см, 8 10 дел (разреш. 800 х 480) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) |
| Габариты, масса | 384×208×127 мм, 2,8 кг |
Комплектация осциллографа GDS-71202B
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф GDS-71202B | 1 |
| 2 | Делитель 1:1/1:10 | 2 |
| 3 | Шнур питания | 1 |
| 4 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | GWInstek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
