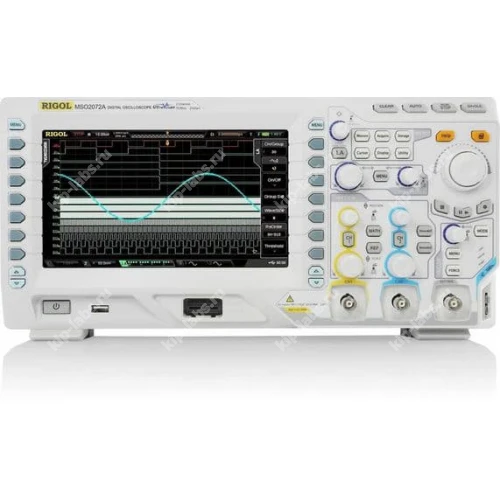

Осциллограф смешанных сигналов цифровой RIGOL MSO2072A

Кратко о модели: Осциллограф смешанных сигналов цифровой RIGOL MSO2072A

Модель RIGOL MSO2072A предназначена для анализа аналоговых и цифровых сигналов в процессе разработки и отладки электронных устройств, при этом аппарат сочетает в себе отображение форм волн и работу с логическими каналами.

Прибор широко применяется в лабораторных и прикладных тестовых установках, и серия выпускается производителем RIGOL; кроме того, изделия из раздела осциллографы используют для выполнения схожих задач.

Ключевые особенности

• Аналоговые входы интегрированы с цифровыми логическими каналами, что позволяет одновременно захватывать обе составляющие сигнала.
• Продуманная панель управления и простая навигация по функциям сокращают время настройки измерений.
• Набор встроенных инструментов для анализа и декодирования протоколов ускоряет процедуру диагностики, тем самым снижая время поиска неисправностей.
• Прибор рассчитан на включение в автоматические тестовые стенды и лабораторные конфигурации, что облегчает его применение в составе комплексных систем.
• Наличие стандартных интерфейсов обмена данными обеспечивает выгрузку результатов и дистанционное управление, за счёт этого возможна интеграция в существующие процессы.

Где применяется

Устройство применяют в исследовательских задачах и при серийной отладке печатных плат. Таким образом удаётся выявлять и локализовать дефекты на ранних стадиях разработки, что сокращает циклы тестирования и повышает воспроизводимость измерений.

Чаще всего прибор используют при отладке встраиваемых систем, при тестировании источников питания и при проверке высокочастотной электроники.

В ряде сценариев важна дискретность каналов и возможность быстрой перенастройки; за счёт этого эксплуатация упрощается, а встроенная самокалибровка облегчает регулярное техническое обслуживание оборудования. Уместно также учитывать наличие интерфейсов типа RS232 при планировании интеграции устройств.

Краткие сведения об осциллографе цифровом двухканальном RIGOL MSO2072А среднего класса

Серия двухканальных осциллографов смешанных сигналов MSO2000A от RIGOL является развитием и глубокой переработкой линии DS2000 с использованием технологии визуализации UltraVision, которая ранее применялась в старших моделях серий DS4000 и DS6000; благодаря этому отображение сигнала стало более информативным.

Приборы семейства MSO2000A получили улучшенные параметры, расширенные возможности по запуску и дополнительные функции для анализа, что обеспечивает более гибкую работу со сложными сигналами.

RIGOL MSO2072A - цифровой запоминающий осциллограф с полосой пропускания 70 МГц и реальной частотой дискретизации 2 ГГц; устройство оснащено 2 аналоговыми каналами и 16 цифровыми каналами, при этом сохранены ключевые способы захвата и анализа данных.

Технические возможности RIGOL MSO2072A:

• Полоса пропускания 70 МГц;
• Максимальная частота дискретизации в режиме реального времени 2 ГГц;
• Количество каналов: 2 + и 16 цифровых каналов;
• Максимальная скорость регистрации до 50 000 осциллограмм в секунду;
• Возможность записи и воспроизведения до 65 000 кадров;
• Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M?), 500 мкВ/дел ~ 1 В/дел (50 ?) Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Градации яркости при отображении формы сигнала: до 256;
• Глубина памяти 14M, опционально - 56М;
• вертикальное разрешение 8 бит;
• Режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I?C, RS232, SPI, USB, FlexRay, CAN Математические операции;
• Запуск по данным последовательной шины и декодирование (опционально) протоколов I?C, SPI, RS232, CAN и т.д.;
• Широкие возможности автоматических измерений со статистикой;
• Инновационная технология от Rigol - UltraVision;
• Дисплей: цветной, ЖК, диагональ 20 см, 800х480 ;
• Интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
• Габариты DS2302A: 361х180х130 (мм);
• Вес 3,9 кг;
• Ввключены в Госреестр СИ, регистрационный № 54989-13;
• Гарантия 3 года;
