MDO32 3-BW-100 Цифровой осциллограф

Назначение и принцип: MDO32 3-BW-100 Цифровой осциллограф

MDO32 3-BW-100 - цифровой осциллограф, предназначенный для регистрации электрических сигналов и их последующего анализа. Прибор рассчитан на серийный захват данных в реальном времени и дальнейшую постобработку снятых записей.

Прибор производится компанией Tektronix и совмещает в себе инструменты для анализа как аналоговых, так и цифровых трактов, что позволяет одновременно оценивать форму сигналов и их спектральные составляющие; модель также органично вписывается в рабочие наборы инженеров из раздела осциллографы.

На практике устройство последовательно снимает входной сигнал, оцифровывает его и визуализирует волновую форму на экране, что позволяет оператору затем применять математические преобразования и измерительные алгоритмы для получения ключевых параметров.

При эксплуатации доступны многоуровневые триггеры и набор фильтров. При калибровке полезна функция самокалибровки, поддерживающая стабильность измерений; для интеграции с внешними системами применяется стандартный интерфейс.

Функциональные опции

Перед началом последовательной проверки оператор задаёт режим измерения и настраивает параметры триггера. Это ускоряет процедуру съёма данных и уменьшает количество ложных срабатываний.

• Синхронный анализ аналоговых и цифровых сигналов
• Встроенный спектральный анализ (FFT)
• Многоуровневые режимы триггера и постобработка
• Поддержка логического анализатора для проверки цифровых шин
• Гибкие режимы захвата: одиночный, повторяющийся, прерывающий
• Инструменты измерения временных и амплитудных параметров

Сферы использования

В работе осциллограф применяют на этапах отладки электронных схем, когда необходима последовательная проверка сигналов и корреляция событий между каналами, что упрощает локализацию неисправностей в аналоговых и цифровых узлах.

При эксплуатации прибор находят применение в лабораториях НИР, сервисных мастерских и учебных аудиториях. Это способствует стандартизации методов проверки и ускорению процедур тестирования.

Комплектация осциллографа MDO32 3-BW-100

• Осциллограф MDO32 3-BW-100
• Пассивный пробник 250 МГц, для моделей 100, 200 МГц - 2 шт.
• Пассивный пробник 500 МГц, для моделей 350, 500, 1000 МГц - 2 шт.
• Инструкция по безопасности
• Сумка для аксессуаров
• Кабель питания
• ПО OpenChoice
• Сертификат калибровки

Описание осциллографа MDO32 3-BW-100

Осциллограф Tektronix MDO32 3-BW-100 представляет собой компактный переносной прибор с большим HD-дисплеем. Сенсорный интерфейс облегчает управление и сокращает время обучения за счёт пошаговых подсказок.

При включении встроенного анализатора спектра прибор способен выполнять анализ РЧ‑сигналов. Диапазон работы спектрального анализа достигает 3 ГГц.

Области применения осциллографа MDO32 3-BW-100

• Встраиваемые системы и интернет вещей. Серия MDO 3 поддерживает работу с широким набором последовательных шин, что ускоряет обнаружение и устранение проблем при отладке смешанных (аналогово‑цифровых) систем.
• Измерение параметров силовых цепей. Прибор обеспечивает воспроизводимые измерения напряжения, тока и мощности при использовании соответствующих пробников; доступны автоматизированные процедуры анализа качества питающих напряжений, коммутационных потерь, гармоник, пульсаций и модуляции, а также оценки области безопасной работы.
• Обучение. Комбинированный осциллограф серии 3 объединяет возможности аналоговых, цифровых и РЧ‑измерений с генератором сигналов в одном компактном корпусе (глубина 149 мм), что удобно для образовательных задач.
• Производственное тестирование и диагностика. Комбинированная конструкция серии 3 совмещает функции нескольких приборов в одном приборном решении и экономит полезную площадь при установке в производственной среде.

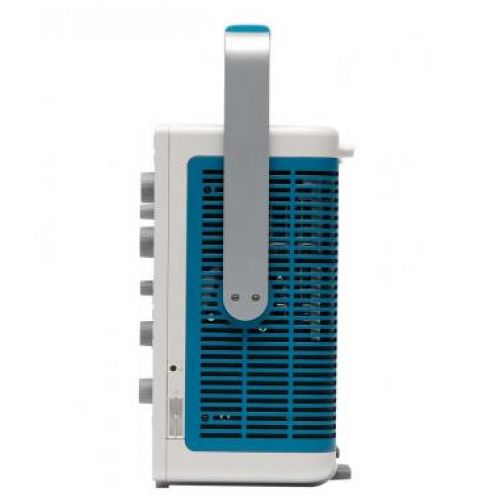

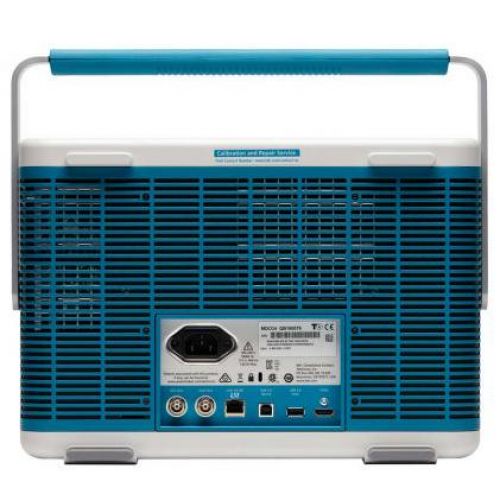

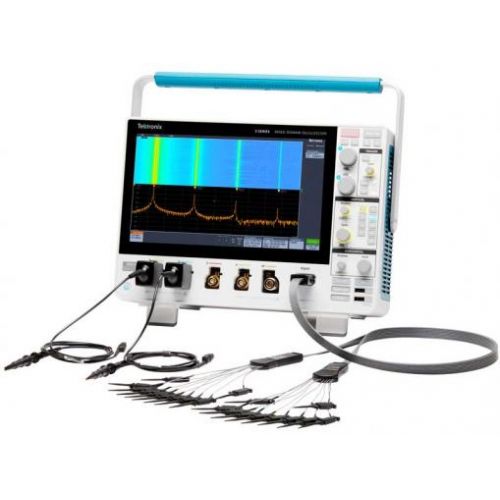

Общий вид осциллографа MDO32 3-BW-100
