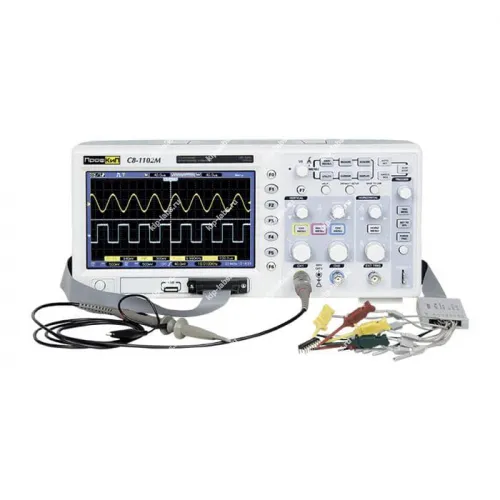

Осциллограф смешанных сигналов ПрофКИП С8-1102М

Назначение и принцип: Осциллограф смешанных сигналов ПрофКИП С8-1102М

Осциллограф смешанных сигналов ПрофКИП С8-1102М предназначен для регистрации и анализа как аналоговых, так и цифровых сигналов в процессе разработки и наладки электронных устройств, при этом совмещает функции визуального контроля и первичной обработки получаемых данных.

С входного тракта сигнал проходит через цепи согласования и усиления. Затем он оцифровывается и сохраняется в память прибора, что даёт возможность детально исследовать условия срабатывания триггеров и проводить постобработку измерений.

Функциональные опции

Набор встроенных инструментов охватывает средства захвата, измерения и документирования сигналов, что позволяет упростить и ускорить стандартную последовательность диагностических операций.

• Регистрация и визуализация аналоговых и цифровых каналов.
• Разнообразные режимы триггера для фиксации сложных событий.
• Встроенные измерительные алгоритмы и возможности математической обработки сигналов.
• Средства для сохранения и экспорта полученных данных для последующего анализа.
• Интерфейсы управления и передачи данных для интеграции в тестовую инфраструктуру.

При калибровке рекомендуется применять опорные сигналы и регламентированные процедуры; при эксплуатации возможна дискретность отображения при очень высоких скоростях входных событий.

Сферы использования

На практике прибор используют для отладки встраиваемых систем и анализа коммутационных переходов, что ускоряет поиск и локализацию дефектов в проекте.

В работе осциллограф также применяют в учебных лабораториях и службах метрологического сопровождения для проведения типовых испытаний и трассировки сигналов.

Краткое описание устройства

Прибор решает широкий круг задач по наблюдению и анализу формы сигнала. Для облегчения эксплуатации модель оснащена несколькими режимами автоматических измерений.

Пригодность дискретного представления и наличие средств самоконтроля делают прибор удобным в составе стационарных и мобильных тестовых установок.

Ключевые технические параметры

• Количество каналов: 2;
• Полоса пропускания: 0 МГц … 100 МГц;
• Экран: 7 дюймов, цветной TFT LCD;
• Максимальная частота дискретизации: 1 Гвыб /с;
• Глубина памяти: 1024 К;
• 16-канальный логический анализатор;
• Интерфейс: USB-Host, USB-Device;
• Питание: 100 В … 120 В /45 Гц … 440 Гц, 120 В … 240 В /45 Гц … 66 Гц;
• Габаритные размеры: 315 х 142 х 110 мм;
• Вес: 2,1 кг;
