MSO44 4-BW-350 Осциллограф смешанных сигналов

Кратко о модели: MSO44 4-BW-350 Осциллограф смешанных сигналов

Прибор MSO44 4-BW-350 от Tektronix сочетает в себе инструменты для анализа аналоговых и цифровых сигналов и рассчитан на применение в лабораториях и на испытательных стендах.

Набор функций MSO44 включает захват, декодирование и синхронизацию сигналов, а также разнообразные режимы отображения; благодаря этому оптимизируется поиск и анализ переходных явлений. Аналоги таких решений представлены в разделе осциллографы.

Прибор поддерживает дискретную выборку и опции самокалибровки, что делает его полезным при высокоточных измерениях; за счёт этого устройство можно адаптировать под конкретные требования тестовых процедур. Нейтрально отметим, что возможности самокалибровки упрощают поддержание повторяемости результатов в условиях лабораторных испытаний.

Ключевые особенности

• Совместное исследование аналоговых и цифровых каналов для упрощённой проверки систем со смешанной сигнализацией.
• Набор режимов захвата и визуализации, дающий возможность детально изучать форму сигналов.
• Функции синхронизации и логического декодирования, сокращающие время на выявление причин неисправностей.
• Удобный интерфейс и инструменты автоматизации, что облегчает проведение типовых измерений.
• Модульная конструкция облегчает интеграцию прибора в уже существующие испытательные стенды.

Где применяется

MSO44 4-BW-350 применяют при отладке и верификации плат со смешанной аналогово-цифровой схемотехникой; таким образом прибор востребован в исследовательских лабораториях и сервисных центрах. В итоге устройство также актуально при разработке встраиваемых систем и проверке сложных электронных подсистем.

Комплектация осциллографа MSO44 4-BW-350

• Цифровой осциллограф смешанных сигналов MSO44 4-BW-350

Описание осциллографа MSO44 4-BW-350

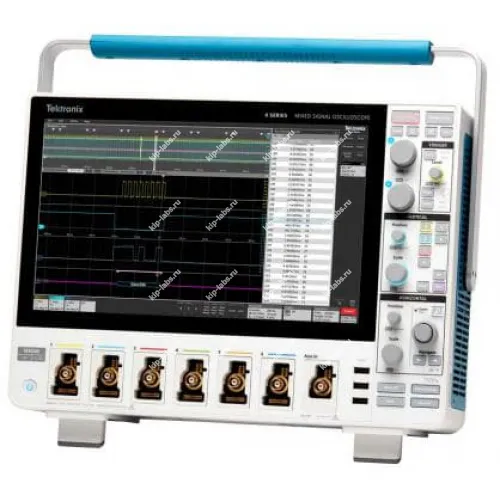

Осциллограф Серии 4 с самым большим числом каналов и экраном среди устройств такого класса - это прибор с уникальным набором функций и характеристик, специально разработанный для настольного тестирования. Интерфейс с сенсорным управлением обеспечивает простоту эксплуатации.

MSO 4-й серии повышает наглядность сложных систем; доступны четырех- и шестиканальные исполнения с 13,3‑дюймовым дисплеем высокого разрешения (1920 x 1080). Во множестве применений - от встроенных контроллеров до силовой и автомобильной электроники - требуется наблюдение более четырёх аналоговых сигналов для анализа производительности и отладки сложных задач.

Технология FlexChannel позволяет каждому входу функционировать как отдельный аналоговый канал или как набор из восьми цифровых линий (с использованием логического пробника TLP058), а также обеспечивать одновременное отображение аналоговой и спектральной информации с раздельными элементами управления обнаружением. Таким образом достигается высокая степень гибкости и настраиваемости.

С несколькими моделями FlexChannel конфигурацию каналов можно менять: шесть аналоговых и ноль цифровых, пять аналоговых и восемь цифровых, четыре аналоговых и 16 цифровых, три аналоговых и 24 цифровых и т. д. Выбранную компоновку легко модифицировать в любое время путём добавления или удаления логических пробников TLP058, что позволяет поддерживать требуемое число цифровых каналов.

Отличительные особенности осциллографа MSO44 4-BW-350

• Навигация по сигналам при помощи жестов перелистывания;
• Масштабирование сигналов для улучшения обзора;
• Перетаскиваемые маркеры и измерения.

Технические характеристики осциллографа MSO44 4-BW-350
