- Производитель: RIGOL
- Код товара: 13103
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
78 210₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: DS1104Z PLUS

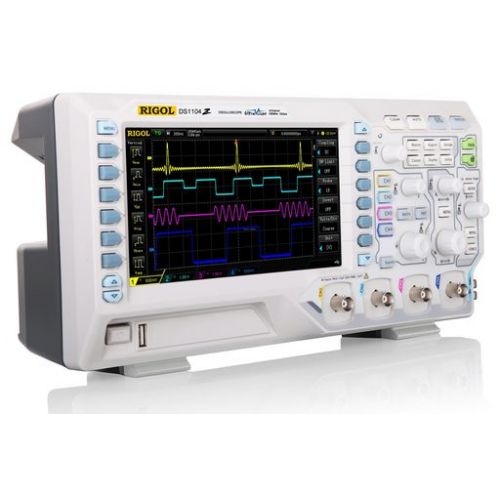

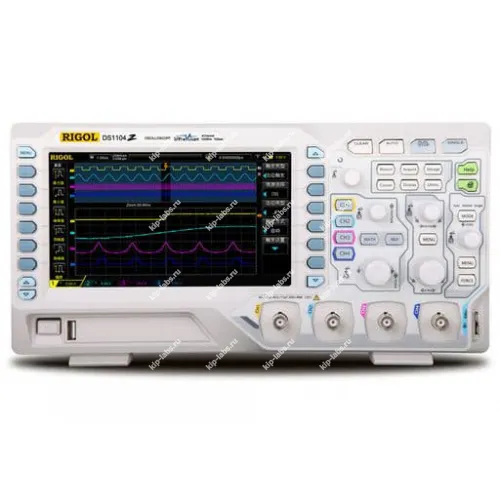

Описание модели: Rigol DS1104Z Plus цифровой осциллограф
Rigol DS1104Z Plus представляет собой цифровой осциллограф для отображения и детального изучения временных форм сигналов, при этом прибор рассчитан на типовые задачи отладки и проверки электронных схем.
Эта модель выпускается компанией RIGOL. Она относится к семейству осциллографы и включается в перечень радиоизмерительные приборы.
Для некоторых областей работы критична высокая дискретность и наличие самокалибровки, что позволяет получать точные результаты; при необходимости также используются стандартные интерфейсы обмена данными, включая RS-232C.
Преимущества
Ниже приведены эксплуатационные преимущества прибора. Перечень отражает ключевые функциональные и прикладные возможности.
- Интерфейс пользователя с удобной организацией для оперативной работы с измерениями.
- Развитые функции триггирования и инструменты для анализа сигналов.
- Возможность подключения к внешнему компьютеру для сбора и последующей обработки данных.
- Компактная конструкция, упрощающая использование в лабораториях и на рабочих местах.
Область применения
Прибор используют в лабораторных исследованиях и при отладке электронных схем, что даёт возможность фиксировать и анализировать переходные и периодические процессы. Кроме того, осциллограф применяется в сервисных центрах и учебных лабораториях для практических занятий и диагностики.
Комплект поставки цифрового осциллографа Rigol DS1104Z Plus:
- осциллограф
- осциллографические щупы – 4 шт. пассивных (150 МГц)
- сетевой кабель
- USB кабель для подключения к ПК
- краткое руководство по эксплуатации
Описание цифрового осциллографа Rigol DS1104Z Plus:
Осциллограф Rigol DS1104Z Plus - экономичный инструмент для исследований и отладки электронных схем. Он сочетает в себе развитые технические возможности и набор функций для анализа сигналов.
В приборе применена технология UltraVision, которая обеспечивает высокую скорость захвата осциллограмм и значительную глубину записи; при этом навигация по зарегистрированным сигналам упрощена.
Устройство поддерживает синхронизацию и декодирование сигналов последовательных шин, что делает его полезным при разработке и анализе встраиваемых систем.
Опционально доступен 16-канальный логический анализатор, благодаря чему прибор применим при проектировании и отладке схем со смешанными сигналами.
Отличительные особенности цифрового осциллографа Rigol DS1104Z Plus:
- Полоса пропускания цифрового осциллографа DS1104Z: 100 МГц
- Инновационная технология Ultra Vision
- Максимальная частота дискретизации в реальном времени 1 Гвыб/с
- Коэффициент захвата волн 30 000 осциллограмм/с (точечное отображение)
- Функции записи, воспроизведения, постоянно открытой записи, анализа в реальном времени. Максимальный объем записи 60 000 кадров
- Максимальный объем памяти цифрового осциллографа RIGOL DS1104Z 24М точек (опционно), объем партии стандартной комплектации – 12М точек
- Отображение по многостепенной шкале яркости
- Низкий уровень шума, широчайший вертикальный динамический интервал от 1 мВ/дел. до 10 В/дел.
- 7-дюймовый дисплей WVGA (800*480) TFT LCD, отчетливая цветовая гамма, низкая потребляемая мощность, длительный срок службы
- Регулируемая яркость сигналов аналоговых каналов
- Возможная автоматическая настройка отображения сигналов (AUTO）
- Количество функций триг
Технические характеристики Rigol DS1104Z Plus:
| Характеристики | Значения |
|---|---|
| Тип дисплея | диагональ 7” , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек |
| Количество цветов | 16 000 000 цветов (24 бит) |
| Послесвечение | мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно |
| Тип отображения | векторный, точками |
| Выходное напряжение (типичное) | амплитуда 3 Вп-п |
| Частота (типичное) | Меандр 1 кГц |
| Стандартный | USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail) |
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность | <50 Вт |
| Предохранитель | 2 A, T тип, 250 В |
| Габаритные размеры | 313,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г) |
| Вес | Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой) |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 54983-13 |
| Производитель | RIGOL |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
