Осциллограф цифровой запоминающий RIGOL DS2072A-S

Кратко о модели: Осциллограф цифровой запоминающий RIGOL DS2072A-S

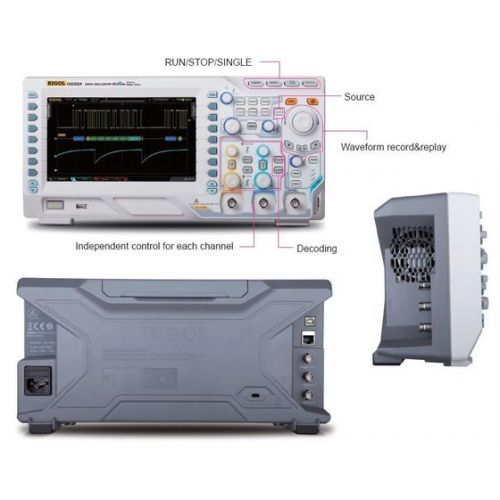

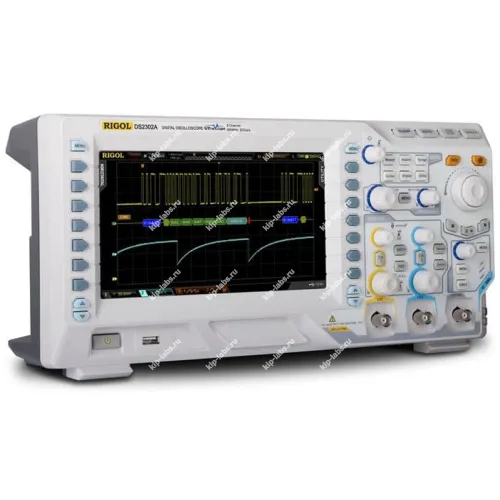

Прибор RIGOL DS2072A-S представляет собой двухканальный цифровой запоминающий осциллограф с встроенным генератором сигналов от RIGOL, созданный как дальнейшее развитие линейки DS2000; при этом в нём применена технология визуализации UltraVision, использовавшаяся ранее в старших сериях DS4000 и DS6000.

Линейка DS2000A-S (включая DS2072A-S, DS2102A-S, DS2202A-S, DS2302A-S) получила расширенные технические параметры и дополнительные режимы триггерного запуска. Благодаря этому анализ сигналов стал более гибким, а часть функционала встречается и у других осциллографов.

У данной модификации полоса пропускания составляет 70 МГц, количество аналоговых входов - 2. Максимальная реальная частота дискретизации достигает 2 ГГц.

Ключевые особенности

Прибор сочетает базовые измерительные функции с инструментарием для углублённого анализа сигналов, благодаря этому оператор получает ускоренные режимы регистрации и средства статистической обработки. За счёт встроенного генератора доступны как стандартные, так и произвольные формы сигналов, что расширяет тестовые сценарии.

В рамке: дискретность настроек и возможность интеграции через внешние интерфейсы, например RS-232C, могут быть полезны при выстраивании измерительных процедур.

Где применяется

Осциллограф используют в лабораториях, учебных аудиториях и сервисных мастерских для отладки и проверки электронных схем. При этом прибор подходит как для простых измерений, так и для глубокого анализа цифровых и аналоговых интерфейсов.

Опции декодирования последовательных шин и стандартные интерфейсы связи упрощают интеграцию устройства в существующие измерительные стенды.

Функциональные возможности осциллографа RIGOL DS2072A-S:

• Полоса пропускания 70 МГц;
• Максимальная частота дискретизации в режиме реального времени 2 ГГц;
• Количество каналов: 2;
• Максимальная скорость регистрации до 50 000 осциллограмм в секунду;
• Возможность записи и воспроизведения до 65 000 кадров;
• Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M?), 500 мкВ/дел ~ 1 В/дел (50 ?) Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Градации яркости при отображении формы сигнала: до 256;
• Глубина памяти 14M, опционально - 56М;
• вертикальное разрешение 8 бит;
• Режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I?C, RS232, SPI, USB, FlexRay, CAN Математические операции;
• Запуск по данным последовательной шины и декодирование (опционально) протоколов I?C, SPI, RS232, CAN и т.д.;
• Параметры встроенного генератора:
  - число каналов 2;
  - частота выходного сигнала до 25МГц, разрешение 0,1Гц;
  - стабильность частоты 50ppm (для частоты >10кГц);
  - частота дискретизации 200МГц;
  - разрешение по вертикали 14бит;
  - стандартные формы выходных сигналов: синус (0.1Гц~25МГц), прямоуг., импульсный (0.1Гц~15МГц), шумовой (25МГц), треугольный (0,1Гц~100кГц);
  - выходные сигналы произвольной формы: кардинальный синус (sin(x)/x), убывание и возрастание по экспоненциальному закону, ЭКГ, постоянный ток, функция Гаусса, гаверсинус, функция Лоренца, пользовательские сигналы (от 0,1Гц до 10МГц);

• Широкие возможности автоматических измерений со статистикой;
• Инновационная технология от Rigol - UltraVision;
• Дисплей: цветной, ЖК, диагональ 20 см, 800х480;
• Интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
• Габариты DS2302A: 361х180х130 (мм);
• Вес 3,9 кг;
• Ввключены в Госреестр СИ, регистрационный № 54989-13;
• Гарантия 3 года;

Комплект поставки осциллографа RIGOL DS2072A-S:

1. Осциллограф цифровой двухканальный запоминающий RIGOL DS2072A-S со встроенным генератором сигналов
2. Осциллографические щупы – 2 шт.
3. Сетевой кабель
4. USB кабель для подключения к ПК
5. Краткое руководство по эксплуатации
6. CD диск с руководством по эксплуатации и программным обеспечением

Дополнительные опции, пробники, переходники для RIGOL DS2072A-S:

1. Комплект для монтажа в стойку RM-DS2000A
2. Адаптер USB-GPIB
3. Пассивный пробник RP2200
4. Пассивный пробник RP3300A
5. Высоковольтный пробник RP1300H
6. Высоковольтный пробник RP1050H
7. Токовый пробник RP1001C
8. Токовый пробник RP1002C
9. Токовый пробник RP1003C
10. Токовый пробник RP1004C
11. Токовый пробник RP1005C
12. Блок питания для токовых пробников RP1000P
13. Дифференциальный высоковольтный пробник RP1025D
14. Дифференциальный высоковольтный пробник RP1050D
15. Дифференциальный высоковольтный пробник RP1100D
16. Адаптер 50 Ом RT50J
17. Опция расширения памяти до 56 М (1 канал) / 28 М (2 канала) MEM-DS2000A
18. Опция расширенного запуска AT-DS200A
19. Опция декодирования сигналов последовательных шин I2C, RS232, SPI SD-DS2000A
20. Опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A.
