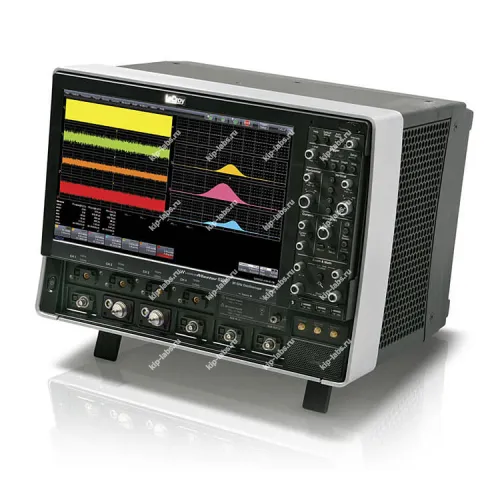

Осциллограф цифровой запоминающий SDA 806Zi-B-R

Назначение и принцип: Осциллограф цифровой запоминающий SDA 806Zi-B-R

Прибор Teledyne LeCroy разработан для регистрации электрических сигналов с дальнейшим их анализом в лабораторных и прикладных измерениях; при этом он ориентирован на задачи с длительной записью и детальной постобработкой формы сигнала, что важно при изучении переходных процессов и оценке спектральных параметров.

Устройство легко включается в измерительные контуры и поддерживает синхронизацию по внешнему триггеру. Это позволяет интегрировать его в общий цикл тестирования и использовать вместе с другими приборами из ряда осциллографы на комплексных стендах.

При калибровке рекомендуется контролировать временную базу и уровни триггеров; это повышает воспроизводимость и стабильность показаний, тем самым облегчая сравнение результатов при повторных измерениях. При эксплуатации в некоторых конфигурациях уместно предусматривать интерфейс RS-232C для сопряжения со старой аппаратурой. В работе часто полезна дискретность настроек и возможность самоконтроля параметров в пределах типовых процедур.

Функциональные опции

Аппарат оснащён набором инструментов для захвата и предварительной обработки сигналов; ниже перечислены основные его возможности.

• Продолжительная регистрация сигналов с возможностью дальнейшей постобработки
• Исследование сигналов во временной и частотной областях
• Синхронизация по внешнему триггеру
• Многоуровневые режимы триггеринга для отбора интересующих событий
• Встроенные измерительные функции и статистические инструменты

Сферы использования

SDA 806Zi-B-R применяют в исследовательских лабораториях, при разработке электронных устройств и на испытательных стендах. В работе прибор используют для отладки цифровых интерфейсов и фиксации переходных процессов, что ускоряет обнаружение причин и локализацию неисправностей в сигнальных цепях.

Краткое описание цифрового запоминающего осциллографа SDA 806Zi-B-R

• Полосы пропускания: 4 ГГц, 6 ГГц, 8 ГГц, 13 ГГц, 16 ГГц, 20 ГГц, 25 ГГц, 30 ГГц
• Количество каналов: 4
• Макс. частота дискретизации: 80 ГГц
• Макс. объем памяти: 512 МБ
• Входные сопротивления: 50 Ом и 1 МОм
• Технология X-Stream II – скорость измерений до 750000 в секунду
• Режим запуска TriggerScan для аппаратного поиска редко повторяющихся аномалий по параллельным условиям запуска
• Скорость передачи данных на внешний компьютер 325 Мб/сек (опция LSIB)
• Режимы WaveStream (скорость обновления дисплея 2500 осциллограмм/сек) и WaveScan (программный поиск аномалий)
• Расширенная математика, автоизмерения, статистика, тренды
• Поддержка анализа низко- и высокоскоростных (опция) потоков последовательных данных
• Цветной сенсорный ЖКИ (39 см), поддержка второго внешнего сенсорного монитора для расширения рабочего стола
• Поддержка пробников всех типов: пассивных, активных, дифференциальных, высоковольтных, токовых, логических
