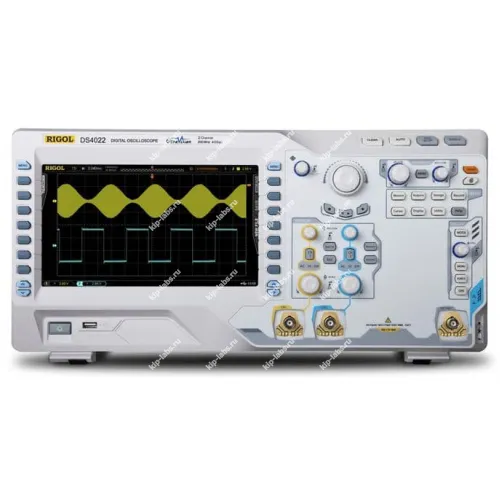

Осциллограф цифровой RIGOL DS4022

Кратко о модели: Осциллограф цифровой RIGOL DS4022

Осциллограф цифровой RIGOL DS4022 - настольный прибор с полосой пропускания 200 МГц и двумя аналоговыми каналами, предназначен для исследования временных и спектральных характеристик сигналов; при этом он позволяет проводить как элементарные, так и более глубокие измерения в лабораторных и сервисных условиях.

Устройство оснащено средствами записи и последующего анализа измерений, благодаря этому встроенные математические операции и разнообразные режимы синхронизации облегчают обработку результатов и делают прибор востребованным при работе с осциллографы.

При планировании испытаний следует учитывать дискретность входных каналов, при этом имеет смысл обращать внимание на возможности самокалибровки и на доступные интерфейсы передачи данных.

Ключевые особенности

• Полоса пропускания 200 МГц и 2 аналоговых канала.
• Средства записи и сохранения данных для последующего анализа.
• Набор математических операций и гибкие режимы триггера.
• Цветной дисплей с интуитивным пользовательским меню.
• Стандартные интерфейсы для подключения к рабочим станциям и обмена данными.

Где применяется

Прибор используют при отладке печатных плат, проверке модулей и в учебных лабораториях; за счёт этого его функционал покрывает требования типичных задач сервисных мастерских и учебных практикумов. В итоге устройство подходит для оперативных проверок и демонстраций в учебной и ремонтной практике.

Описание осциллографа цифрового высокопроизводительного двухканального RIGOL DS4022:

Модель 2-х канального цифрового высокопроизводительного осциллографа RIGOL DS4022 с полосой пропускания 200 МГц; максимальной частотой дискретизации 4 ГВыб/сек; с встроенной памятью до 140М точек; чувствительностью в 1 мВ/дел-10 В/дел; разрешающей способностью 12 бит; расширенной системой синхронизации; функциями декодирования и анализа последовательных шин (опция); встроенными интерфейсами USB-host, USB-device, LAN, VGA, 10МГц ввод/вывод, дополнительный вывод; цветным ЖК дисплеем с диагональю 23 см и разрешением экрана - 800х480 точек.

Цифровой осциллограф RIGOL DS4022 внесен в Госреестр СИ РФ за № 54988-13. В 2018 году срок официальной сертификации и действия Официального Свидетельства продлен до 17.06.2023.

Осциллограф цифровой запоминающий RIGOL DS4022 создан на основе современных ведущих технологий, которые обеспечивают возможность проведения расширенного анализа сигналов в стандартной комплектации.

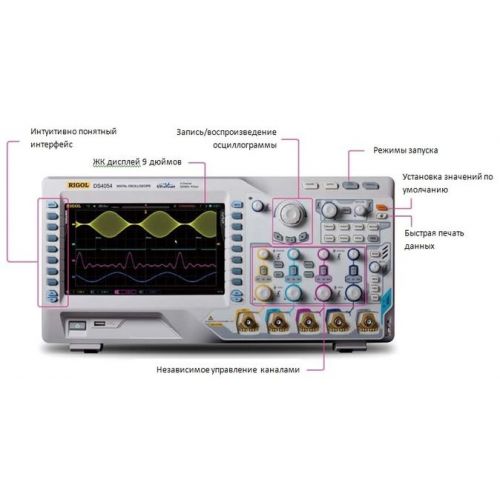

Функциональные возможности осциллографа RIGOL DS4022:

• 2 входых аналоговых канала;
• Полоса пропускания 200 МГц;
• 4 ГВыб/сек максимальная частота дискретизации и 110000 осциллограмм/сек максимальная скорость захвата осциллограмм;
• инновационная технология "UltraVision" (удобная навигация в записанном сигнале);
• глубина записи до 140 миллионов точек;
• высокая производительность при обработке сигналов;
• расширенная синхронизация;
• возможность декодирования и анализа последовательных шин данных;
• 9 дюймовый (22,9 см) ЖК экран(800*480) 160000 цветов;
• высокая чувствительность 1мВ / дел;
• низкий уровень шума;
• автоматическое определение пробников;
• возможность автоматической настройки осциллографа;
• расширенная система запуска прибора;
• возможность анализа последовательных и параллельных шин (опционально);
• 22 автоматических измерения + функция статистических измерений;
• возможность записи осциллограмм в режиме реального времени, воспроизведение записанных осциллограмм, открытие осциллограмм и анализ записанных сигналов;
• высокоточная задержка сигнала;
• встроенный анализатор спектра на основе БПФ;
• тестирование по принципу "Годен/Не годен";
• большой набор математических операций, проводимых с сигналами;
• поддержка устройств USB и возможность прямой печати изображений;
• стандартные разъемы и интерфейсы: 2хUSB HOST, USB DEVICE, LAN, VGA output, 10МГц ввод/вывод, вспомогательные выводы (trigger output, quick edge, pass/fail, calibration, GND);
• соответствие стандарту LXI-C. Возможность создания измерительной системы;
• поддержка удаленной работы с прибором;
• возможность измерения параметров нажатием одной кнопки;

Основные технические характеристики RIGOL DS4022:
