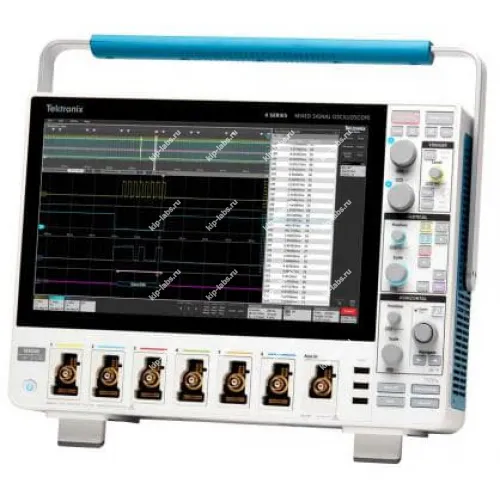

MSO44 4-BW-1000 Осциллограф смешанных сигналов

Кратко о модели: MSO44 4-BW-1000 Осциллограф смешанных сигналов

Осциллограф MSO44 4-BW-1000 от Tektronix представляет собой цифровое прибор смешанного сигнала, предназначенный для анализа как аналоговых, так и цифровых трактов электронных систем; при этом устройство одновременно отображает временные формы и логические уровни, что облегчает сопоставление разнотипных данных.

Прибор относится к классу осциллографы. Его применяют при отладке печатных плат в лабораторных условиях и для эксплуатационной диагностики оборудования, что делает его полезным как в разработке, так и в сервисе.

Дискретность выборки важна при анализе переходных процессов, что позволяет корректно фиксировать кратковременные импульсы и переходные явления, тем самым обеспечивая надёжную регистрацию быстрых событий.

Ключевые особенности

Прибор рассчитан на совместную работу аналоговых и цифровых каналов с синхронной визуализацией разных типов сигналов, что упрощает изучение их взаимодействия и поиск причинных связей в системе.

• Поддержка смешанных сигналов (analog + digital)
• Инструменты для триггерной синхронизации и расширенного захвата
• Визуализация временных форм и логических состояний
• Совместимость с типовыми интерфейсами управления и передачи данных

Где применяется

Прибор используют при разработке электронных устройств и в сервисной диагностике, что помогает выявлять ошибки в схемотехнике и проверять целостность цифровых интерфейсов. Таким образом, осциллограф уместен в задачах, где важны дискретность сигналов и оперативная проверка коммуникационных линий.

Комплектация осциллографа MSO44 4-BW-1000

• Цифровой осциллограф смешанных сигналов MSO44 4-BW-1000

Описание MSO44 4-BW-1000

Осциллограф Серии 4 предлагает наибольшее число каналов и самый крупный экран в своём классе. Это устройство создано для настольного тестирования, при этом интерфейс с сенсорным управлением упрощает эксплуатацию.

MSO 4-й серии улучшает обзор сложных систем, предлагая четырех- и шестиканальные исполнения с 13,3-дюймовым дисплеем высокой четкости (1920 x 1080). В задачах, таких как встроенные системы, трехфазная силовая электроника, автомобильная электроника, проектирование источников питания и преобразователи питания постоянного тока, нередко требуется отслеживать более четырёх аналоговых сигналов для проверки характеристик и отладки сложных систем.

Технология FlexChannel переосмысливает возможности MSO: каждый вход можно использовать как индивидуальный аналоговый канал, как восемь цифровых логических входов с применением логического пробника TLP058, либо одновременно для аналогового и логического представления с отдельным управлением режимами обнаружения для каждой области, что даёт гибкие варианты измерений.

С шестью каналами FlexChannel прибор можно сконфигурировать для просмотра шести аналоговых и нулевых цифровых сигналов. Или реализовать пять аналоговых и восемь цифровых, четыре аналоговых и 16 цифровых, три аналоговых и 24 цифровых и так далее; конфигурацию легко изменить в любой момент путём добавления или снятия логических пробников TLP058, поэтому количество цифровых каналов всегда можно адаптировать к задаче.

Отличительные особенности MSO44 4-BW-1000

• Навигация по сигналам при помощи жестов перелистывания;
• Масштабирование сигналов для улучшения обзора;
• Перетаскиваемые маркеры и измерения.

Технические характеристики осциллографа MSO44 4-BW-1000
