Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 12667
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
45 180₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С8-2021
Назначение и принцип: Осциллограф цифровой ПрофКИП С8-2021
Устройство ПрофКИП С8-2021 предназначено для регистрации и оцифровки временных форм электрических сигналов. На практике его используют для проверки работоспособности электронных узлов и для диагностики переходных процессов, что способствует своевременному выявлению отклонений в схемах.
Аппарат преобразует входной сигнал в цифровую форму и визуализирует его на дисплее; при анализе осциллографы обычно применяют пошаговый разбор формы и временных параметров.
При эксплуатации рекомендуется использовать дискретное представление данных, что облегчает выделение критичных участков сигнала; при калибровке целесообразно следовать установленным регламентам.
Функциональные опции
Прибор располагает набором стандартных функций для захвата и первичной обработки сигналов, при этом далее перечислены ключевые возможности, применяемые при анализе.
- регистрация в цифровом виде и отображение временных сигналов
- триггерные режимы для стабилизации наблюдения событий
- проведение измерений основных параметров сигнала (амплитуда, период, скважность и т.п.)
- усреднение сигналов и сохранение снимков экрана
- интерфейсы обмена данными и сохранения результатов
Сферы использования
Устройство находят применение при наладке и ремонте электронных схем, в сервисном обслуживании и в лабораторных исследованиях. При этом оно регистрирует и переходные, и установившиеся режимы, что упрощает детальную проверку сигналов.
При калибровке и при передаче данных оправдано применение стандартных интерфейсов, в частности RS-232C; тем самым интеграция в имеющиеся измерительные стенды становится проще. Уместно учитывать дискретность представления данных и доступность стандартных интерфейсов при планировании стенда.
Описание осциллографа цифрового ПрофКИП С8-2021:

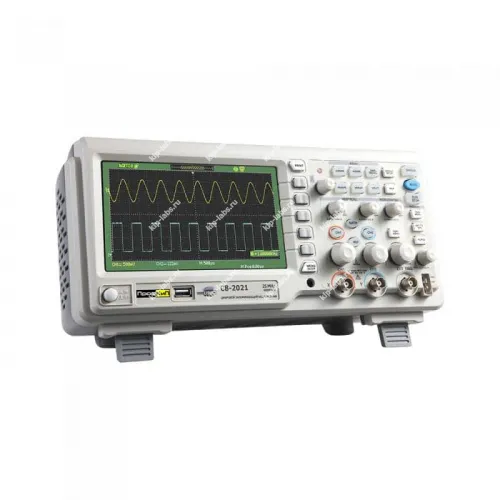

Осциллограф цифровой ПрофКИП С8-2021 – это компактный настольный двухканальный цифровой осциллограф с полосой пропускания 25 МГц. Осциллограф цифровой ПрофКИП С8-2021 используется для промышленного контроля и измерений, исследований, создания и тестирования электронных схем, и других применений, в том числе использование в образовательных целях.
Отличительные особенности осциллографа ПрофКИП С8-2021:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 25 МГц;
- Экран: 7 дюймов, цветной TFT (480х234) LCD;
- Максимальная частота дискретизации: 500 Мвыб /с;
- Эквивалентная частота дискретизации: 10 Гвыб /с;
- Глубина памяти: 32 К;
- Интерфейс: USB-Host, USB-Device, RS-232, PASS /FALL out;
Технические характеристики ПрофКИП С8-2021:
| Параметры | Значения | Полоса пропускания | 0 МГц … 25 МГц |
|---|---|---|---|
| Количество каналов | 2 + 1 внешний канал синхронизации | ||
| Максимальная частота дискретизации | 500 Мвыб /с | ||
| Эквивалентная частота дискретизации | 10 Гвыб /с | ||
| Глубина памяти | 32 К | ||
| Время нарастания | < 14 нс | ||
| Входной импеданс | 1 МОм /17 пФ | ||
| Диапазон временной развертки | 2,5 нс /дел … 50 с /дел сканирование: 100 мс /дел … 50 с /дел | ||
| Чувствительность по вертикали | 2 мВ /дел … 10 В /дел (шаг 1-2-5) | ||
| Разрешение по вертикали | 8 бит | ||
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE) | ||
| Режим синхронизации | фронт, длина импульса, ТВ-синхронизация, спад, поочередный | ||
| Математические операции | сложение, вычитание, умножение, деление, БПФ | ||
| Цифровые фильтры | ВЧ, НЧ, полосовой, режекторный | ||
| Максимальное входное напряжение | 400 В | ||
| Сохранение | 2 опорных маски, 20 профилей настроек, 20 осциллограмм | ||
| Внешние накопители данных | изображение, данные, осциллограмма, настройки | ||
| Язык | русский + 11 дополнительных | ||
| Программное обеспечение | дистанционное управление, извлечение данных и анализ формы волны | ||
| Общие данные | |||
| Экран | Экран: 7 дюймов, цветной TFT (480х234) LCD | ||
| Интерфейс | USB-Host, USB-Device, RS-232, годен /негоден выход (PASS /FALL) | ||
| Питание | 100 В … 240 В, 45 Гц … 440 Гц, 50 ВА | ||
| Габаритные размеры | 232 х 157 х 135 мм | ||
| Вес | 2,5 кг | ||
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ПрофКИП С8-2021 | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | USB кабель | 1 - шт. |
| 4 | CD c ПО | 1 - шт. |
| 5 | Кабель питания | 1 - шт. |
| 6 | Руководство по эксплуатации | 1 - шт. |
| Дополнительная комплектация осциллографа цифрового ПрофКИП С8-2021: | ||
| 1 | BNC коаксиальный кабель; | 1 - шт. |
| 2 | RS-232 кабель; | 1 - шт. |
| 3 | USB-GPIB адаптер; | 1 - шт. |
| 4 | Мягкая сумка для переноски; | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
