Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: МНИПИ
- Код товара: 12984
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
99 000₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: С8-39

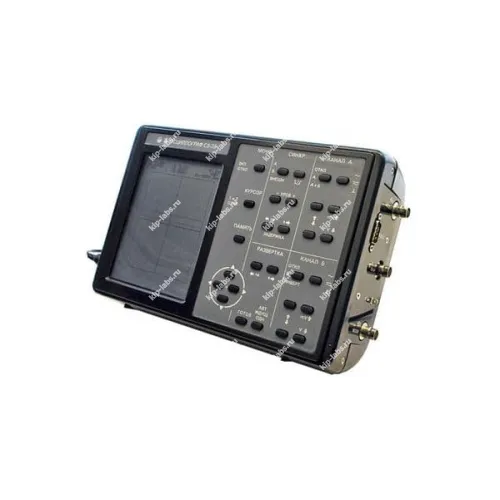

Описание модели: С8-39 - Осциллограф запоминающий цифровой
Модель С8-39, выпускаемая МНИПИ, представляет собой компактный цифровой запоминающий осциллограф для анализа периодических сигналов в полосе 0-50 МГц. Он фиксирует однократные электрические импульсы в цифровой памяти с частотой дискретизации до 50 МГц. Форма сигналов отображается на ЖКИ, при этом доступны измерения амплитудных и временных параметров.
Прибор используют для ремонта, наладки и технического обслуживания электронных приборов и узлов автоматики, вычислительной техники и связи в лабораторных и цеховых условиях, при этом возможна эксплуатация на подвижных объектах от бортового источника постоянного напряжения 12 ± 3 В. Кроме того, устройство естественно вписывается в линейку осциллографы, что облегчает подбор сопутствующего оборудования. При необходимости интерфейс RS-232C применяется для обмена данными.
Преимущества
С8-39 допускает одновременное наблюдение двух каналов и оснащён курсорными и маркерными измерениями, что позволяет оперативно сравнивать временные и амплитудные характеристики сигналов. Кроме того, режимы усреднения упрощают выделение полезной составляющей на фоне помех.
Область применения
Осциллограф применяют при ремонте и наладке электронных устройств в лабораториях и на производстве. При необходимости прибор используется на мобильных платформах с бортовым питанием 12 ± 3 В.
- АЦП: 2 канала, 50 МГц, 8 бит
- Эквивалентная частота дискретизации 5 ГГц
- Маркерные измерения U: ±2,5%, Т: ±1,5%
- Предзапуск 8 экранов, послезапуск 150 экранов
- Одновременное наблюдение 2-х сигналов
- Курсорные измерения DU и DT
- Режимы усреднения и автоматические измерения DU и DT
- Интерфейс RS 232C
- Масса 3 кг
Теxнические характеристики осциллографа С8-39
| Параметр | Значение |
|---|---|
| Число каналов | 2 |
| Полоса пропускания: | 50 МГц |
| Время нарастания Пх | ? 7,0 нс |
| Входной импеданс | 1 МОм, 35 пФ или согласованный ТВ-вход |
| Коэффициенты отклонения | 5 мВ/дел - 5В/дел (шаг 1-2-5) |
| Погрешность амплитудных измерений: | ±2 % |
| Входное напряжение: максимальное с делителем 1:10 | 100 В 250 В |
| Пределы перемещения изображения по Y | 10 дел |
| Горизонтальное отклонение | |
| Частота дискретизации: | 50 МГц |
| Эквивалентная частота дискретизации: | 5 ГГц |
| Коэффициенты развёртки | 0,01 мкс/дел - 2 с/дел (шаг 1-2-5) |
| Погрешность временных измерений | ±1,5 % |
| Синхронизация | Внутренняя по любому каналу, внешняя в диапазоне частот от 10 Гц до 50 МГц |
| Режимы сбора данных Предзапуск, послезапуск (задержка запуска) на всех развертках, режим усреднения и накопления, запись и хранение однократных сигналов | |
| Цифровые измерения Амплитудные и временные измерения между маркерами, автоматические измерения: амплитуды импульсов с плоской вершиной, размаха сигнала, периода и частоты следования периодического сигнала, длительности импульса на уровне 0,5, времени нарастания и спада импульсов между уровнями 0,1 - 0,9 | |
| Величина отрицательной задержки | tз = 8 tразв |
| Величина положительной задержки | tз = 150 tразв |
| Величина предзапуска | 0 - 100% |
| Общие характеристики | |
| Дополнительные возможности Эергонезависимая память для хранения установленных режимов работы, калибровка под управлением процессора | |
| Интерфейс | RS - 232C |
| Встроенный калибратор | "меандр" 5 кГц, (4±0,002) В |
| Тип экрана | ЖК |
| Размер экрана | 320х240 точек |
| Питание | (230±22) В, 50 Гц; =(12±3) В |
| Источник питания | KWMO20-1812M |
| Потребляемая мощность | 15 В· А |
| Габаритные размеры (HxWxD) | 80х175х267 мм |
| Масса | 3 кг |
| Условия эксплуатации: | |
| Рабочая температура | +5 - +40 С |
| Влажность | 80% при 25 С |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф запоминающий цифровой С8-39 | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 30900-05 |
| Производитель | МНИПИ |
| Страна производитель | Беларусь |
| Гарантия (мес.) | 24 |
