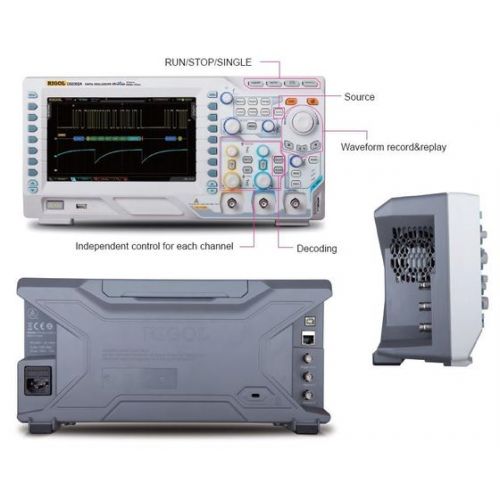

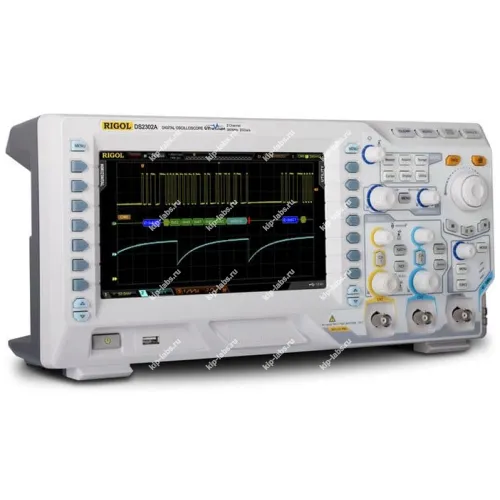

Осциллограф цифровой запоминающий RIGOL DS2202A

Кратко о модели: Осциллограф цифровой запоминающий RIGOL DS2202A

Семейство двухканальных запоминающих осциллографов DS2000A от RIGOL представляет собой очередной этап эволюции линейки DS2000, в конструкцию которой интегрирована технология визуализации UltraVision, ранее применённая в старших сериях DS4000 и DS6000; при этом обновлённый подход к представлению и обработке сигналов привёл к переработке интерфейса и методов анализа, а сами осциллографы получили расширенный набор инструментов для визуализации.

Приборы серии DS2000A обладают расширенными режимами запуска и дополнительными аналитическими функциями, что делает их более гибкими при решении диагностических задач; благодаря этому инженеры получают более удобный набор средств для работы с комплексными сигналами. Одновременно усовершенствованные алгоритмы сбора и отображения улучшают восприятие сигналов в условиях сложных помех.

Модель RIGOL DS2202A заявлена с полосой пропускания 200 МГц, максимальной частотой дискретизации 2 ГГц и двумя аналоговыми входами; таким образом прибор сочетает достаточную полосу и скорость выборки для типовых задач разработки и тестирования.

В линейке также предусмотрены бюджетные модификации, например RIGOL DS2102E, в которых часть аппаратных опций исключена ради снижения стоимости; за счёт этого удаётся сохранить основные режимы запуска и возможности декодирования последовательных шин при уменьшении набора вспомогательных функций. Нейтрально: дискретность выборки и встроенные средства синхронизации делают прибор уместным для типовых задач отладки; кроме того, стандартные последовательные интерфейсы используются для интеграции в автоматизированные стенды.

Ключевые особенности

Прибор объединяет развитые средства захвата и отображения форм сигналов с набором опций для автоматических измерений и статистики, что ускоряет анализ и сокращает время поиска неисправностей; за счёт этого инженеры быстрее получают количественные данные по параметрам цепей и интерфейсов. При этом расширенные режимы запуска и декодирование шин повышают эффективность отладки как аналоговых, так и цифровых узлов.

Где применяется

Осциллограф находит применение в лабораторной практике и при прикладной разработке электроники; в итоге его используют при проектировании, тестировании и отладке как цифровых, так и аналоговых устройств. Таким образом устройство подходит для проверки сигналов интерфейсных шин встраиваемых систем и для контроля работоспособности модулей на этапе разработки.

Нейтрально: за счёт дискретности выборки и опций синхронизации прибор уместен в составе автоматизированных испытательных стендов и лабораторных комплектов, где требуется стабильная передача данных и интеграция по стандартным интерфейсам.

Функциональные возможности осциллографа RIGOL DS2202A:

• Полоса пропускания 200 МГц;
• Максимальная частота дискретизации в режиме реального времени 2 ГГц;
• Количество каналов: 2;
• Максимальная скорость регистрации до 50 000 осциллограмм в секунду;
• Возможность записи и воспроизведения до 65 000 кадров;
• Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M?), 500 мкВ/дел ~ 1 В/дел (50 ?);
• Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Градации яркости при отображении формы сигнала: до 256;
• Глубина памяти 14M, опционально - 56М;
• вертикальное разрешение 8 бит;
• Режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I?C, RS232, SPI, USB, FlexRay, CAN Математические операции;
• Запуск по данным последовательной шины и декодирование (опционально) протоколов I?C, SPI, RS232, CAN и т.д.;
• Широкие возможности автоматических измерений со статистикой;
• Инновационная технология от Rigol - UltraVision;
• Дисплей: цветной, ЖК, диагональ 20 см, 800х480;
• Интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
• Габариты DS2302A: 361х180х130 (мм);
• Вес 3,9 кг;
• Ввключены в Госреестр СИ, регистрационный № 54989-13;
• Гарантия 3 года;

Комплект поставки осциллографа RIGOL DS2202A:

1. Осциллограф цифровой двухканальный запоминающий RIGOL DS2202A среднего ценového класса
2. Осциллографические щупы – 2 шт.
3. Сетевой кабель
4. USB кабель для подключения к ПК
5. Краткое руководство по эксплуатации
6. CD диск с руководством по эксплуатации и программным обеспечением

Дополнительные опции, пробники, переходники для RIGOL DS2202A:

1. Комплект для монтажа в стойку RM-DS2000A
2. Адаптер USB-GPIB
3. Пассивный пробник RP2200
4. Пассивный пробник RP3300A
5. Высоковольтный пробник RP1300H
6. Высоковольтный пробник RP1050H
7. Токовый пробник RP1001C
8. Токовый пробник RP1002C
9. Токовый пробник RP1003C
10. Токовый пробник RP1004C
11. Токовый пробник RP1005C
12. Блок питания для токовых пробников RP1000P
13. Дифференциальный высоковольтный пробник RP1025D
14. Дифференциальный высоковольтный пробник RP1050D
15. Дифференциальный высоковольтный пробник RP1100D
16. Адаптер 50 Ом RT50J
17. Опция расширения памяти до 56 М (1 канал) / 28 М (2 канала) MEM-DS2000A
18. Опция расширенного запуска AT-DS200A
19. Опция декодирования сигналов последовательных шин I2C, RS232, SPI SD-DS2000A
20. Опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A.

Описание осциллографа цифрового производительного двухканального RIGOL DS2102E в бюджетном исполнении:

Линейка RIGOL DS2000A представляет собой развитие серии DS2000 с интеграцией технологии UltraVision, использовавшейся ранее в старших моделях DS4000 и DS6000; благодаря этому даже бюджетные исполнения унаследовали основные принципы представления и анализа сигналов, что позволило сохранить информативность отображения. В результате пользователи получают знакомую логику работы интерфейса и улучшенные возможности визуализации.

Модификации с индексом "E" (Econom) сконструированы как упрощённые варианты основной серии: ряд дорогостоящих и редко применяемых аппаратных компонентов исключён, что снижает себестоимость изделия. Таким образом достигается компромисс между ценой и набором функций, при котором сохраняются ключевые опции запуска и декодирования, необходимые для разработки и диагностики.

Цифровой запоминающий осциллограф RIGOL DS2102E обладает полосой пропускания 100 МГц, частотой дискретизации 2 ГГц и двумя аналоговыми входами; при этом возможность синхронизации и поддержки декодирования последовательных шин делает прибор практичным для типовых задач проектирования и отладки.

Функциональные возможности осциллографа RIGOL DS2102Е:

• Полоса пропускания 100 МГц;
• Максимальная частота дискретизации в режиме реального времени: 1 Гвыб/c на канал;
• Количество аналоговых входных каналов: 2;
• Максимальная скорость регистрации до 50 000 осциллограмм в секунду;
• Возможность записи и воспроизведения до 65 000 кадров;
• Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M?), 500 мкВ/дел ~ 1 В/дел (50 ?);
• Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Градации яркости при отображении формы сигнала: до 256;
• Глубина памяти 14M, опционально - 56М, вертикальное разрешение 8 бит;
• Режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I?C, RS232, SPI, USB, FlexRay, CAN;
• Математические операции;
• Запуск по данным последовательной шины и декодирование (опционально) протоколов I?C, SPI, RS232, CAN и т.д.;
• Широкие возможности автоматических измерений со статистикой;
• Инновационная технология от Rigol - UltraVision;
• Дисплей: цветной, ЖК, диагональ 20 см, 800х480;
• Интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
• Габариты DS2302A: 361х180х130 (мм);
• Вес 3,9 кг;
• Ввключены в Госреестр СИ, регистрационный № 54989-13;
• Гарантия 3 года;

Комплект поставки осциллографа RIGOL DS2102Е:

1. Осциллограф цифровой производительный двухканальный RIGOL DS2102E в бюджетном исполнении
2. Осциллографические щупы – 2 шт.
3. Сетевой кабель
4. USB кабель для подключения к ПК
5. Краткое руководство по эксплуатации
6. CD диск с руководством по эксплуатации и программным обеспечением

Дополнительные опции, пробники, переходники для RIGOL DS2102Е:

1. Комплект для монтажа в стойку RM-DS2000A
2. Адаптер USB-GPIB
3. Пассивный пробник RP2200
4. Пассивный пробник RP3300A
5. Высоковольтный пробник RP1300H
6. Высоковольтный пробник RP1050H
7. Токовый пробник RP1001C
8. Токовый пробник RP1002C
9. Токовый пробник RP1003C
10. Токовый пробник RP1004C
11. Токовый пробник RP1005C
12. Блок питания для токовых пробников RP1000P
13. Дифференциальный высоковольтный пробник RP1025D
14. Дифференциальный высоковольтный пробник RP1050D
15. Дифференциальный высоковольтный пробник RP1100D
16. Адаптер 50 Ом RT50J
17. Опция расширения памяти до 56 М (1 канал) / 28 М (2 канала) MEM-DS2000A
18. Опция расширенного запуска AT-DS200A
19. Опция декодирования сигналов последовательных шин I2C, RS232, SPI SD-DS2000A
20. Опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A.
