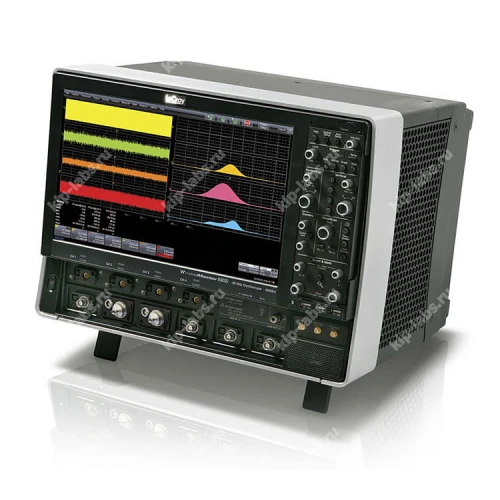

Осциллограф цифровой запоминающий WM 816Zi-B-R

Кратко о модели: Осциллограф цифровой запоминающий WM 816Zi-B-R

Модель WM 816Zi-B-R - цифровой запоминающий осциллограф от Teledyne LeCroy. Устройство предназначено для записи, визуализации и последующего анализа электрических сигналов; оно применимо как в лабораторных, так и в прикладных условиях.

Прибор адаптирован для исследования временных и спектральных характеристик сигналов, при этом фиксирует переходные процессы и обеспечивает сопоставление показаний между каналами, осциллографы этой серии легко интегрируются в типовые стенды тестирования. Благодаря этому достигается удобство при оценке синхронности и задержек между траекториями сигнала. В ряде задач уместна дискретизация каналов и применение функций самокалибровки.

Ключевые особенности

• Запоминающая цифровая архитектура позволяет захватывать сигналы и воспроизводить их для последующего просмотра
• Поддержка многоканального режима с возможностью синхронного анализа
• Набор триггеров, позволяющих выделять события по временным и амплитудным условиям
• Инструменты математической обработки и автоматических измерений для оценки параметров сигналов
• Стандартные интерфейсы подключения и экспорт данных для интеграции в тестовые стенды

Где применяется

• В исследовательских лабораториях при разработке электронных устройств
• На производстве и в сервисных подразделениях для наладки и контроля плат
• В отделах испытаний при анализе помех и переходных процессов
• В учебных лабораториях для практических занятий по электронике и обработке сигналов

Краткое описание цифрового запоминающего осциллографа WM 816Zi-B-R

• Полосы пропускания: 4 ГГц, 6 ГГц, 8 ГГц, 13 ГГц, 16 ГГц, 20 ГГц, 25 ГГц, 30 ГГц
• Количество каналов: 4
• Макс. частота дискретизации: 80 ГГц
• Макс. объем памяти: 512 МБ
• Входные сопротивления: 50 Ом и 1 МОм
• Технология X-Stream II – скорость измерений до 750000 в секунду
• Режим запуска TriggerScan для аппаратного поиска редко повторяющихся аномалий по параллельным условиям запуска
• Скорость передачи данных на внешний компьютер 325 Мб/сек (опция LSIB)
• Режимы WaveStream (скорость обновления дисплея 2500 осциллограмм/сек) и WaveScan (программный поиск аномалий)
• Расширенная математика, автоизмерения, статистика, тренды
• Поддержка анализа низко- и высокоскоростных (опция) потоков последовательных данных
• Цветной сенсорный ЖКИ (39 см), поддержка второго внешнего сенсорного монитора для расширения рабочего стола
• Поддержка пробников всех типов: пассивных, активных, дифференциальных, высоковольтных, токовых, логических
