Назначение и принцип: MSO-72104EA - Осциллографы смешанных сигналов

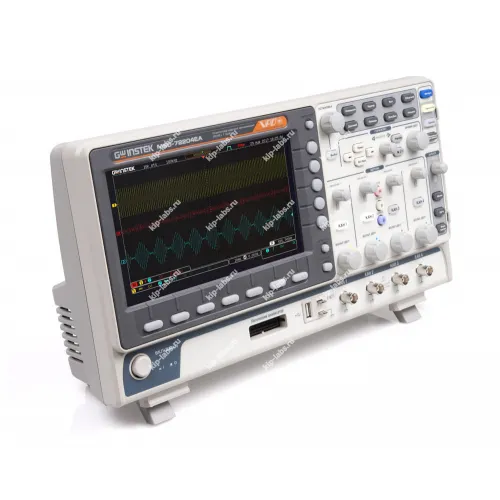

MSO-72104EA - осциллограф смешанных сигналов от GW Instek, предназначенный для записи и анализа одновременно поступающих аналоговых и цифровых каналов; при этом прибор рассчитан на исследование формы сигналов и вопросов их синхронизации.
В работе его применяют для контроля временных соотношений между сигналами и для отладки цифровых интерфейсов, при этом захват данных выполняется с последующей постобработкой, что позволяет фиксировать и детально исследовать короткие и редкие события. Инструмент также востребован в осциллографы по назначению.
Функциональные опции
Аппарат оснащён комплексом измерительных и диагностических инструментов, что даёт возможность проводить как базовые проверки, так и углублённый анализ сигналов.
- Смешанный ввод аналоговых и цифровых каналов
- Разнообразные режимы запуска и фильтрации сигнала
- Набор математических функций, включая преобразование Фурье
- Средства для корреляции и измерения временных задержек
- Встроенные инструменты визуализации и сохранения снимков осциллограммы
Сферы использования
При разработке и отладке электронных схем прибор применяют для проверки и настройки, а также для тестирования встраиваемых систем и анализа высокоскоростных цифровых шин. При эксплуатации он удобен для лабораторных испытаний и контроля серийных плат, при калибровке реализована внутренняя процедура выравнивания параметров, что облегчает поддержание метрологических характеристик.
На практике устройство используют инженеры верификации, монтажные техники и специалисты сервисной поддержки; при этом прибор также применяется для анализа помех и тестирования протоколов передачи данных.
Поддерживаемые интерфейсы ввода‑вывода и опции подключения внешних модулей (включая, например, RS-232C) зависят от выбранной конфигурации, что влияет на набор доступных функций. Дискретность и глубина выборки подбираются под конкретные задачи.
Описание серии и возможностей MSO-72104EA
Серия цифровых осциллографов смешанных сигналов MSO-72000 включает 12 моделей и представляет собой линейку 2‑ и 4‑канальных приборов с полосой до 200 МГц; платформа опирается на аппаратные и программные ресурсы GDS-72000E. При этом устройства характеризуются широким набором измерительных возможностей и высокой скоростью обновления экрана - 120.000 осциллограмм/с; большой объём внутренней памяти 10М на канал позволяет выделить полезный сигнал и провести его детальный анализ.
Серия разделена на две линейки: MSO-72000E и MSO-72000EA. Первая оснащена встроенным 16‑канальным логическим анализатором, а линейка MSO-72000EA дополнительно включает встроенный генератор сигналов произвольной формы с диапазоном до 25 МГц, причём выходы генератора выведены на заднюю панель.
Ключевые особенности
- Количество каналов 2, 4
- Полоса пропускания 70, 100 и 200 МГц
- Максимальная частота дискретизации: 1 ГГц
- Максимальный объем памяти 10 МБ
- Логический анализатор Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART(RS232/422/485), CAN, LIN, Parallel Bus
- Формирование сигналов СПФ (модели MSO-72хххEA)2 канала, частота до 25 МГц, ЦАП 14 бит
- Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120.000 осц./с)
- Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
- Режим сегментированной памяти (до 29,000
Технические характеристики осциллографа MSO-72104EA
| Характеристика | Параметр | Значения |
|---|---|---|
| Канал вертикального | Число каналов | 4 |
| отклонения | Полоса пропускания (-3 дБ) | 0…100 МГц |
| Огранич. полосы пропуск. | 20 МГц | |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел | |
| Погрешность установки Коткл. | ± 3 % | |
| Время нарастания | ≤ 3,5 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |
| Макс. входное напряжение | 300 В (DC+AС пик), Кат I | |
| Математика | +, -, х; ?, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,005 % | |
| Режимы работы | Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y | |
| синхронизация | Источники синхросигнала | любой из каналов, внеш. (Ext только 2 кан. мод.), сеть |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине; по скорости нарастания и спада. | |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность синхр. | 1 дел | |
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит |
| Частота дискретизации | 2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал | |
| Интерполяция | SinX/x | |
| Длина записи (макс.) | 10 МБ/ на кан | |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. | |
| Курсорные измерения | Функции | DU; DT; 1/DT |
| Автоматические измерения | Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза | |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Логический анализатор | Максимальная вх. частота | 200 МГц |
| Частота дискредитации | 1 ГГц/ на кан | |
| Число каналов | 16 (D0-D15) | |
| Длина памяти (макс.) | 10 МБ/ на кан | |
| Общий объем | 2 ГБ | |
| Синхронизация | по фронту, по последовательности (Pattern), по длит. импульса Последов. шины (I2C, SPI, UART(RS232/ 422/ 485), паралл. шины CAN/ LIN | |
| Порог срабатывания | TTL, CMOS (5В, 3.3В, 2.5В), ECL, PECL, 0V + опред. пользователем | |
| Генератор сигналов произвольной формы ( MSO-72хххEA) | Максимальная частота | 25 МГц |
| Частота дискретизации | 200 МГц | |
| Разрешение ЦАП | 14 бит | |
| Число каналов | 2 | |
| Формы сигнала | синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненциальное нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac | |
| Амплитуда | 20 мВ … 5 В п-п | |
| Дополнительные возможности | Интерфейс | USB, LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 осц./ с. | |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей | |
| Общие данные | ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8 ? 10 дел (разреш. 800 х 480) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) | |
| Габариты, масс | 384 х 208 х 127 мм, 2,8 кг | |
| Комплект поставки | Шнур питания (1), осц. делитель 1:1/1:10 (2/4 по числу каналов), GTL-16E (16-кан лог. пробник), соед. кабель GTL-110 (2, BNC-BNC, для мод. MSO-72хххEA), РЭ (1) |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 68026-17 |
| Производитель | GWInstek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
