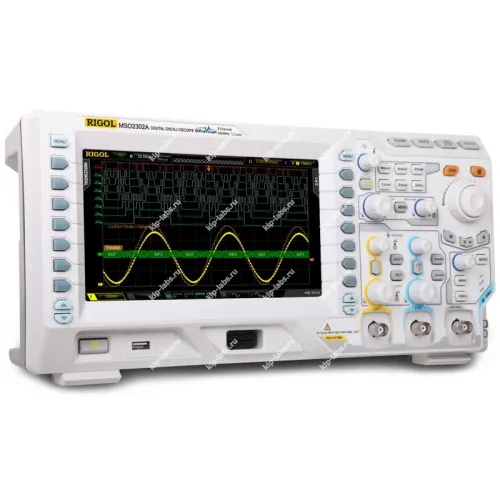

Осциллограф цифровой двухканальный RIGOL MSO2302A-S

Кратко о модели: Осциллограф цифровой двухканальный RIGOL MSO2302A-S

RIGOL MSO2302A-S - это двухканальный цифровой осциллограф со встроенным генератором сигналов. Модель реализует следующий этап развития линейки DS2000 и использует технологию визуализации UltraVision, которая ранее применялась в старших сериях DS4000 и DS6000.

Серия MSO2000A-S (MSO2072A-S, MSO2102A-S, MSO2202A-S, MSO2302A-S) получила обновлённые рабочие параметры и расширенные режимы запуска. За счёт этого возросли возможности анализа сигналов и отладки сложных схем; дополнительные сведения доступны у производителя RIGOL, а полный ассортимент приборов - в разделе осциллографы.

MSO2302A-S обеспечивает полосу пропускания 300 МГц и оснащён двумя аналоговыми входами, при этом максимальная частота дискретизации в режиме реального времени достигает 2 ГГц.

Ключевые особенности

Прибор сочетает быструю регистрацию осциллограмм и расширенные возможности встроенного генератора. Таким образом интерфейс и система управления остаются понятными в лабораторной эксплуатации.

• Технология отображения UltraVision для детальной визуализации сигнала;
• Встроенный произвольный генератор с двумя каналами и широким набором стандартных и пользовательских форм;
• Высокая скорость регистрации - до 50 000 осциллограмм в секунду и поддержка глубокой памяти;
• Поддержка цифровых входов - 16 каналов для логического анализа;
• Вариативные режимы запуска и опции декодирования последовательных шин (опционально).

Где применяется

Прибор применяют при проведении лабораторных исследований и проверке работоспособности электронных схем, что позволяет выполнять точную верификацию. Он также используется при отладке встраиваемых систем и при анализе цифровых шин, где требуется согласование аналоговых и логических сигналов.

В отдельных задачах уместна дискретность выборки.

Функции и характеристики

• Полоса пропускания 300 МГц;
• Максимальная частота дискретизации в режиме реального времени 2 ГГц;
• Количество каналов: 2 + 16 цифровых;
• Максимальная скорость регистрации до 50 000 осциллограмм в секунду;
• Возможность записи и воспроизведения до 65 000 кадров;
• Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M?), 500 мкВ/дел ~ 1 В/дел (50 ?) Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Градации яркости при отображении формы сигнала: до 256;
• Глубина памяти 14M, опционально - 56М;
• вертикальное разрешение 8 бит;
• Режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I?C, RS232, SPI, USB, FlexRay, CAN Математические операции;
• Запуск по данным последовательной шины и декодирование (опционально) протоколов I?C, SPI, RS232, CAN и т.д.;
• Параметры встроенного генератора:
  - число каналов 2;
  - частота выходного сигнала до 25МГц, разрешение 0,1Гц;
  - стабильность частоты 50ppm (для частоты >10кГц);
  - частота дискретизации 200МГц;
  - разрешение по вертикали 14бит;
  - стандартные формы выходных сигналов: синус (0.1Гц~25МГц), прямоуг., импульсный (0.1Гц~15МГц), шумовой (25МГц), треугольный (0,1Гц~100кГц);
  - выходные сигналы произвольной формы: кардинальный синус (sin(x)/x), убывание и возрастание по экспоненциальному закону, ЭКГ, постоянный ток, функция Гаусса, гаверсинус, функция Лоренца, пользовательские сигналы (от 0,1Гц до 10МГц);

• Широкие возможности автоматических измерений со статистикой;
• Инновационная технология от Rigol - UltraVision;
• Дисплей: цветной, ЖК, диагональ 20 см, 800х480;
• Интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
• Габариты DS2302A: 361х180х130 (мм);
• Вес 3,9 кг;
• Ввключены в Госреестр СИ, регистрационный № 54989-13;
• Гарантия 3 года;

Состав поставки

1. Осциллограф цифровой двухканальный запоминающий RIGOL MSO2302A-S со встроенным генератором сигналов
2. Осциллографические щупы – 2 шт.
3. Сетевой кабель
4. USB кабель для подключения к ПК
5. Краткое руководство по эксплуатации
6. CD диск с руководством по эксплуатации и программным обеспечением

Аксессуары и опции для RIGOL MSO2302A-S

1. Комплект для монтажа в стойку RM-DS2000A
2. Адаптер USB-GPIB
3. Пассивный пробник RP2200
4. Пассивный пробник RP3300A
5. Высоковольтный пробник RP1300H
6. Высоковольтный пробник RP1050H
7. Токовый пробник RP1001C
8. Токовый пробник RP1002C
9. Токовый пробник RP1003C
10. Токовый пробник RP1004C
11. Токовый пробник RP1005C
12. Блок питания для токовых пробников RP1000P
13. Дифференциальный высоковольтный пробник RP1025D
14. Дифференциальный высоковольтный пробник RP1050D
15. Дифференциальный высоковольтный пробник RP1100D
16. Адаптер 50 Ом RT50J
17. Опция расширения памяти до 56 М (1 канал) / 28 М (2 канала) MEM-DS2000A
18. Опция расширенного запуска AT-DS200A
19. Опция декодирования сигналов последовательных шин I2C, RS232, SPI SD-DS2000A
20. Опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A.
