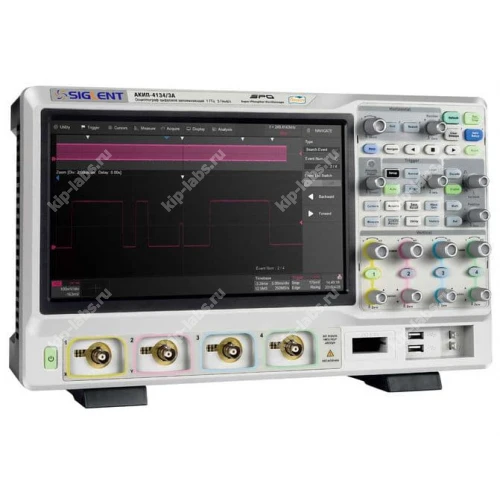

Описание осциллографа АКИП-4134/3А
Осциллограф АКИП-4134/3A предназначен для исследования формы и измерения амплитудных и временных параметров электрических сигналов. Принцип действия осциллографа основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память.
АКИП-4134/3А осциллограф – высокоточная модель с широкой сферой использования (от ремонтных мастерских и учебных заведений до научно-исследовательских лабораторий высокого класса, плюс купить прибор может и обычный радиолюбитель, увлеченный изучением колебательных процессов). АКИП-4134/3А осциллограф обладает безупречными техническими характеристиками, которые полностью оправдывают его цену, и отличается удобством эксплуатации, что обусловлено небольшими габаритами и массой. Корпус устойчив к механическим нагрузкам и легко переносит интенсивную эксплуатацию. Прибор измеряет заданные параметры в реальном времени и выводит информацию на специальный экран. Это эталонная техника, соответствующая самым строгим стандартам.
Отличительные особенности:
- Режимы сбора данных: выборка, пиковый детектор (400 пс), усреднение (4/.../512), ERES (режим увеличенного разрешения АЦП);
- 256 уровней интенсивности свечения луча (яркостная или цифровая градация частоты разверток в зависимости от частоты их повторения);
- Высокая скорость обновления экрана до 500.000 осц./с;
- Режим сегментированной памяти;
- Режим HISTORY;
- Интерполяция - Sin X/х, линейная;
- Автоматические (до 38-и параметров) и курсорные измерения;
- Математические функции, БФП;
- Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
- Cинхронизация и декодирование сигналов, стандартно, I2C, SPI, UART/RS232, CAN, LIN, опционально, I2S, MIL-1553, FlexRay;
- Опция - логический анализатор 16 каналов. Опция - функциональный генератор до 25 МГц;
- Интерфейсы USB, LAN;
- TFT емкостный сенсорный дисплей (диагональ 25,65 см, разрешение 1024х600).
Технические характеристики осциллографа АКИП-4134/3А
| Параметр | Значения | |||||
|---|---|---|---|---|---|---|
| Канал вертикального отклонения | ||||||
| Число каналов | 4 | |||||
| Полоса пропускания (-3 дБ) | 0...1 ГГц | |||||
| Время нарастания | ≤ 0,4 нс | |||||
| Ограничение ПП | 20 МГц, 200 МГц | |||||
| Коэффициент отклонения (Коткл.) | 500 мкВ/дел…1 В/дел - 50 Ом; 500 мкВ/дел…10 В/дел - 1 МОм | |||||
| Погрешность установки Коткл. | ±3 % | |||||
| Диапазон установки смещения | 500 мкВ/дел...100 мВ/дел: ± 1 В; 102 мВ/дел...1 В/дел: ± 10 В; 1,02 В/дел...10 В/дел: ± 100 В | |||||
| Входной импеданс | 50 Ом (± 2 %), 1 МОм (± 2 %) / 16 пФ ± 2 пФ | |||||
| Максимальное входное напряжение | ≤ 400 Впик (DC+AС пик), Кат I - 1 МОм ≤ 5 Вскз, ±10 Впик - 50 Ом | |||||
| Канал горизонтального отклонения | ||||||
| Коэффициент развертки (Кразв.) | 200 пс/дел….1000 с/дел | |||||
| Самописец (ROLL): 50 мс/дел...1000 с/дел | ||||||
| Погрешность установки Кразв. | ± 1*10-6 | |||||
| Режимы работы | Основной, ZOOM окна, самописец (ROLL), X-Y | |||||
| Синхронизация | ||||||
| Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал | |||||
| Режимы запуска развертки | Автоматический, ждущий, однократный | |||||
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN | |||||
| Предзапуск | 0…100% памяти | |||||
| Послезапуск | 0…5000 делений | |||||
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |||||
| Чувствительность синхронизации | Внутренняя: 0,3...1,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания) | |||||
| Аналого-цифровое преобразование | ||||||
| Разрешение по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) | |||||
| Частота дискретизации | 2,5 ГГц на канал (5 ГГц при объединении каналов) | |||||
| Интерполяция | SinX/X, X | |||||
| Длина записи | 125 МБ на канал (250 МБ при объединении каналов) | |||||
| Пиковый детектор | 400 пс | |||||
| Режимы работы | Выборка, пиковый детектор (400 пс); усреднение, накопление, эквивалентное разрешение | |||||
| Курсовое измерение | ||||||
| Функции | DU; DT; 1/DT | |||||
| Автоматические измерения | ||||||
| Функции по вертикали | Uпик-пик; Uампл; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе | |||||
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэфициент заполнения (%), фаза | |||||
| Измерение задержки | FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF | |||||
| Математика | ||||||
| Функции | +, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ | |||||
| Операторы | Любой аналоговый канал | |||||
| Декодирование | ||||||
| Формат данных | I2C, SPI, UART/RS232, CAN, LIN | |||||
| Логический анализатор (опция) | ||||||
| Число каналов | 16 | |||||
| Частота дискретизации | 1,25 ГГц максимум | |||||
| Длина памяти | до 62,5 МБ/канал | |||||
| Синхронизация | По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN | |||||
| Порог срабатывания | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 10 В) | |||||
| Генератор функциональный (опция) | ||||||
| Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) | |||||
| Частотный диапазон | 1 мкГц...25 МГц (Синус); 1 мкГц...10 МГц (Прямоугольник, импульс); 1 мкГц...300 кГц (Пила); 1 мкГц...5 МГц (сигналы произвольной формы); Шум, полоса частот > 25 МГц | |||||
| Разрешение | 1 мкГц | |||||
| Погрешность установки | ±5*10-5 | |||||
| Частота дискретизации | 125 МГц | |||||
| Длина памяти | 16000 точек для произвольной формы | |||||
| Разрядность АЦП | 14 бит | |||||
| Выходной уровень | -1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм) | |||||
| Постоянное смещение | ± 3 В (1 МОм); ± 1,5 В (50 Ом) | |||||
| Скважность | 1 % ~ 99 % (для прямоугольника и импульса) | |||||
| Симметрия | 0 % ~ 100 % (для пилы) | |||||
| Дополнительные возможности | ||||||
| Режим HISTORY | Сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал) | |||||
| Интерфейс | USB TMC (host/device), LAN | |||||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |||||
| Режим X-Y | Х – кан 1, Y – кан 2, 4; разность фаз < 3° до 100 кГц | |||||
| Общие характеристики | ||||||
| ЖК-дисплей | Цветной (TFT), емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений | |||||
| Напряжение питания | 100…240 В (50/ 60 Гц), 100...120 В (400 Гц); 100 Вт максимум | |||||
| Габариты | 370 х 144 х 231 мм | |||||
| Масса | 4 кг | |||||
Комплект поставки осциллографа АКИП-4134/3А
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой запоминающий АКИП-4134/3А | 1 |
| 2 | Шнур питания | 1 |
| 3 | Делитель 1:1/1:10 | 2 |
| 4 | Кабель USB | 1 |
| 5 | Руководство по эксплуатации на CD | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 75674-19 |
| Производитель | АКИП |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
