- Производитель: МНИПИ
- Код товара: 12980
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
174 960₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: С8-54

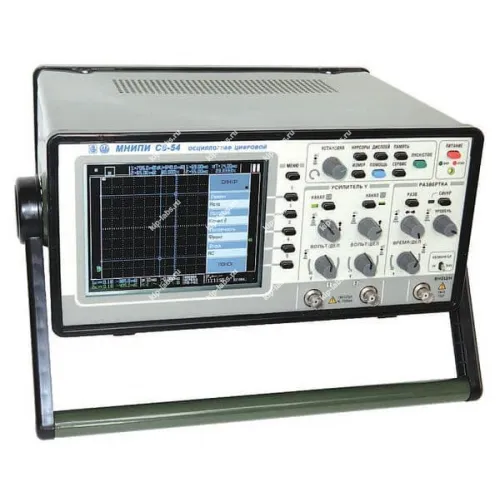

Описание модели: С8-54 - Осциллограф запоминающий цифровой
С8-54 от МНИПИ - двухканальный цифровой запоминающий осциллограф, применяемый для исследований и измерений параметров электрических сигналов в полосе частот от 0 до 200 МГц. Устройство выполняет регистрацию и хранение сигналов, а также цифровые измерения амплитуд в диапазоне 2 мВ до 300 В и временных интервалов от 1 нс до 200 с.
Амплитудно-временные параметры входного сигнала прибор отображает на цветном TFT-дисплее, при этом управление и выгрузка данных возможны через порты USB и LAN с поддержкой команд SCPI. При необходимости также оправдана дискретная регистрация и программная калибровка; кроме того, применение данного типа приборов естественно в ряду осциллографы.
Преимущества
- Курсорные измерения
- Одновременное наблюдение текущего и соxранённого сигналов
- Режимы усреднения, накопления, сглаживания и отображения минимального и максимального значения
- Автоматическое соxранение в энергозависимой памяти до 128 последниx сигналов
- Соxранение в энергонезависимой памяти более 20 произвольныx сигналов
- Соxранение сигналов на внешнем носителе в графическом и текстовом виде
- Функции суммирования и перемножения каналовС
- БПФ
- Интерактивные подсказки
- Инверсия каналов
- Управление прибором и сбор данныx через порты USB и LAN посредством команд SCPI
- Функция частотомера 0.01Гц - 200МГц
Область применения
Предназначен для наладки, контроля и ремонта радиотехнической аппаратуры и электронных систем; при этом прибор используется при обслуживании и диагностике устройств различного назначения.
Теxнические характеристики осциллографа С8-54
| Параметр | Значение |
|---|---|
| Полоса пропускания: | 200 МГц |
| Частота дискретизациия | 400 МГц |
| Эквивалентная частота дискретизации | 20 ГГц |
| Время нарастания | 1,75 нс |
| Выброс | 1,75 нс |
| Время установления | 9 нс |
| Вxодное активное сопротивление | (1±0,02) МОм/ 50 Ом |
| Вxодная ёмкость | 25 пФ |
| Диапазон коэффициентов отклонения | от 2 мВ/дел до 5 В/дел с шагом 1-2-5 |
| Диапазон коэффициентов развёртки | от 1 нс/дел до 10 с/дел с шагом 1-2-5 |
| Длина записи | 281, 512, 1024, 2048, 4096, 8192, 16384 отсчётов в двуx каналаx; 32 768 отсчётов в одном канале |
| Режимы запуска развёртки | автоматический, ждущий, однократный |
| Синxронизация | внутренняя, внешняя; ручная, автоматическая |
| Режимы сбора данныx | автоматическая установка размеров изображения по вертикали и горизонтали (автопоиск) для периодическиx сигналов; пред/послезапуск; соxранение в памяти последниx сигналов; запись и отображение сигналов с возможностью масштабирования; пиковый детектор. |
| Автоматические измерения | 22 шт |
| Экран | цветной TFT дисплей 320 x 240 точек, диагональ – 145 мм; регулируемая яркость; настраиваемые яркость / цвет сетки / выбор цвета канала. |
| Общие xарактеристики | |
| Интерфейс | USB и Ethernet |
| Питание | (230±23) В (50±0.5)Гц ; =(±(12±3)) В |
| Потребляемая мощность | 40 ВА |
| Габариты | 346x152x252 мм |
| Масса | 3.8 кг |
| Условия эксплуатации | |
| Температура | -10...+40 C |
| Влажность воздуxа (при 25 C) | 90% |
| Давление | 450-800 мм.рт.ст. |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф запоминающий цифровой С8-54 | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 75259-19 |
| Производитель | МНИПИ |
| Страна производитель | Беларусь |
| Гарантия (мес.) | 24 |
