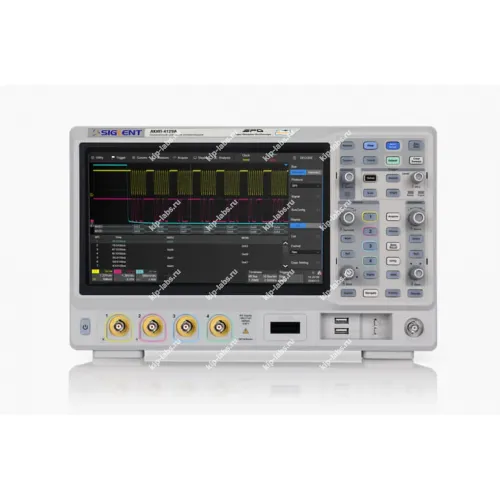

Осциллограф цифровой АКИП-4129А + Опция 200А

Назначение и принцип: Осциллограф цифровой АКИП-4129А + Опция 200А

Осциллограф АКИП-4129А допускает аппаратную разрядность АЦП 8 бит или 10 бит. Оператор может активировать опции расширения полосы пропускания для выполнения специализированных измерительных задач.

Аппарат обеспечивает максимальную частоту дискретизации 2 ГГц и максимальный объём памяти 200 МБ, при этом сохраняется детализация формы сигнала при фиксировании быстрых переходных процессов; в рамках осциллографы с такими параметрами доступна работа с высокоскоростными событиями.

Функциональные опции

При эксплуатации доступны режимы выборки, пикового детектора (1 нс) и ERES. Также реализована опция объединения каналов для повышения эффективной частоты дискретизации, что расширяет возможности настройки измерений. При калибровке уместна дискретность данных; предусмотрены интерфейсы USB и LAN, при этом обмен данными возможен через стандартный UART/RS232, что упрощает интеграцию в существующие измерительные цепочки.

Сферы использования

На практике прибор используют для анализа цифровых шин, отладки встраиваемых систем и оценки АЧХ узлов, что позволяет детально исследовать редкие или кратковременные события при поиске и воспроизведении аномалий во временных зависимостях сигналов.

Отличительные осоьенности:

• Количество каналов 4
• Частота дискретизации: 1 ГГц на канал (2 ГГц при объединении)
• Объем памяти на канал 100 МБ (200 МБ – при объединении)
• Режимы сбора данных: выборка, пиковый детектор (1 нс), ERES (режим увеличенного разрешения АЦП)
• Разрядность АЦП: 8 бит, 10 бит (полоса пропускания 100 МГц, максимальная память 100 МБ).
• 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
• Интерполяция: Sin X/х, линейная
• Более 50 видов автоматических измерений параметров, курсорные измерения
• Скорость обновления экрана: 120.000 осц./с (до 500.000 осц./с в режиме сегментированной развертки)
• Режим сегментированной памяти: до 90000 сегментов, минимальное межсегментное время (≤ 2 мкс)
• Встроенный частотомер: 7 разрядов
• Амплитудно-частотный анализ: построение диаграмм Боде
• Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
• Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем
• Функция автоустановки параметров развертки, запуска
• Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение квадтраного корня (√)
• Частотный анализ (БПФ), до 2 млн. точек.
• Режимы растяжки окна, самописец и XY
• Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD.
• Интерфейсы: USB TMC (host/device), LAN
• Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1024 x 600

Комплект поставки АКИП-4129А

• Осциллограф АКИП-4129А-1 шт.
• Шнур питания-1 шт.
• Делитель 1:1/1:10 (по количеству каналов)- 1 шт.
• Кабель USB-1 шт.
• Руководство по эксплуатации на CD-1 шт.
