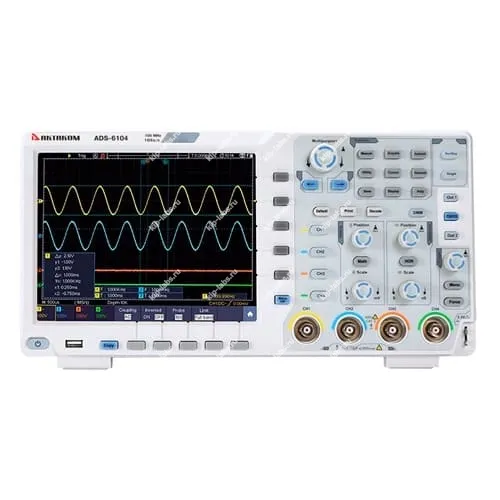

Описание модели: ADS-6104H - осциллограф цифровой
Цифровой прибор ADS-6104H предназначен для отображения и анализа электрических сигналов; его выпускает Актаком, что даёт возможность оперативно оценивать форму и параметры измеряемых сигналов.
Устройство применяют при проверке, наладке и ремонте электронных схем, при этом оно находит применение и в учебных лабораториях, и на исследовательских стендах; сведения о родственных приборах можно посмотреть среди осциллографов.
Разрешение выборки и опции самокалибровки востребованы при продолжительных сериях измерений, при этом наличие интерфейсных портов упрощает интеграцию осциллографа в существующие измерительные стенды. При необходимости поддерживается подключение внешних интерфейсов для обмена данными.
Преимущества
- Интуитивное отображение сигналов и удобная настройка ключевых параметров
- Компактный корпус, пригодный для использования в лабораторных и сервисных условиях
- Поддержка программного обеспечения для сбора и последующей обработки данных
- Разнообразные варианты подключения периферии и ПК
Область применения
- диагностика и ремонт электронных устройств
- лабораторные работы и обучение
- отладка и тестирование прототипов
- исследовательские стенды и контроль производственных процессов
Комплект поставки:
- осциллограф цифровой
- осциллографические щупы с переключателем 1X/10X – 4 шт.
- сетевой кабель
- USB кабель для подключения к ПК
- руководство по эксплуатации (краткая инструкция)
- комплект для подстройки пробников
- Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов </
Характеристика цифрового осциллографа ADS-6064H:
Серия цифровых осциллографов АКТАКОМ ADS-6ххх включает приборы с расширенным набором функций. Они отличаются солидными техническими параметрами и конкурентной ценой.
Отличительной возможностью семейства является масштабируемость функционала при предварительном заказе; в одном корпусе могут комбинироваться цифровой осциллограф, анализатор протоколов, цифровой мультиметр и универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx можно установить сенсорный дисплей и VGA-выход, добавить удалённое подключение к ПК по WiFi, батарейное питание и расширенную систему запуска для синхронизации по сигналам последовательных шин I?C, SPI, RS-232, CAN.
В качестве лидеров серии выделены модели с индексом «-H» - ADS-6062H и ADS-6122H. В этих приборах применяется 12-ти или 14-ти разрядный АЦП.
Модель ADS-6064 обеспечивает полосу пропускания до 60 МГц, тогда как ADS-6104 - до 100 МГц; глубина записи достигает 40 миллионов точек, а скорость захвата - до 45000 осц/сек. Как и другие приборы серии ADS-6000, функционал новых моделей можно расширить установкой дополнительных опций (при предварительном заказе).
Технические характеристики:
| Параметр | Значение | |
|---|---|---|
| Полоса пропускания (в режиме 8 бит) | 100 МГц | |
| Количество каналов | 4 | |
| Скорость захвата осциллограмм | 45 000 осц/сек | |
| Режим | Обычный, пиковый детектор, усреднение | |
| Макс. дискретизация (реальное время) | 1 Гвыб/сек | |
| Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 M ±2% в параллель 15 пФ±5 пФ | |
| Учет ослабления пробников | 0.001X - 1000X, шаг 1-2-5 | |
| Максимальное входное напряжение | 1 M : 300 Вскз | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | |
| Задержка между каналами (типичное) | 150 пс | |
| Интерполяция | sin (x)/x | |
| Глубина записи | 40 М точек | |
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 1ppm x измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1ppm x измеренное значение + 0.4 нс) | |
| Погрешность времени выборки и времени задержки | ±1 ppm | |
| Вертикальное разрешение | 8/12/14 бит | |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) | |
| Полоса пропускания для аналогового периодического сигнала | 100 МГц | |
| Низкочастотный предел | 5 Гц ( на входе, закрытый вход, -3dB) | |
| Время нарастания | 3,5 нс (типичное) | |
| Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) | ±3% | |
| Погрешность коэф. усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для V | |
| Курсорные | V и T между курсорами, авто | |
| Автоматические | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A B , Phase A B , Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A B , Delay A B , +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area | |
| Математические операции | +, -, *, /, БПФ | |
| Сохранение во внутреннюю память | 100 осциллограмм | |
| Фигуры Лиссажу(X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса | |
| Диапазон | 2 Гц - полный диапазон | |
| Разрядность | 6 цифр | |
| Тип запуска | Фронт, однократный запуск | |
| I C, SPI, RS-232, CAN | ||
| Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон, сигналы последовательных шин I C, SPI, RS-232, CAN | ||
| Авто, обычный, однократный | ||
| 100 нс ~ 10 с | ||
| ±5 делений от центра экрана | ||
| ±0.3 деления | ||
| нарастающий, спадающий | ||
| условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| диапазон установок | 30 нс ~ 10 с | |
| условие запуска | положительная или отрицательная полярность: >, <, = | |
| диапазон установок | 30 нс ~ 10 с | |
| Фронт | нарастающий, спадающий | |
| Позиция запуска | Вход, выход, время | |
| Ширина окна | 30 нс ~ 10 с | |
| Тип фронта | нарастающий, спадающий | |
| Время | 30 нс ~ 10 с | |
| Номер фронта | 1 ~ 128 | |
| Скорость сигнала | положительная или отрицательная полярность: >, <, = | |
| Условие запуска | 30 нс ~ 10 с | |
| Cистема | NTSC, PAL и SECAM | |
| Выбор линии | 1 - 525 NTSC 1 - 625 PAL/SECAM | |
| Условие | AND, OR, XNOR, XOR | |
| Условие задержки | H, L, X, нарастающий фронт, спадающий фронт | |
| Выход | запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени | |
| Фронт | нарастающий, спадающий | |
| Установка времени | 30 нс ~ 10 с | |
| Полярность | положительная, инвентированая | |
| Условие запуска | Start, Error, Check Error, Data | |
| Скорость | стандартная, пользовательская (0 - 10000000) | |
| Разрядность | 5 bit, 6 bit, 7 bit, 8 bit | |
| Условие запуска | Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data | |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Диапазон | 0 - 127, 0 - 255, 0 - 1023 | |
| Длина | 1 ~ 5 байт | |
| Условие | TimeOut | |
| Значение удержания | 30 нс ~ 10 нс | |
| Разрядность | 4 бит ~ 32 бит | |
| Установка | H, L, X | |
| Дисплей | ||
| Тип дисплея | диагональ 8” , ЖК сенсорный IPS 1024 x 768 | |
| Количество цветов | 65536 цветов | |
| Послесвечение | 1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом поддерживается. | |
| Выход для компенсации пробника | ||
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1 M . | |
| Частота (типичное) | Меандр 1 кГц | |
| Интерфейс | ||
| Для связи с ПК | USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail) | |
| Сохранение | USB (форматы файлов *.bmp и *.bin) | |
| Видеовыход (опция) | VGA+ AV порты (опция) | |
| Питание | ||
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II | |
| Потребляемая мощность | <24 Вт | |
| предохранитель | 2 A, T тип, 250 В | |
| Батарейное питание (опция) | 3,7 В ; 13200 мАч | |
| Массо-габаритные параметры | ||
| Габаритные размеры | 340 мм x 177 мм x 95 мм (Д*В*Г) | |
| Вес | Около 2.6 кг | |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
