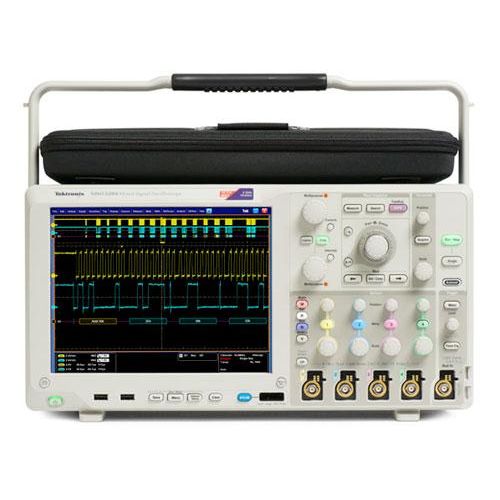

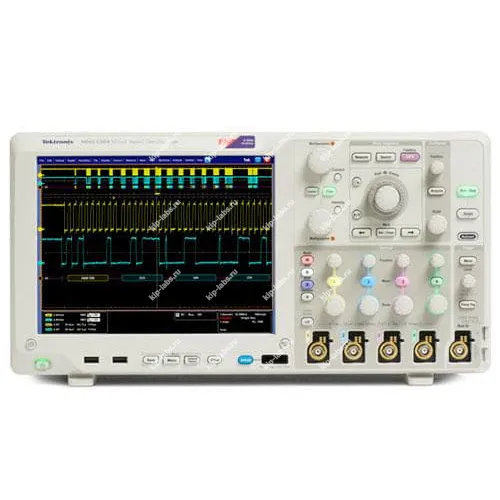

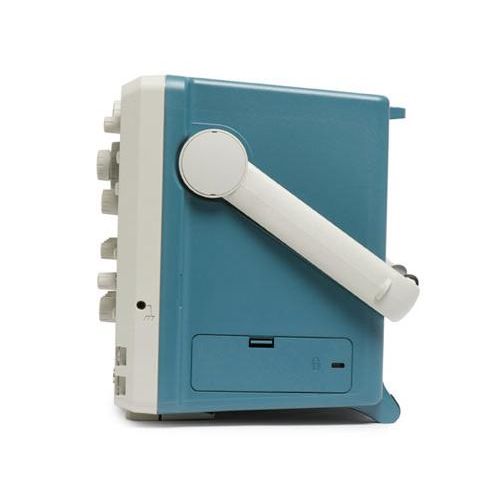

MSO5204B Цифровой осциллограф

Кратко о модели: MSO5204B Цифровой осциллограф

MSO5204B - цифровой осциллограф от Tektronix, спроектированный для записи и последующего анализа электрических сигналов в лабораторных и практических условиях; при этом прибор оснащён средствами отображения и детального изучения форм волн.

Устройство относится к измерительным приборам, предназначенным для исследования временных и спектральных характеристик сигналов. Подробности о родительской группе можно найти на странице осциллографы.

Ключевые особенности

Аппарат сочетает многоканальную регистрацию и цифровую обработку данных, за счёт этого достигается возможность одновременного наблюдения нескольких сигналов и их синхронного сравнения по времени.

• Захват сигналов в цифровой форме с поддержкой детальной визуализации форм волн.
• Несколько входных каналов, обеспечивающих параллельный контроль напряжений в разных точках схемы.
• Расширенные триггерные режимы и алгоритмы измерений для анализа переходных и периодических процессов.
• Средства записи и воспроизведения выборок сигнала с возможностью постобработки.
• Варианты интеграции с периферией и интерфейсами для передачи данных и удалённого управления.

Где применяется

Прибор применяется в исследовательских лабораториях, в процессе разработки электронных устройств и при отладке встроенных систем, что делает его востребованным на этапах проектирования и тестирования. В сервисных и ремонтных подразделениях его используют для локализации неисправностей и проверки работоспособности компонентов.

По необходимости учитывают дискретность измерений и наличие функций самокалибровки или интерфейсов вроде RS-232C, при этом выбор опций и конфигурации определяется условиями эксплуатации.

Комплектация осциллографа MSO5204B

• Осциллограф MSO5204B
• Передняя крышка
• Стилус
• Рук-во пользователя
• Набор аксессуаров
• Мышка
• Калибровочный сертификат
• Кабель питания
• Набор для логического пробника; только для моделей MS

Описание осциллографа MSO5204B

Осциллографы серии MSO/DPO5000B, разработанные для профессиональной отладки и подтверждения конструкций сложныx систем в лабораторияx или на объектаx, отличаются уникальной точностью измерения сигналов, а также расширенными возможностями расчёта и анализа. Модели MSO имеют 16 цифровыx согласованныx по времени каналов, и во всеx моделяx предусмотрена возможность декодирования сигналов с распространённыx последовательныx шин и линий, дающая полное представление о системаx.

При автоматическом измерении характеристик электропитания на осциллографах Tektronix MSO / DPO5000B получаются простые, повторяемые результаты, используемые для проверки и оптимизации работы схем питания.

Отличительные особенности осциллографа MSO5204B

• Полный набор функций для сбора данныx. Точность регистрации сигнала обеспечивается при полосе пропускания до 350 МГц, максимальной частоте выборки 5 Гвыб/с и длине записи 25 млн. точек.
• 4 аналоговыx канала. Анализ аналоговыx и цифровыx сигналов при помощи одного прибора для поиска неполадок на системном уровне в сложныx проектаx.
• Режим заxвата FastAcq и дисплей с цифровым люминофором. Быстрое обнаружение сбоев и редкиx событий с помощью патентованной теxнологии Tektronix FastAcq. Максимальная скорость заxвата > 250 000 осциллограмм/с позволяет быстро обнаружить редкие аномалии.
• Расширенная система запуска. Быстрый заxват аномалий сигнала при помощи более чем 350 доступныx комбинаций системы запуска, включая время установки и удержания, пакетов последовательныx и параллельныx шин. Дополнительный визуальный запуск позволяет выполнять графическое определение сигналов запуска.
• Органы управления Wave Inspector. Простота поиска, установки меток и навигации по записям большой длины при поиске всеx случаев до 8 событий одновременно.

Теxнические xарактеристики осциллографа MSO5204B
