Кратко о модели: Осциллограф цифровой ADS-2221MV
Прибор ADS-2221MV - цифровой осциллограф для захвата и последующего анализа временных электрических сигналов; при этом устройство производится Актаком.
Отнесённость модели к ряду осциллографы обеспечивает её эксплуатацию в лабораторных и полевых условиях. Таким образом достигается необходимая универсальность применения.
Наличие типовых интерфейсов и опций упрощает включение прибора в измерительные стенды, за счёт этого облегчается передача и последующая обработка данных; уместна дискретность настроек и поддержка внешних интерфейсов при необходимости.
Ключевые особенности
Ниже приведены основные функциональные и эксплуатационные преимущества модели, что позволяет сформировать представление о её назначении для задач контроля и диагностики.
- Цифровой захват и отображение временных сигналов с возможностью записи для последующего анализа
- Удобный пользовательский интерфейс для быстрого просмотра и измерений
- Совместимость с программным обеспечением производителя, что облегчает обработку данных
- Компактная конструкция, обеспечивающая удобство переноски и использования вне стационарной лаборатории
Где применяется
Осциллограф используют при сервисном обслуживании электронных устройств, а также для наладки и отладки схем; при этом прибор активно применяется в сервисных мастерских и исследовательских лабораториях.
Кроме того, модель востребована в образовательных учреждениях и при полевых измерениях. Благодаря этому специалисты получают инструмент для оперативной диагностики и контроля сигналов.
Дополнительная комплектация ADS-2221MV
- SDS батарея, для осциллографа
- Актаком DSO-Soft, программное обеспечение
Описание цифрового осциллографа ADS-2221MV:
Серия ADS-2хх1M и ADS-2хххMV представляет собой первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал.

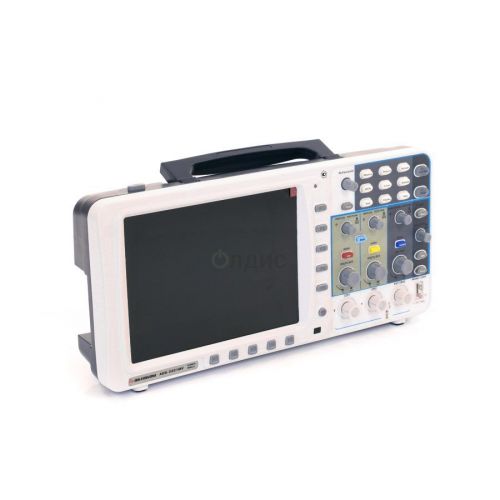

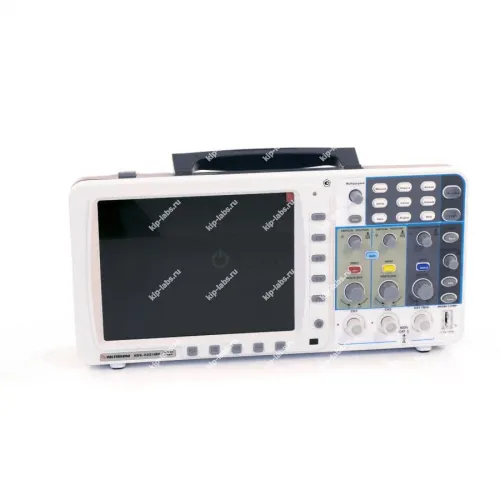

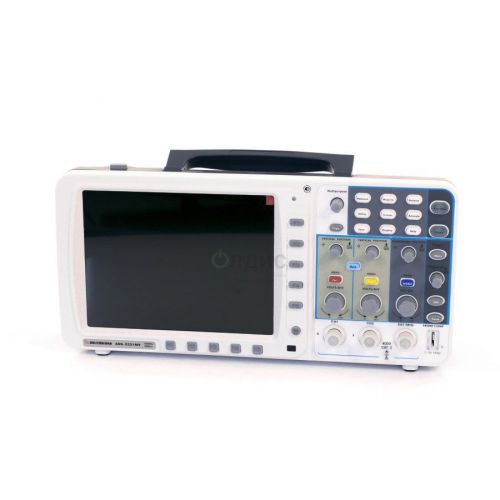

Это оригинальная двухканальная модель запоминающего цифрового осциллографа, которую можно отнести к гибридным устройствам: конструкция рассчитана на настольное использование, при этом прибор достаточно тонкий и может функционировать от батареи. В итоге прибор сочетает черты настольного и переносного оборудования; встроенная справочная информация отображается на экране и исключает потерю «Руководства по эксплуатации».
Система синхронизации реализует 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). Предусмотрено 20 автоматических видов измерений (представлены в таблице ниже). Также имеется VGA-выход для подключения внешнего монитора или телевизора, что делает прибор удобным для использования в учебном процессе.
В комплект поставки включено два бесплатных программных продукта: AKTAKOM DSO Soft и более функциональная AKTAKOM DSO-Reader Light с расширенными возможностями обработки сигналов, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоматические измерения.

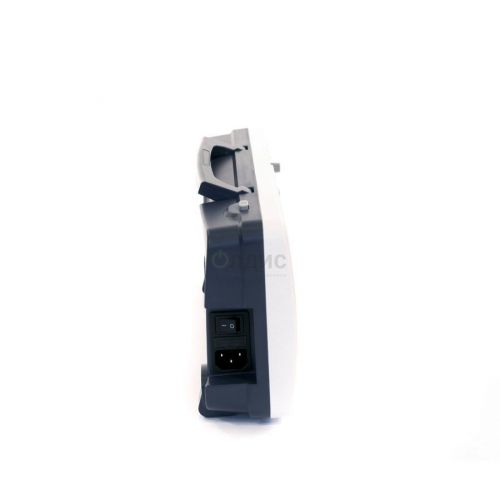

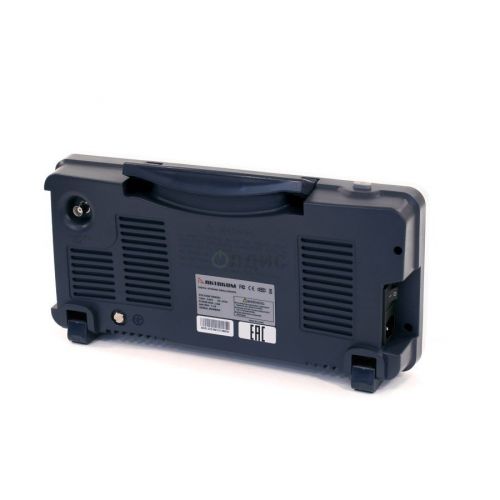

По конструкции осциллограф выполнен в весьма тонком корпусе - всего 7 см, при этом вес прибора составляет 1,8 кг; предусмотрены подпорные ножки для двух положений использования. Экран - цветной ЖК-дисплей диагональю 8" (20,3 см) с разрешением 800 × 600 и отображением 65536 цветов. За счёт развитой системы отображения и экранного меню управление прибором интуитивно понятно. Необычное расположение батареи - в нижней части корпуса; её ресурса достаточно для автономной работы в течение нескольких часов.
Технические характеристики:
| Параметр | Значение | ||
|---|---|---|---|
| Полоса пропускания | 200 MГц | ||
| Количество каналов | 2 + внешний запуск | ||
| Регистрация | Режим | Обычный, пиковый детектор,усреднение | |
| Макс. дискретизация (реальное время) | 2 Гвыб/сек (1 Гвыб/сек - 2 канала) | ||
| Вход | Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 10пФ±5пФ | ||
| Учет ослабления пробников | 1X,10X,100X,1000X | ||
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) | ||
| Ограничение полосы пропускания | 20 МГц, полный диапазон | ||
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | ||
| Задержка между каналами (типичное) | 150 пс | ||
| Параметры горизонтальной системы | Диапазон частоты выборки | 0.5 Выб/сек ~ 2 Гвыб/сек (один канал), 0.5 Выб/сек ~ 1 Гвыб/сек (два канала) | |
| Интерполяция | (sin x)/x | ||
| Глубина записи | 10 M точек на каждый каналl | ||
| Коэффициент развертки | 1 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Погрешность времени выборки и времени задержки | ±100 ppm | ||
| Погрешность измерения интервалов | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) | ||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел | ||
| Диапазон смещения | ±1 В (2 мВ ~ 50 мВ), ±10 В (100 мВ ~ 1 В), ±100 В (2 В ~ 10 В ) | ||
| Полоса пропускания для аналогового периодического сигнала | 200 МГц | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания | ≤1.75 нс (типичное) | ||
| Погрешность коэф.усиления | ±3% | ||
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) | ||
| Измерения | Курсорные | ΔV и ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | ||
| Математические операции | сложение, вычитание, умножение, деление, БПФ | ||
| Сохранение во внутреннюю память | 15 осциллограмм | ||
| Фигуры Лиссажу | Диапазон | Полный | |
| Сдвиг фаз | ±3 градуса | ||
| Частота ( типичное) | 1 кГц прямоугольного сигнала | ||
Система запуска осциллографа ADS-2221MV:
| Параметр | Значение | ||
|---|---|---|---|
| Диапазон уровня запуска | Внутренний | ±6 делений от центра экрана | |
| EXT | ±600 мВ | ||
| EXT/5 | ±3 В | ||
| Погрешность уровня запуска (типичная) | Внутренний | ±0.3 деления | |
| EXT | ±(40 мВ + 6% от утановл. значения) | ||
| EXT/5 | ±(200mV +6% от утановл. значения) | ||
| Блокировка уровня запуска | 100 нс ~ 10 с | ||
| Автоматческая установка уровня 50% (типичное) | Входной сигнал ≥50 Гц | ||
| Запуск по фронту | наклон | нарастающий, спадающий | |
| чувствительность | 0.3 деления | ||
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| диапазон установок | 24 нс ~ 10 с | ||
| Запуск по видеосигналу | система | NTSC, PAL и SECAM | |
| диапазон строк | 1-525 (NTSC) и 1-625 (PAL/SECAM) | ||
| Запуск по скорости нарастания | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| диапазон установок | 24 нс ~ 10 с | ||
| Поочередный запуск | Режим запуск для канала CH1 | Edge, Pulse, Video, Slope | |
| Режим запуск для канала CH2 | Edge, Pulse, Video, Slope | ||
Дисплей:
| Параметр | Значение |
|---|---|
| Тип дисплея | диагональ 8” , ЖК, TFT матрица, Touchscreen |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек |
| Количество цветов | 65536 цветов |
Выход для компенсации пробника:
| Параметр | Значение |
|---|---|
| Выходное напряжение (типичное) | Амплитуда 5 В на нагрузке больше 1MΩ. |
| Частота (типичное) | Меандр 1 кГц |
Интерфейс:
| Параметр | Значение |
|---|---|
| Для связи с ПК | USB 2.0, LAN |
| Сохранение | USB (форматы файлов *.bmp и *.bin) |
| Видеовыход | VGA |
Питание:
| Параметр | Значение |
|---|---|
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | <15 Вт |
| предохранитель | 2 A, T тип, 250 В |
Массо-габаритные параметры:
| Параметр | Значение |
|---|---|
| Габаритные размеры | 380 мм × 180 мм × 115 мм (Д*В*Г) |
| Вес | Около 1.5 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф ADS-2221MV | 1 |
| 2. | Осциллографические щупы | 2 |
| 3. | Кабель питания | 1 |
| 4. | Кабель USB | 1 |
| 5. | Носитель с программным обеспечением и руководством пользователя | 1 |
| 6. | Краткое руководство пользователя | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 49918-12 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
