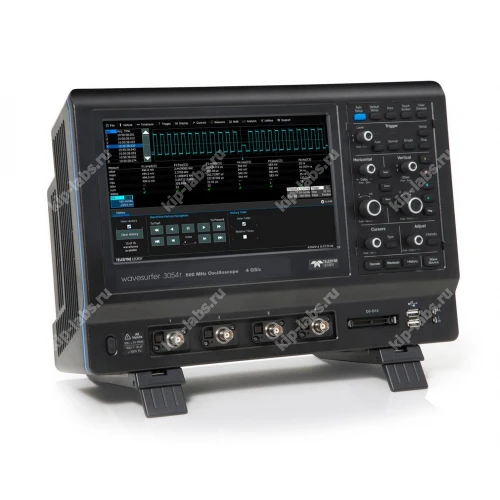

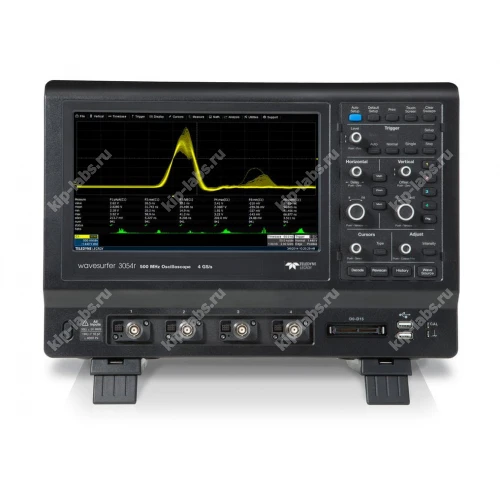

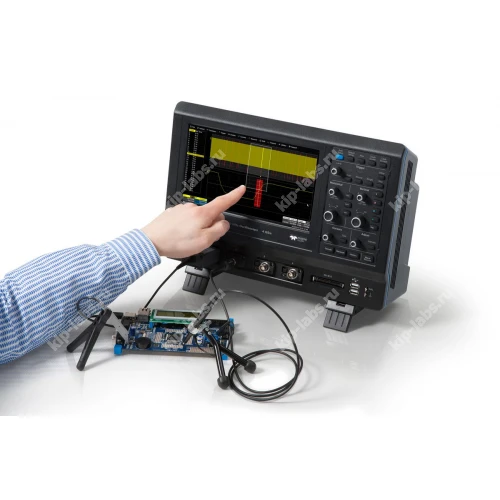

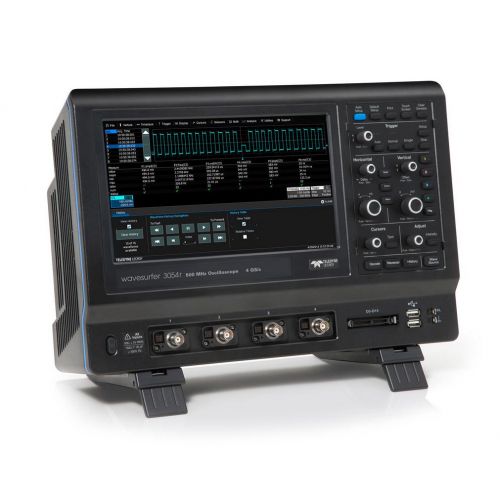

Осциллограф цифровой запоминающий WaveSurfer 3034R

Назначение и принцип: Осциллограф цифровой запоминающий WaveSurfer 3034R

Устройство используют для записи и визуализации временных форм электрических сигналов. При этом модель от Teledyne LeCroy применяется также для первичного анализа и отбора фрагментов для последующей обработки.

Аппарат рассчитан на встраивание в лабораторные и стендовые решения, включая осциллографы, что позволяет упростить обмен данными с автоматикой и системой мониторинга, тем самым облегчая централизованный сбор измерений.

Оператор задаёт условия захвата и параметры триггера для фиксации требуемых событий. Это даёт возможность сохранить интересующие участки сигнала и провести их подробный временной и амплитудный анализ.

При калибровке рекомендуется предусматривать процедуры самопроверки и контроль стабильности измерений; при эксплуатации с устаревшим оборудованием следует учитывать совместимость интерфейсов и протоколов, при этом проверка доступных соединений облегчает интеграцию. Нейтрально: дискретность настроек и опции самопроверки повышают удобство обслуживания; интерфейсы вроде RS-232C облегчают сопряжение с существующими системами.

Функциональные опции

• многофункциональные режимы триггеров для выделения одноразовых и периодических событий;
• захват и хранение форм сигнала с последующим их анализом;
• встроенные инструменты измерения временных и амплитудных параметров;
• механизмы сохранения данных и экспорт для внешней обработки;
• поддержка подключения к внешним системам управления и сбора данных.

Сферы использования

• На практике - лабораторные исследования и отладка аналоговых и цифровых схем;
• В работе сервисных центров - диагностика и ремонт радиоэлектронных модулей;
• При эксплуатации на производстве - входной и выходной контроль плат и стендовые испытания;
• образовательные лаборатории - демонстрация поведения сигналов и обучение приёмам измерений.

Краткая характеристика цифрового запоминающего осциллографа WaveSurfer 3034R

• 2/4 аналоговых канала
• Полосы пропускания: 200 МГц, 350 МГц, 500 МГц, 750 МГц
• Логический анализатор 16 цифровых каналов (опция)
• Разрешение АЦП: 8 бит
• Частота дискретизации: до 4 ГГц
• Объем памяти: 10 МБ/канал
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Высокая скорость обновления экрана (до 130.000 осц./с)
• Авто- и курсорные измерения, расширенные функции матем. анализа
• Опции синхронизации и декодирования сигналов шин I2C, SPI, UART-RS-232
• Опциональный функциональный генератор до 25 МГц
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Приложение LabNotebook для создания отчетов и документирования результатов
• Большой цветной сенсорный ЖКИ (25,6 см)
