MSO44 4-BW-200 Осциллограф смешанных сигналов

Описание модели: MSO44 4-BW-200 Осциллограф смешанных сигналов

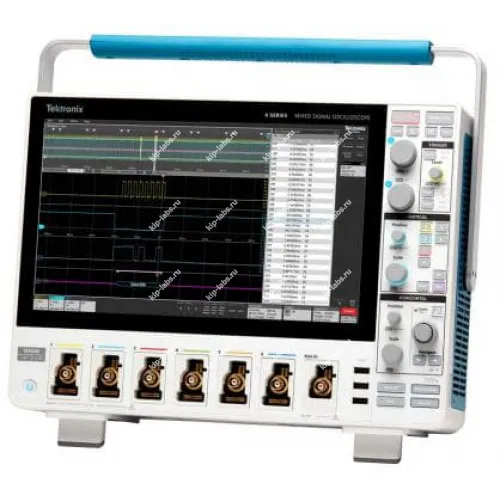

MSO44 4-BW-200 - смешанный сигналовый осциллограф от Tektronix, предназначенный для одновременного контроля аналоговых и цифровых линий; прибор применяют в лабораторных исследованиях и при сервисной диагностике, при этом он относится к классу осциллографы.

Аппарат поддерживает многоканальную регистрацию с синхронной визуализацией сигналов. Также реализован стандартный набор режимов триггерования и базовых измерительных функций.

При необходимости допускается подключение к внешним системам управления и передачи данных, что позволяет автоматизировать сбор результатов; также предусмотрены процедуры самопроверки и поддержания калибровки для стабильности измерений.

Обзор осциллографа MSO44 4-BW-200

Устройства Серии 4 предлагают модель с максимальным числом каналов и крупным дисплеем в своем классе, созданную для настольных испытаний; набор функций настроен под задачи тестирования и отладки. Интерфейс с сенсорным управлением упрощает работу оператора и снижает время освоения прибора.

MSO 4-й серии улучшает наглядность сложных электронных систем, предлагая варианты с четырьмя и шестью каналами и 13,3-дюймовым дисплеем разрешением 1920 x 1080. В ряде приложений - от встроенных систем до преобразователей питания - требуется наблюдение более четырех аналоговых линий для оценки работы устройства и локализации неисправностей.

Архитектура FlexChannel обеспечивает гибкую конфигурацию входов: каждый канал можно использовать как аналоговый, как набор из восьми логических входов с логическим пробником TLP058 или одновременно отображать аналоговую и цифровую области с независимым управлением, что позволяет подстроить прибор под конкретную задачу.

С шестью моделями FlexChannel можно сформировать конфигурации вроде: шести аналоговых и нулевых цифровых; пяти аналоговых и восьми цифровых; четырёх аналоговых и 16 цифровых; трёх аналоговых и 24 цифровых и т.д. Конфигурацию легко менять, добавляя или снимая логические пробники TLP058, чтобы всегда иметь нужное число цифровых каналов.

Преимущества

Ключевые преимущества оборудования перечислены ниже, что упрощает оценку его возможностей.

• Возможность совместного анализа аналоговых и цифровых интерфейсов на одной аппаратной платформе.
• Реализован многоканальный захват с временной синхронизацией данных.
• Набор типовых режимов триггерования и измерительных функций для оперативной диагностики.
• Опции интеграции в автоматизированные тестовые стенды и испытательные системы.

Область применения

Прибор применяют при отладке печатных плат и проверке цифровых интерфейсов; также он используется в сервисном ремонте, приёмосдаточных испытаниях и в учебных лабораториях. Уместность дискретности отображения и наличие процедур самокалибровки делают устройство удобным для регулярной эксплуатации.

Комплектация осциллографа MSO44 4-BW-200

• Цифровой осциллограф смешанных

Технические характеристики осциллографа MSO44 4-BW-200
