Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Hantek
- Код товара: 12409
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
55 240₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: MSO5202D

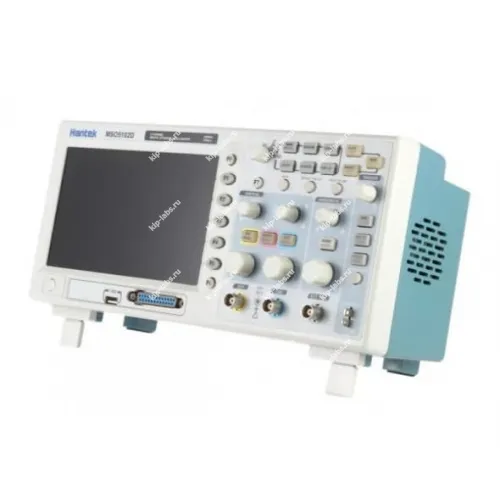

Кратко о модели: Hantek MSO5202D настольный осциллограф
Hantek MSO5202D - настольный цифровой осциллограф, предназначенный для выполнения измерительных задач в лабораториях и сервисных мастерских, при этом устройство производится компанией Hantek и логично смотрится рядом с другими образцами из раздела осциллографы.
Корпус выполнен в промышленном стиле; на передней панели расположены отдельные клавиши управления для каждого канала, настройки времени, триггера и мультиметра. Экран имеет диагональ 7 дюймов и разрешение 800*480 пикселей.
Ключевые особенности
Ниже перечислены основные возможности прибора, что позволяет быстро оценить его функционал.
- Корпус с эргономичной панелью и отдельными кнопками для каждого канала, времени, триггера и мультиметра.
- Интерфейс USB 2.0 и поддержка режима usb host для подключения и управления с ПК.
- Высокая скорость обновления изображения - 2500 кадров на экран.
- Высокие частоты дискретизации: 1ГГц при прямой дискретизации и 25ГГц в эквивалентном режиме.
- Встроенные средства анализа: FFT, арифметические операции (+, -, *, /), режим X-Y, 23 вида автоматических измерений и проверка по шаблону.
- Разнообразные режимы триггера, включая отдельную базу времени для ALT-триггера; это облегчает наблюдение двух сигналов разной частоты и поддерживает видео-триггер.
- Возможность записи и сохранения сигналов для последующего анализа.
Где применяется
Прибор используют для отладки электронных схем, проведения сервисного анализа и образовательных задач. За счёт высокой частоты дискретизации и набора встроенных функций осциллограф пригоден для контроля сигналов в широком круге задач.
Уместность дискретности и опции самокалибровки следует оценивать в зависимости от конкретных требований измерений; при необходимости легко подключить внешнее оборудование для расширения функционала.
Комплект поставки MSO-5202D:
- Цифровой осциллограф Hantek MSO-5202D (1 шт)
- Кабель питания (1 шт)
- Кабель USB (1 шт)
- Щупы (2 шт)
- Соединитель для логического анализатор
- Щупы для логического анализатора (16 шт)
- Программное обеспечение
Технические характеристики Hantek MSO-5202D:
| Параметр | Значение |
|---|---|
| Каналов | 2 |
| Аналоговая полоса пропускания | 200 МГц |
| Время нарастания (Rise Time) | 1.8 нс |
| Входной импеданс | 1M |
| Входная чувствительность | 2мВ/деление до 5В/деление |
| Связь на входе | AC, DC and GND |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение | AC: 600V, DC: 800V |
| Дискретизация реального времени | 1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме. |
| Эквивалентная дискретизация | 25 ГГц |
| Диапазоны времени | 8 нс/деление до 40 с/деление |
| Память | 1М замеров при одном канале, 512К замеров в двуканальном режиме |
| Точность временной задерджкм | 50ppm |
| Точность усиления по DC | +/- 4% для диапазона 5mV/div to 2mV/div +/- 3% для диапазона 5V/div to 10mV/div |
| Режимы триггера | Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM) |
| Параметры | Время задержки: 100нс-10с Чувствительность триггера (по фронту): DC: CH1/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz EXT(типично) 200мВ от DC до 40MHz EXT/5(типично) 1В от DC до 40MHz AC: Ослабляет сигналы ниже 10Hz HF Reject: ослабляет сигнал выше 80kHz LF Reject: ослабляет сигнал ниже 150kHz Noise Reject: уменьшает чувствительность триггера Дапазон уровня триггера CH1,CH2: +-8 делений от центра экрана EXT: ±-1.2В EXT/5: ±-6В Точность уровня триггера типично (для сигнала в фронтом около 20нс) CH1,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра) EXT: ±-(6% установленного значения + 40mV) EXT/5: ±-(6% установленного значения + 200mV) Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону Время установки: 20нс–10с Условия по импульсу: >,<,=,не =, позитивный или негативный Ширина импульса: 20нс-10с Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM) |
| Автоматические измерения | Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width |
| Курсорные измерения | Ручные: разность напряжений, разность времени, частота. Трассировка: напряжение и время по точкам сигнала. |
| Обработка сигнала | CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail |
| Экран | TFT ЖК 7 дюймов 800 x 480 точек |
| Интерфейс USB | USB 2.0 Full Speed |
| Питание от сети | 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В |
| Размеры | 313мм х 108мм (глубина) х 142мм (высота) |
| Вес | 2.08 Кг |
| Каналов | 16 (разделены на 2 группы) |
| Импеданс | 200К (C=10p) |
| Входное напряжение | от -60 до 60В |
| Порог логического уровня | от -8 до 8В |
| Дискретизация | 500Мгц |
| Совместимые сигналы | TTL,CMOS,ECL |
| Память | 512К |
| Курсорные измерения | дельта-V, дельта-T, 1/T в Гц |
| Измерения | Период и частота |
| Запись позиции | refA, refB |
| Триггер | Фронт, ширина импульса (равно, не равно, больше, меньше, позитивный, негативный), тип кода (H,L,X), продолжительность, последовательность, повтор. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Hantek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
