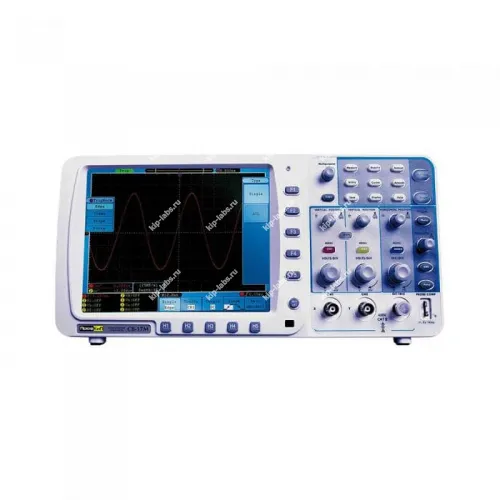

Осциллограф цифровой ПрофКИП С8-17М
Назначение и принцип: Осциллограф цифровой ПрофКИП С8-17М
Прибор выпускает ПрофКИП и предназначен для регистрации временных зависимостей электрических сигналов, что позволяет выполнять визуальную оценку формы и параметров в лабораторных и сервисных задачах; при этом он удобен для документирования результатов при работе с оборудованием из категории осциллографов.
Принцип действия базируется на выборке входного аналогового сигнала с последующей оцифровкой и выводом формы на экран. Сигнал сначала фиксируется в памяти, а затем выполняются измерения и математическая обработка для оценки амплитудных и временных характеристик, что позволяет анализировать как повторяющиеся, так и единичные события.
При калибровке полезна дискретность записи и средства самопроверки оборудования; при эксплуатации удобно применять интерфейсы обмена данными для архивации и последующего анализа измерений.
Функциональные опции
- Захват и построение временных форм входных сигналов с последующей цифровой обработкой для получения стабильных представлений;
- Несколько режимов триггирования, обеспечивающих надежное выделение и стабилизацию повторяющихся событий;
- Набор измерительных инструментов, включающий курсоры, автоматические измерения и базовые математические операции для быстрой оценки параметров;
- Возможность сохранять и воспроизводить снимки экрана и данные для дальнейшей обработки и документирования;
- Интерфейсы управления и передачи данных, совместимые с распространёнными методами сбора информации, при этом конкретный набор определяется конфигурацией.
Сферы использования
На практике прибор применяют в научно-исследовательских и учебных лабораториях, а также в сервисных центрах; в работе он используется для поиска неисправностей, контроля параметров и подтверждения проектных решений, что облегчает отладку и тестирование электронных узлов.
- диагностика и ремонт электроники;
- контроль работоспособности блоков питания и преобразователей;
- лабораторные исследования и учебные практики;
- производственный контроль и тестирование узлов в поточных операциях.
Описание осциллографа цифрового ПрофКИП С8-17М:
Осциллограф цифровой ПрофКИП С8-17М предназначен для исследования сложных периодических и однократных сигналов в полосе частот от 0 МГц до 60 МГц путем их регистрации в цифровой памяти с частотой дискретизации до 500 Мвыб /с. Устройство обеспечивает измерение амплитудных и временных параметров исследуемого сигнала и отображение как самого сигнала, так и результатов измерений на цифровом дисплее.
Отличительной особенностью осциллографа цифрового ПрофКИП С8-17М является большая глубина записи - 10 миллионов точек на каждый канал; пользователь может выбирать одну из пяти длин записи: 1000 точек, 10 К точек, 100 К точек, 1 М точек или 10 М точек. Корпус отличается сверхкомпактной толщиной всего 7 см., а наличие автономного питания (при подключении батареи) делает возможной работу прибора в полевых условиях, что позволяет проводить измерения вне стационарной лаборатории.
Отличительные особенности осциллографа ПрофКИП С8-17М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 60 МГц;
- Экран: 8 дюймов, цветной TFT (800х600) LCD;
- Максимальная частота дискретизации: 500 Мвыб /с;
- Глубина памяти: 10 М;
- Интерфейс: USB, LAN, RS-232;
- Автоматическое измерение параметров (20 видов);
- Курсорные измерения (ΔU, ΔT, Δ1 /ΔT);
- Математические функции: сложение, вычитание, умножение, деление;
- Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin X /x);
- Частотный анализ: БПФ, БПФ с.к.з.;
- Цифровые фильтры: ФВЧ, ФНЧ;
- Режим растяжки окна (ZOOM);
- Самописец X-Y;
- Покадровая регистрация осциллограмм (запись /воспроизведение до 1000 кадров);
- Память: 15 осциллограмм, 8 профилей настроек;
Технические характеристики ПрофКИП С8-17М:
| Параметры | Значения | Количество каналов | 2 + 1 внешний канал синхронизации |
|---|---|
| Полоса пропускания | 0 МГц … 60 МГц |
| Регистрация | |
| Режим | обычный, пиковый детектор, усреднение |
| Частота дискретизации | 0,5 выб /с …500 Мвыб /с |
| Частота дискретизации на канал | 0,5 выб /с … 250 Мвыб /с |
| Вход | |
| Вход усилителя | открытый (DC), закрытый (AC) и заземленный (GND) |
| Входной импеданс | 1 МОм ±2% /10 пФ ±5пФ |
| Ослабление пробников | 1х, 10х, 100х, 1000х |
| Максимальное входное напряжение | 400 В |
| Ограничение полосы пропускания | 20 МГц |
| Изолированность каналов | 50 МГц: 100:1 10 МГц: 40:1 |
| Задержка между аналами | 150 пс |
| Канал вертикального отклонения | |
| АЦП | 8 бит |
| Вертикальное отклонение | 2 мВ /дел … 10 В /дел |
| Диапазон смещения | ±1 В (2 мВ … 50 мВ) ±10 В (100 мВ … 1 В) ±100 В (2 В … 10 В) |
| Полоса пропускания для аналогового периодического сигнала | 100 МГц |
| Полоса пропускания для однократного сигнала | полный диапазон |
| Низкочастотный предел | ≥ 5 Гц (на входе, закрытый вход, -3 дБ) |
| Время нарастания (60 МГц) | ≤ 3,5 нс (типично) |
| Погрешность коэффициента усиления | ±3% |
| Погрешность коэффициента усиления (усреднения) | усреднение по 16 регистрациям: ±(3% + 0,05 дел) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 5 нс /дел … 100 с /дел (шаг 1-2-5) |
| Интерполяция | sin Х /x |
| Глубина записи | 10 млн. точек на канал |
| Погрешность времени выборки и времени задержки | ±100 ppm |
| Погрешность измерения интервалов (100 МГц) | однократный сигнал: ±(время выборки + 100 ppm х измеренное значение + 0,6 нс) усреднение > 16: ±(время выборки + 100 ppm х измеренное значение + 0,4 нс) |
| Измерения | |
| Курсорные измерения | ΔU, ΔT, 1 /ΔT |
| Автоматические измерения | размах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), СКЗ (RMS), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty) |
| Математические операции | сложение (+), вычитание (-), умножение (*), деление (/), БПФ (FFT) |
| Сохранение во внутреннюю память | 15 осциллограмм, 8 профилей настроек |
| Фигуры Лиссажу | диапазон: полный разность фаз: ±3° |
| Частота (типично) | 1 кГц (прямоугольный сигнал) |
| Синхронизация | |
| Диапазон | внутренняя (INT): ±6 дел внешняя (EXT): ±600 мВEXT /5: ±3 В |
| Погрешность (типично) | внутренняя (INT): ±0.3 дел внешняя (EXT): ±(40 мВ + 6% от установленного значения) EXT /5: ±(200 мВ + 6% от установленного значения) |
| Блокировка уровня | 100 нс … 10 с |
| Автоматическая установка уровня 50% (типично) | входной сигнал ≥ 50 Гц |
| Синхронизация по фронту | наклон: нарастающий чувствительность: 0,3 дел |
| Синхронизация по длительности импульса | условие запуска (положительная полярность импульса): >, <, =условие запуска (отрицательная полярность импульса): >, <, =диапазон установок: 24 нс … 10 с |
| Синхронизация по видеосигналу | система: NTSC, PAL, SECAMдиапазон строк: 1 … 525 (NTSC), 1 … 625 (PAL /SECAM) |
| Синхронизация по скорости нарастания | условие запуска (положительная полярность импульса): >, <, = условие запуска (отрицательная полярность импульса): >, <, = диапазон установок: 24 нс … 10 с |
| Поочередная синхронизация | CH1: фронт, длина импульса, ТВ-синхронизация, спад CH2: фронт, длина импульса, ТВ-синхронизация, спад |
| Общие данные | |
| Питание | 100 В … 240 В, 50 Гц /60 Гц |
| Батарея (опционально) | 7,4 В, 8000 мА |
| Габаритные размеры | 340 х 155 х 70 мм |
| Вес | 1,8 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ПрофКИП С8-17М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | USB кабель | 1 - шт. |
| 4 | CD c ПО | 1 - шт. |
| 5 | Кабель питания | 1 - шт. |
| 6 | Руководство по эксплуатации | 1 - шт. |
| Дополнительная комплектация осциллографа цифрового ПрофКИП С8-17М: | ||
| 1 | Аккумуляторная батарея Li-Pol 7,4 В, 8000 мА; | 1 - шт. |
| 2 | Мягкая сумка для переноски; | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
