TBS1072B Цифровой осциллограф

Назначение и принцип: TBS1072B Цифровой осциллограф

Модель TBS1072B от Tektronix используют для регистрации и исследования временных форм электрических сигналов в лабораторных, учебных и сервисных условиях, при этом устройство производит цифровой захват осциллограмм для последующей обработки и архивирования.

Аппарат часто применяют при стендовых проверках и в образовательной практике. Это облегчает отладку и демонстрацию динамики сигналов при работе с оборудованием из осциллографы.

Функциональные опции

Функциональный набор рассчитан на поэтапное исследование сигналов - визуализацию форм, выполнение базовых измерений и сохранение результатов на внешние носители, что позволяет инженерам оперативно задавать триггерные условия и вручную корректировать параметры при эксплуатации.

Сферы использования

На практике прибор применяют в учебных аудиториях, в ремонтных мастерских и при контрольных испытаниях печатных плат. Это ускоряет поиск неисправностей и даёт возможность оценить временные характеристики сигналов.

В работе уместна дискретность входов и внимание к регулярной калибровке. При калибровке удобно опираться на стандартные процедуры производителя.

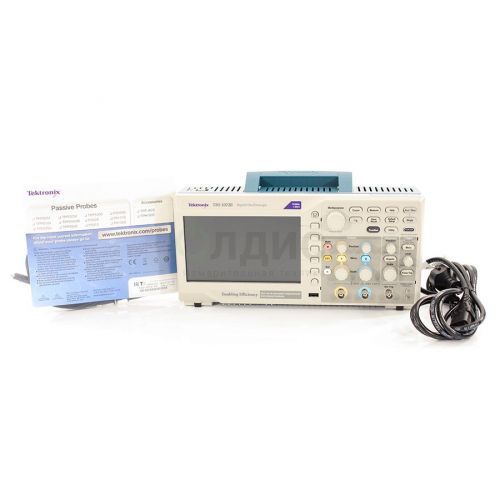

Комплектация осциллографа TBS1072B

• Цифровой осциллограф TBS1072B
• Пассивный пробник TPP0101 100 МГц - 2 шт.
• Кабель питания
• Сертификат калибровки
• Рук-во пользователя
• CD диск с документацией

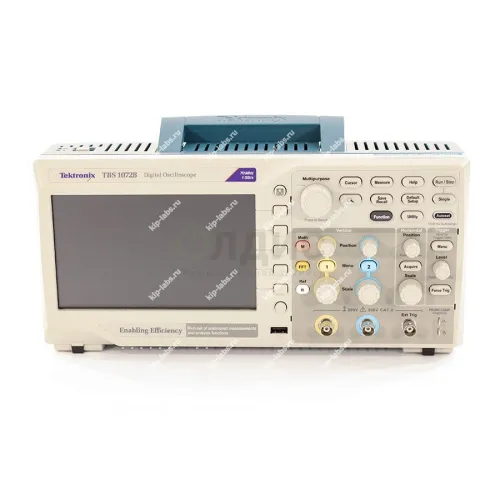

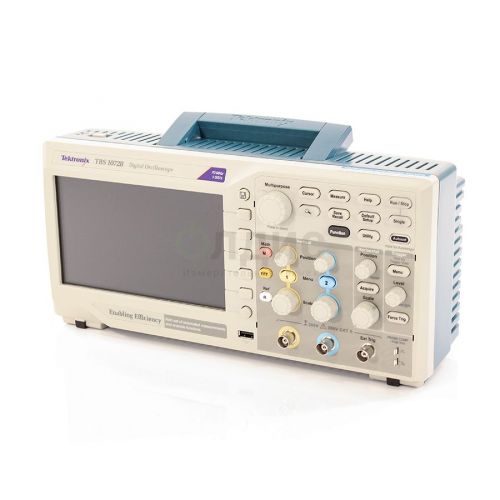

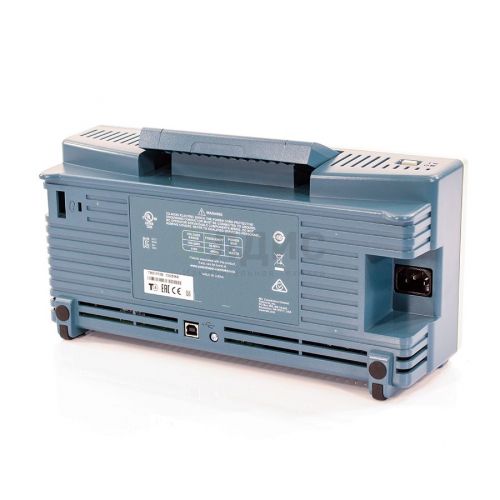

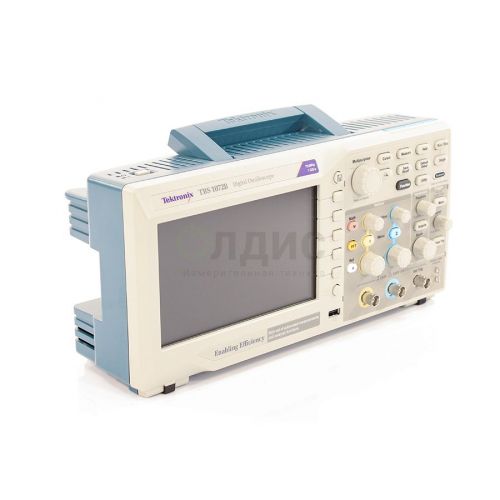

Описание осциллографа TBS1072B

TBS1072B представляет собой компактный цифровой запоминающий осциллограф, сочетающий удобную конструкцию с рабочими характеристиками. При полосе пропускания 70 МГц, максимальной частоте дискретизации 1 Гвыб./с и погрешности измерения по вертикали 3 % прибор позволяет детально рассмотреть форму сигнала.

Фирменная технология Tektronix выполняет непрерывную выборку в реальном времени по всем каналам с 10-кратной передискретизацией; при этом частота дискретизации не снижается при смене скорости развертки или при использовании нескольких каналов, что даёт возможность фиксировать мельчайшие нюансы сигналов.

В устройстве реализован набор математических функций и автоматизированных измерений, что облегчает оценку качества захваченных сигналов. Быстро выполняют сложение, вычитание и умножение сигналов; доступны 34 вида автоматизированных измерений, которые ускоряют расчёт ключевых параметров, таких как частота, время нарастания и длительность выброса.

Отличительные особенности осциллографа TBS1072B

• Интерфейс USB
• 34 вида автоматизированных измерений
• Контроль предельных значений
• Регистрация данных
• Частотомер

Теxнические xарактеристики осциллографа TBS1072B
