Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: GW Instek
- Код товара: 13152
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
81 250₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: GDS-71074B
Расширенное описание на GDS-71074B в формате PDF.pdf
Digital Voltmeter App для осциллографов серии GDS-71000B.pdf
Свидетельство СИ GDS-71000B, GDS-72000E, MSO-72000E, MSO-72000EA.pdf

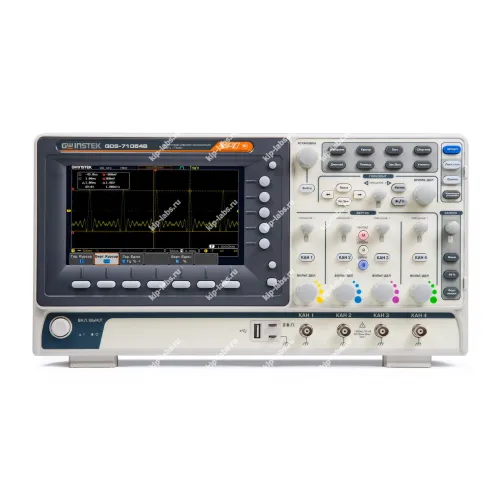

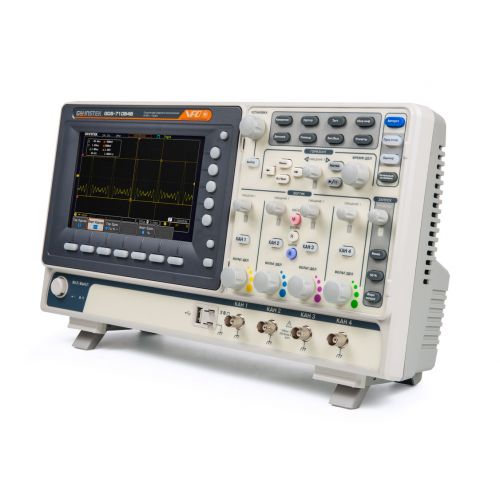

Кратко о модели: GDS-71074B - Осциллографы цифровые запоминающие
GDS-71074B - цифровой запоминающий осциллограф, предназначенный для выполнения измерений и анализа временных и частотных характеристик сигналов в лабораториях и сервисных помещениях. При этом устройство рассчитано на точную фиксацию переходных процессов и комплексных форм волн; производитель - GW Instek.
Модель входит в семейство осциллографов общего назначения, что делает её универсальной для типовых задач измерений. Для просмотра похожих приборов см. осциллографы.
Ключевые особенности
- Функция цифровой записи сигналов обеспечивает сохранение данных для последующего просмотра и анализа.
- Панель управления упрощает настройку измерений, что позволяет оперативно работать с формами сигналов.
- Набор триггерных режимов обеспечивает стабильную синхронизацию и выделение необходимых фрагментов сигнала; за счёт этого облегчается обнаружение редких событий.
- Инструменты анализа включают спектральное отображение и измерительные курсоры. Также доступны автоматические параметры.
- Прибор совместим с периферийными устройствами и дополнительными компонентами. Это упрощает его интеграцию в существующую измерительную среду.
Где применяется
- В лабораториях и учебных аудиториях прибор используют для исследования временных характеристик. Также применяется для анализа формы сигналов.
- В сервисных центрах используют при диагностике печатных плат и электронных узлов. Это необходимо для наглядной визуализации переходных процессов.
- Применяется при отладке цифровых и смешанных устройств, а также при проверке источников питания и преобразователей.
В процессе эксплуатации уместно использование дискретных настроек; опции самокалибровки и наличие интерфейсов, например RS-232C, рекомендуется уточнять в сопроводительной технической документации.
Отличительные особенности цифрового запоминающего осциллографа GDS-71074B
- Количество каналов 2, 4
- Полоса пропускания 50, 70 и 100 МГц
- Максимальная частота дискретизации: 1 ГГц
- Объем памяти: 10 МБ на канал
- Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с)
- Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
- 36 видов автоматических измерений параметров, курсорные измерения
- Режим автоизмерения временных задержек (8 параметров)
- Функция автоустановки параметров развертки, запуска
- Функции математики: +, -, x, ?, встроенный редактор формул
- Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
- Режимы растяжки окна, самописец и XY
- Внутренняя память: 24 осциллограммы, 20 профилей настроек
- Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
- Цветной WVGA TFT-дисплей (17,8 см)
Технические характеристики осциллографа GDS-71074B
| Характеристика | Параметр | Значения |
|---|---|---|
| Канал вертикального отклонения | Число каналов | 4 |
| Полоса пропускания (-3 дБ) | 0…70 МГц | |
| Огранич. полосы пропуск. | 20 МГц | |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел | |
| Погрешность установки Коткл. | ± 3 % | |
| Диапазон уст. смещения | ± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел) | |
| Время нарастания | ≤ 5 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |
| Макс. входное напряжение | 300 В (DC+AС пик), Кат I | |
| Математика | +, -, х; ?, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,005 % | |
| Режимы работы | Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y | |
| синхронизация | Источники синхросигнала | Любой из каналов, внешний (только 2 кан. мод.) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по скорости нарастания и спада | |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность синхр. | 1 дел | |
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит |
| Частота дискретизации | 1 канал: 1 ГГц; 2 канала – 500 МГц/канал; 4 канала – 250 МГц/канал | |
| Интерполяция | SinX/x | |
| Длина записи | 10 МБ/канал | |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. | |
| Курсорные измерения | Функции | DU; DT; 1/DT |
| Автоматические измерения | Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза | |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Дополнительные возможности | Интерфейс | USB, LAN (только для GDS-71074B, GDS-71104B) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 50.000 раз в сек. | |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей | |
| Общие данные | ЖК-дисплей | Цветной (TFT) WVGA, диагональ 17,8 см, 8?10 дел (разреш. 800?480) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) | |
| Габариты, масс | 384x208x127 мм, 2,8 кг | |
| Комплект поставки | Шнур питания (1), делитель 1:1/1:10 (2/4 по числу каналов), РЭ (1) |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 68026-17 |
| Производитель | GWInstek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
