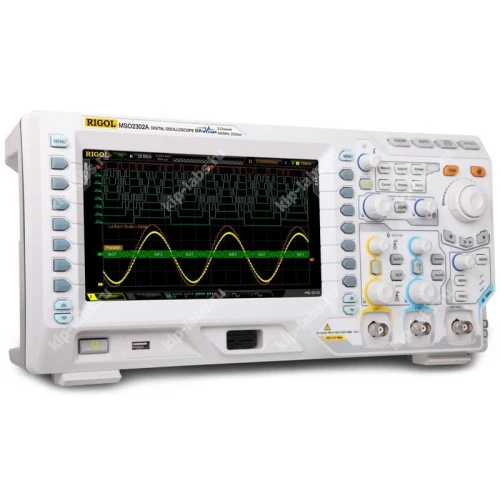

Осциллограф смешанных сигналов цифровой RIGOL MSO2102A

Кратко о модели: Осциллограф смешанных сигналов цифровой RIGOL MSO2102A

Осциллограф смешанных сигналов цифровой RIGOL MSO2102A предназначен для одновременного снятия и анализа аналоговых и цифровых сигналов, при этом производитель RIGOL поставляет соответствующую аппаратную и программную платформу, что облегчает исследование совместных переходных процессов и состояния логических линий.

Прибор сочетает в себе привычные измерительные средства с расширенными возможностями захвата и декодирования; интерфейс рассчитан на быструю настройку и наглядную визуализацию. Для получения дополнительных сведений можно обратиться к разделу осциллографы.

Ключевые особенности

• Совместный анализ аналоговых каналов и цифровых линий для синхронизированной диагностики
• Набор триггерных режимов и инструментов захвата для фиксации сложных событий
• Функции декодирования последовательностей и базовой математической обработки сигналов
• Интуитивный пользовательский интерфейс и стандартные интерфейсы передачи данных
• Возможность интеграции с внешними средствами управления и записи

За счёт перечисленных функций прибор удобен при длительном мониторинге сигналов; многие задачи выполняются эффективнее при дискретной регистрации событий. При необходимости уместна дискретность регистрации и опциональная синхронизация с внешними генераторами.

Где применяется

• Отладка и верификация электронных плат и модулей
• Диагностика и ремонт электронных устройств
• Образовательные лабораторные работы и практические занятия по электронике
• Контроль временных процессов в системах с комбинированными аналоговыми и цифровыми сигналами

Общее описание осциллографа цифрового смешанных сигналов RIGOL MSO2102A

RIGOL MSO2102A - это двухканальный цифровой осциллограф смешанных сигналов, представляющий собой развитие и серьёзную доработку приборов серии DS2000; при этом в конструкции использована технология отображения UltraVision, ранее применявшаяся в старших моделях серий DS4000 и DS6000, что улучшило визуализацию сложных форм сигналов.

Модель MSO2102A получила расширенные характеристики и дополнительные режимы запуска, что позволяет решать более широкий круг задач по анализу. В итоге аппарат обладает рядом функций для детального исследования временных и логических процессов.

В описании также указываются базовые параметры частотной и дискретизационной части: цифровой запоминающий осциллограф RIGOL DS2102E имеет верхнюю границу полосы пропускания в 100 МГц, частоту дискретизации 2 ГГц, 2 аналоговых входных канала. Цифровой осциллограф смешанных сигналов модель RIGOL MSO2102A обладает полосой пропускания 100 МГц, частотой дискретизации 2 Гвыб/cек, имеет 2 аналоговых канала.

Таким образом прибор сочетает в себе средства для измерений и расширенные опции анализа, что делает его применимым в различных рабочих сценариях, включая лабораторные занятия и ремонтные работы.

Функциональные возможности осциллографа RIGOL MSO2102A:

• Полоса пропускания 100 МГц;
• Максимальная частота дискретизации в режиме реального времени: 2 Гвыб/c;
• Количество каналов: 2;
• Максимальная скорость регистрации до 50 000 осциллограмм в секунду;
• Возможность записи и воспроизведения до 65 000 кадров;
• Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M?), 500 мкВ/дел ~ 1 В/дел (50 ?);
• Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Градации яркости при отображении формы сигнала: до 256;
• Глубина памяти 14M, опционально - 56М, вертикальное разрешение 8 бит;
• Режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I?C, RS232, SPI, USB, FlexRay, CAN;
• Математические операции;
• Запуск по данным последовательной шины и декодирование (опционально) протоколов I?C, SPI, RS232, CAN и т.д.;
• Широкие возможности автоматических измерений со статистикой;
• Инновационная технология от Rigol - UltraVision;
• Дисплей: цветной, ЖК, диагональ 20 см, 800х480;
• Интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
• Габариты DS2302A: 361х180х130 (мм);
• Вес 3,9 кг;
• Ввключены в Госреестр СИ, регистрационный № 54989-13;
• Гарантия 3 года;
