Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADS-3025
Назначение и принцип: ADS-3025 Одноканальный USB осциллограф - приставка
ADS-3025 представляет собой одноканальную USB‑приставку‑осциллограф, предназначенную для захвата временных форм электрических сигналов и их отображения на экране персонального компьютера; при этом питание и обмен данными организованы через интерфейс USB, а изготовителем выступает Актаком.
В комплект входит программное обеспечение для визуализации и анализа сигналов, которое инсталлируют на ПК и через него контролируют приём и передачу данных. На практике осциллографы этого класса применяют для оперативного контроля и документирования временных зависимостей.
Функциональные опции
- Одноканальный вход для подключения измеряемого сигнала.
- Интерфейс USB обеспечивает передачу данных и питание прибора.
- В комплект включено программное обеспечение ADS-3025_SW - виртуальные осциллографы для работы на компьютере.
- Поставляется с необходимыми аксессуарами: USB-кабель и провод «земля» для щупа, а также краткая инструкция по эксплуатации.
Сферы использования
Устройство находят применение в учебных аудиториях, лабораториях и сервисных мастерских для проверки сигналов и быстрого диагностирования электроники; при эксплуатации учитывают дискретность выборки и необходимость регулярной калибровки, что позволяет корректно интерпретировать результаты. При калибровке полезно учитывать особенности дискретизации.

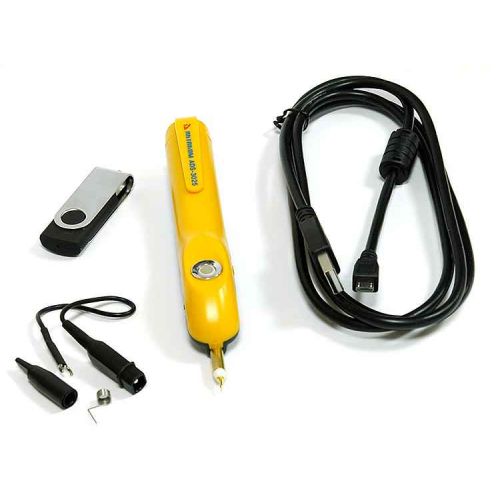

Комплект поставки ADS-3025:
- прибор
- USB кабель для подключения к ПК
- провод "земля" для щупа
- руководство по эксплуатации (краткая инструкция)
- Программное обеспечение ADS-3025_SW Программное обеспечение виртуальных осциллографов
Описание одноканального USB осциллографа ADS-3025:

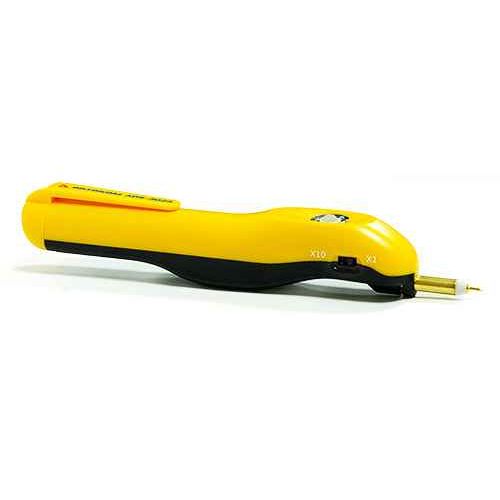

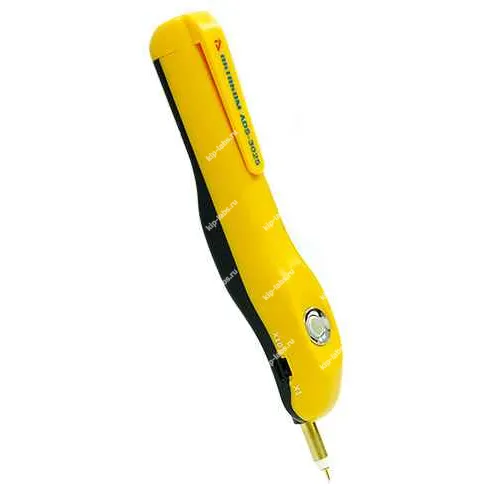

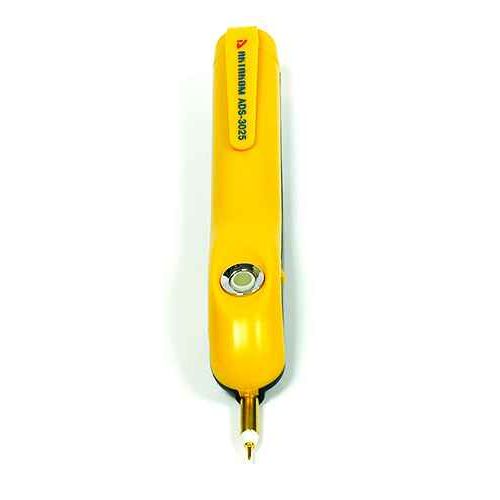

Модель ADS-3025 - цифровой USB осциллограф. Это первая реализация в «карандашном» форм‑факторе.
Полоса пропускания составляет 25 МГц, при этом частота дискретизации достигает 100 Мвыб/сек. Компактные габариты, русифицированное программное обеспечение и настраиваемый TrackBall упрощают управление прибором.
Отличительные особенности USB осциллографа ADS-3025:
- Карандашный тип;
- 1 канал;
- Полоса пропускания 25 МГц;
- Разрешение 8 бит;
- 18 автоизмерений;
- FFT;
- Регистратор;
- Интерфейс USB 2.0;
- Питание от USB;
- Русское меню.
Технические характеристики осциллографа ADS-3025:
| Характериcтики | Значение | ||
|---|---|---|---|
| Полоса пропускания | 25 MГц | ||
| Количество каналов | 1 | ||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |
| Макс. дискретизация (реальное время) | 100 Mвыб/сек | ||
| Вход | Связь по входу | закрытый, открытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 20 пФ±5 пФ | ||
| Учет ослабления пробников | 1X, 10X | ||
| Максимальное входное напряжение | 50 Вп-п (DC + AC пик-пик) | ||
| Параметры горизонтальной системы | Интерполяция | (sin x)/x | |
| Глубина записи | 5К точек | ||
| Коэффициент развертки | 5 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 5 мВ/дел ~ 5 В/дел | ||
| Полоса пропускания для аналогового периодического сигнала | 25 МГц | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания | ≤14 нс (типичное) | ||
| Погрешность коэф.усиления | ±3% | ||
| Измерения | Курсорные | ΔV, ΔT и 1/ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty | ||
| Математические операции | FFT 4 окна (Hanning, Hamming, Blackman, Rectangle) | ||
| Система запуска | Режим запуска | Однократный, обычный, авто | |
| Тип запуска | Запуск по фронту, запуск по длительности импульса, запуск по скорости нарастания | ||
| Диапазон установки уровня запуска | ±5 делений от центра экрана | ||
| Покадровый регистратор | Режимы | запись, воспроизведение | |
| Количество кадров | 1 ~ 100 000 кадров | ||
| Интервал | 10 мс ~ 100 000 мс, с шагом 1~2~5 | ||
| Формат записи | *.cap | ||
| Режим растяжки | Ширина окна | 5 нс ~ 100 с, с шагом 1~2~5 | |
| Задание окна | Курсорами, цифровая форма | ||
| Дополнительные функции | режим "Годен - Не годен" | ||
| Режим "Годен - Не годен" | Задание маски по горизонтали | ± 10 делений | |
| Задание маски по вертикали | ± 5 делений | ||
| Статус прохода | однократный с остановкой, цикличный | ||
| Формат сохранения файлов | текстовый (*.txt), табличный (*.csv), Excel (*.xls), данные (*.bin), изображение (*.png), сохранение объектов (8 ячеек) | ||
| Интерфейс | USB 2.0 | ||
| Питание | от USB порта ( 5 В/300 мА) | ||
| Потребляемая мощность | менее 1,5 Вт | ||
| Габаритные размеры | 150 мм × 20 мм × 18 мм (Д*В*Г) | ||
| Вес | около 27 гр | ||
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
